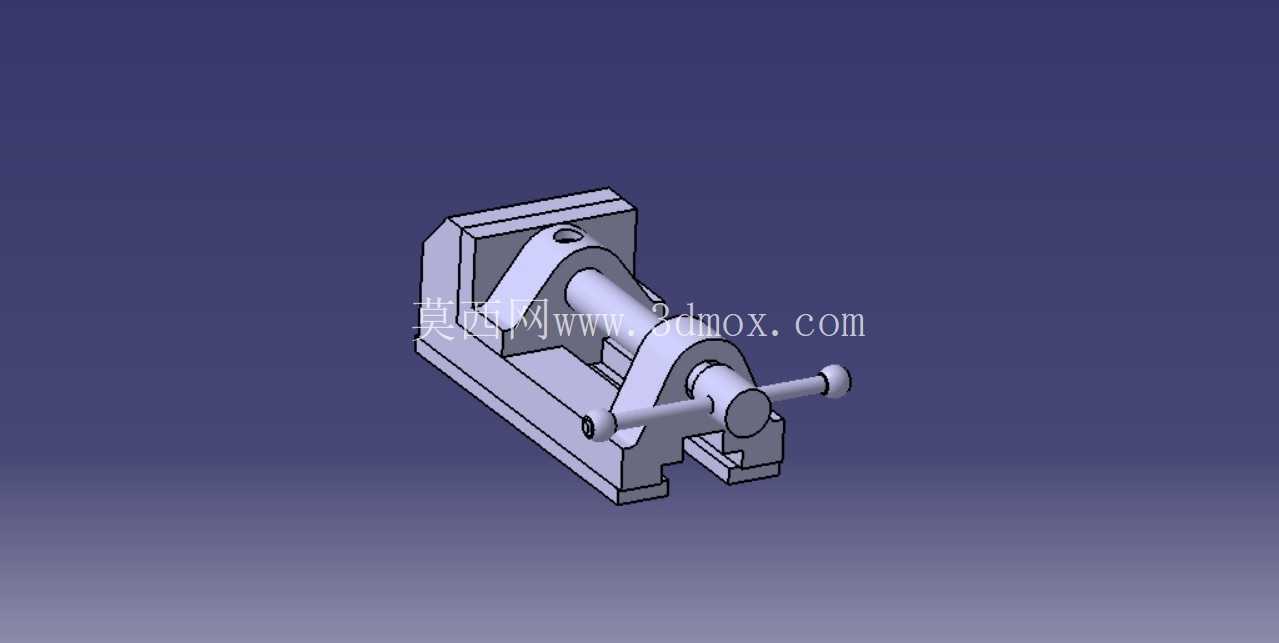

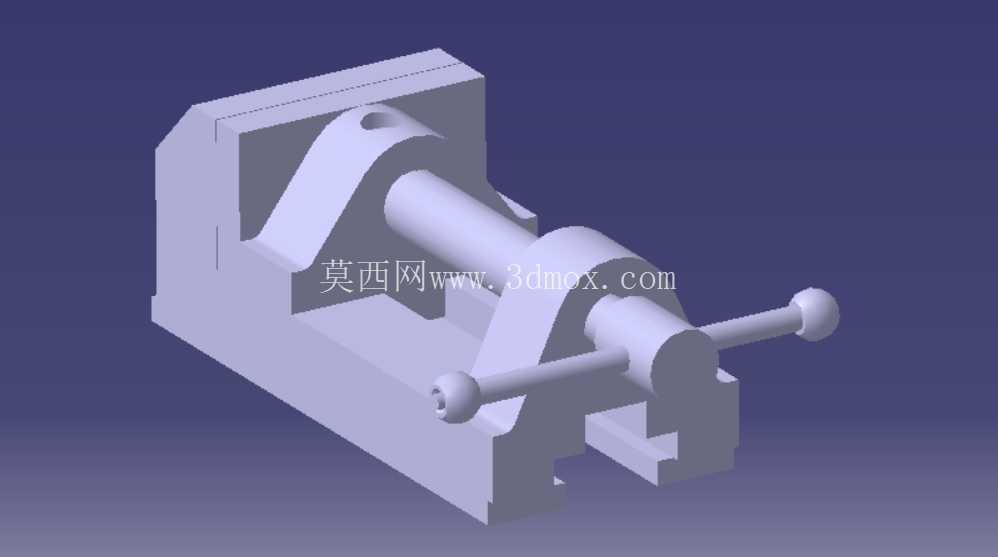

机加工夹持用台虎钳结构三维设计

　　在常规机加工、钳工装配、维修作业场景里，台虎钳是工位上不可或缺的基础夹持工装，这套台虎钳的结构设计完全围绕实际工位的夹持需求展开，没有冗余的装饰性结构，所有几何特征都服务于夹持稳定性与操作便利性。从实际使用场景来看，这类台虎钳多固定在钳工工作台边缘，活动钳身通过梯形螺纹传动实现进退，梯形螺纹的选型本身就考虑了重载夹持下的自锁需求，避免加工过程中受振动影响出现钳口松脱的问题，螺纹副的配合间隙在建模时预留了实际加工的公差带，不会出现过定位导致的转动卡滞。

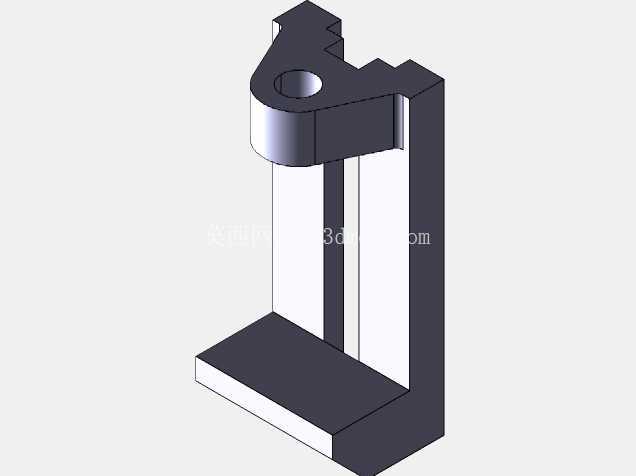

　　固定钳身与底座的连接结构做了加强筋设计，在夹持大尺寸工件承受侧向铣削力、锉削力时，筋位可以分散应力集中点，避免钳身根部出现断裂风险，钳口位置预留了可更换钳口板的安装槽，实际使用中可以根据工件材质更换带齿淬硬板、软质铜板或者橡胶垫，防止夹伤工件表面同时提升夹持摩擦力。设计时首先考虑的是安装边界，底座的安装孔位按照常规钳工台的安装间距设置，适配多数现有工作台的预留孔位，不需要额外打孔改造，整体外形尺寸控制在单人可操作的范围内，活动钳身的最大开口距离覆盖常规中小型零件的夹持需求，不会出现开口过大导致整体结构笨重、开口过小无法适配常用工件的问题。

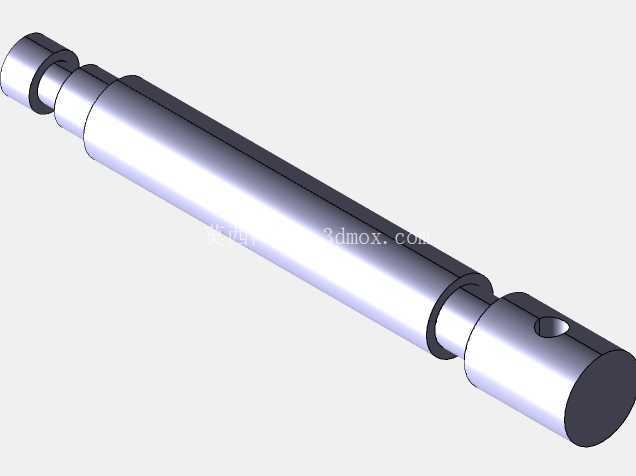

　　传动丝杠的端部设置了穿杆孔，实际操作时可以穿入加力杆增大夹紧力，应对需要大夹持力的锯切、錾削作业，丝杠与活动钳身的连接位置做了防脱结构，避免丝杠旋出过量导致钳身脱落。从结构建模的细节来看，所有棱边都做了合理的工艺倒角，既避免实际加工后锐边划伤操作人员，也符合铸造、机加工的工艺要求，没有出现无法脱模或者无法加工的尖角特征。钳身的导轨面做了等宽设计，活动钳身沿导轨滑动时全程保持平行度，不会出现上下翘曲导致夹持面错位，保证工件夹紧后上下表面与工作台面的平行度，减少后续找正的时间成本。

　　在实际维修场景中，这类台虎钳还可以配合角度垫铁夹持倾斜角度的工件，固定钳身的上平面做了平面度要求，能够作为小型工件的敲击基准面，承受轻度的锤击作业而不会出现凹陷变形。建模过程中对各个活动部件做了运动干涉检查，丝杠转动全程活动钳身无卡滞，最大开口位置丝杠仍有足够的啮合长度，不会出现滑牙风险，最小闭合位置钳口板完全贴合，没有错位间隙。整体结构没有采用复杂的快换、液压等附加结构，完全依靠纯机械螺纹传动实现夹紧，可靠性高，维护成本低，适合车间多粉尘、多切削液的恶劣工况长期使用，日常维护只需要定期在丝杠和导轨面涂抹润滑脂即可，不需要复杂的保养流程。钳身的壁厚设计经过受力校核，在承受最大夹持力时变形量控制在允许范围内，不会因为夹持力过大导致钳身张开变形，影响夹持精度。底座的底部做了防滑纹理设计，即使是临时放置在工作台面上不做螺栓固定，轻度作业时也不会出现滑移，当然重载作业还是建议通过螺栓完全固定，保证作业安全。
