钣金电气开关防护箱体结构设计

　　这套钣金电气开关箱体的三维结构，面向车间现场低压配电、小型设备旁侧控制回路、机床周边端子收纳以及独立工位的电源通断防护场景，核心作用是把外露的开关元件、接线端子、短段走线全部封闭在金属壳体内部，既避免加工现场的切屑、切削液飞溅、粉尘堆积直接落在带电部件上，也能防止操作人员误触裸露接线端，同时给内部元件提供稳定的安装基准。

　　从实际安装边界来看，箱体背部预留了上下两个带安装孔的固定耳，耳片和箱体主体为一体钣金折弯成型，不需要额外焊接支架，安装时可以直接通过膨胀螺栓或者自攻螺丝固定在墙面、设备立柱、机床侧封板上，两个固定耳的孔位间距在建模阶段就按照常规墙面配电盒的安装习惯预留，现场打孔时不需要反复对位，哪怕后期需要拆开箱体检修，松开正面盖板之后背部的固定结构也不会松动，不会出现箱体移位的问题。箱体整体为竖置长方体轮廓，长宽高比例适配常规小型断路器、按钮开关或者小型继电器的排布空间，内部净空既不会因为尺寸过大浪费安装空间，也不会因为腔体过窄导致元件贴壁、接线弯折半径不足。

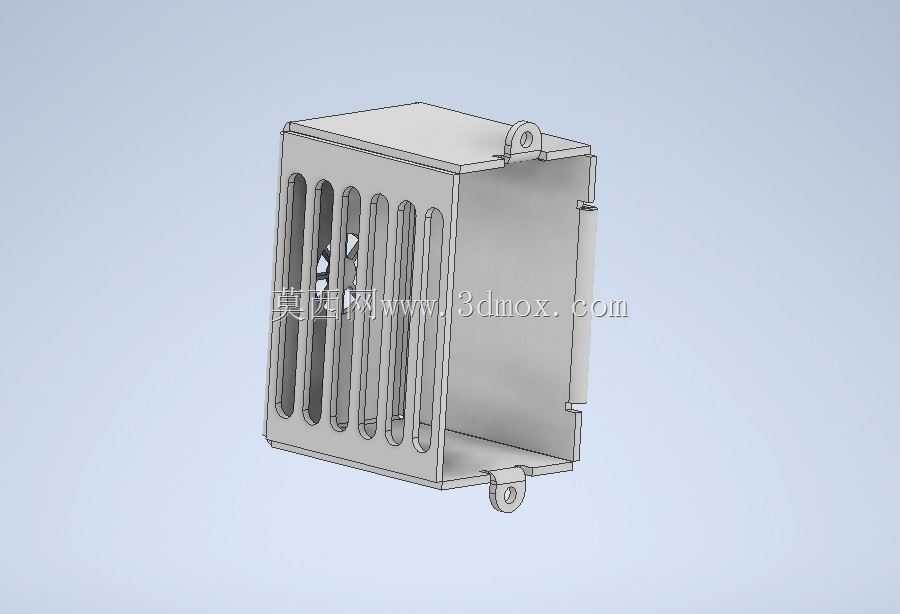

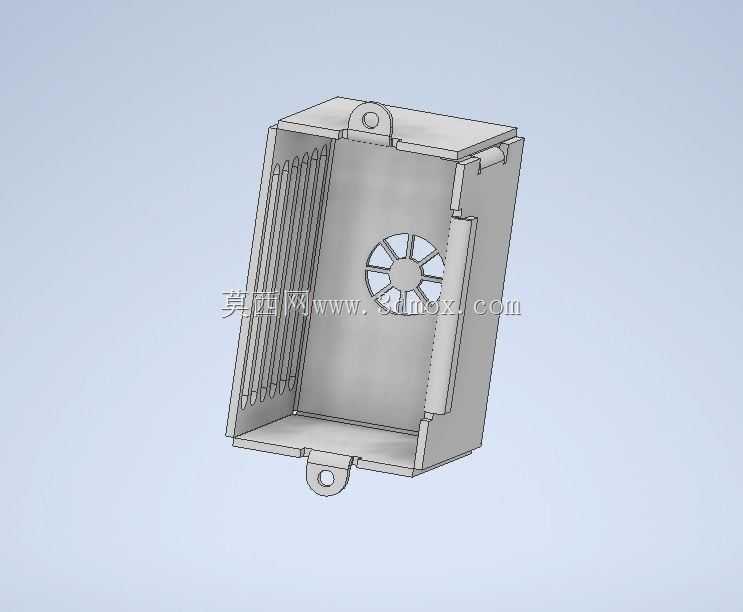

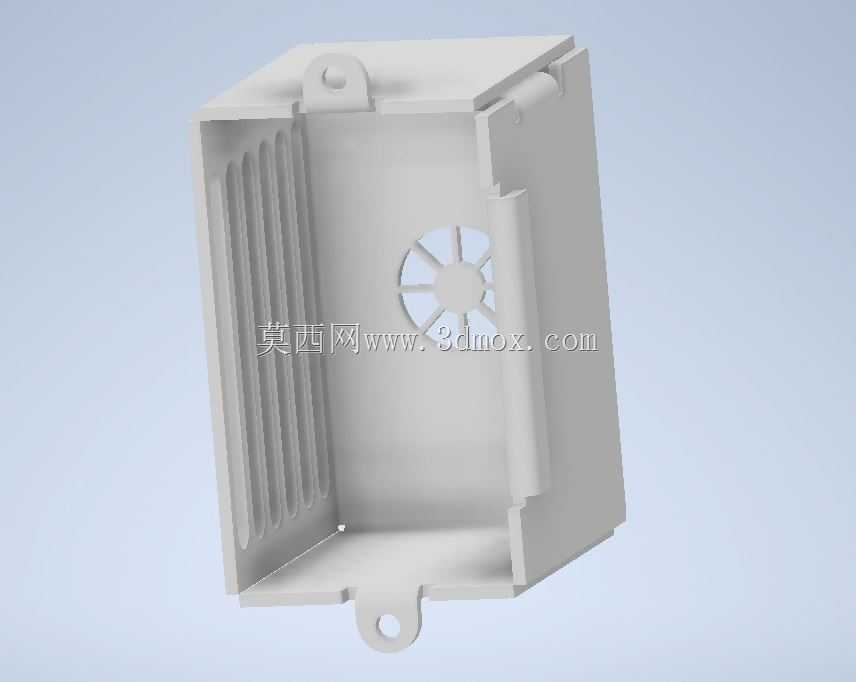

　　结构设计上优先遵循钣金可制造性原则，所有折弯边的圆角、折弯预留间隙都按照常规冷轧钢板折弯工艺设定，不存在无法一次冲压成型的倒扣特征，也不需要额外设计复杂的拼接焊缝。箱体一侧内壁排布了多条平行的压筋散热槽，这些凸起的筋条一方面直接提升了薄钣金箱体的侧壁刚性，避免钢板厚度较薄时按压出现大面积凹陷变形，另一方面筋条之间形成的竖向通道可以引导箱体内开关元件工作产生的热空气向上流动，配合侧壁预留的风扇安装位形成对流——风扇安装位做了圆形辐条式的通风栅格，栅格条和箱体一体成型，既可以阻挡较大的杂物被吸入箱体内部，又不需要额外加装塑料防护网，减少装配零件数量。

　　箱体的开合结构采用侧边一体式折弯铰链，铰链的轴套部分直接由箱体侧板和盖板的折弯边卷制形成，不需要单独采购金属铰链再用铆钉固定，既减少了装配工序，也避免了后期使用中铰链铆钉松动、盖板脱落的问题。盖板合上之后，侧边的折弯翻边可以完全盖住箱体和盖板之间的拼接缝隙，现场飞溅的冷却液、粉尘很难顺着缝隙渗入腔体内部，防护能力比平面对接的盖板结构更可靠。箱体底部也预留了对应的走线缺口，现场布线时电缆可以从下方缺口引入箱体内部，缺口边缘做了折弯翻边，不会出现锋利的钢板切口割破电缆绝缘层的隐患。

　　在建模过程中所有特征都保留了钣金参数化属性，工程师可以直接根据实际选用的开关元件尺寸调整箱体的高度、宽度，修改折弯半径、板材厚度参数之后，所有关联的固定耳、散热筋、铰链卷边的尺寸都会同步更新，不需要重新逐个绘制特征。内部的安装柱位也提前预留了通用的螺丝孔位，既可以直接固定标准导轨来安装微型断路器，也可以直接用螺丝固定按钮板、端子排，不需要在现场对箱体二次钻孔。整个箱体没有多余的装饰特征，所有结构都服务于防护、安装、散热、布线这几个核心功能，零件数量仅为箱体主体和盖板两件，加工时只需要下料、冲孔、折弯三道核心工序就能完成成型，后续表面做喷塑处理就可以直接投入车间现场使用，维护时拆开盖板就能直接接触所有内部元件，接线、检修、更换元件的操作空间都留足了余量，不会出现工具伸不进去、接线手无法操作的局促问题。
