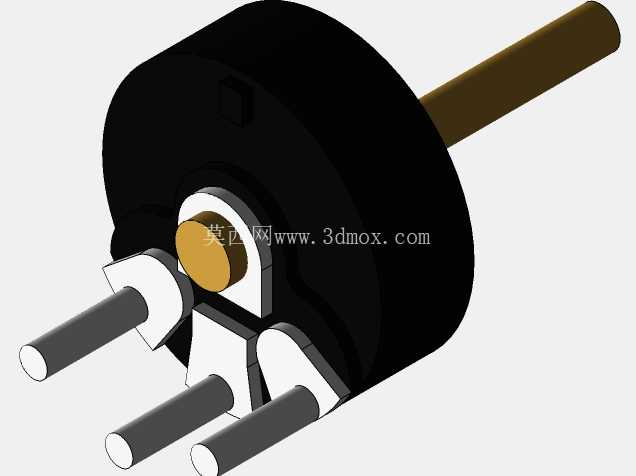

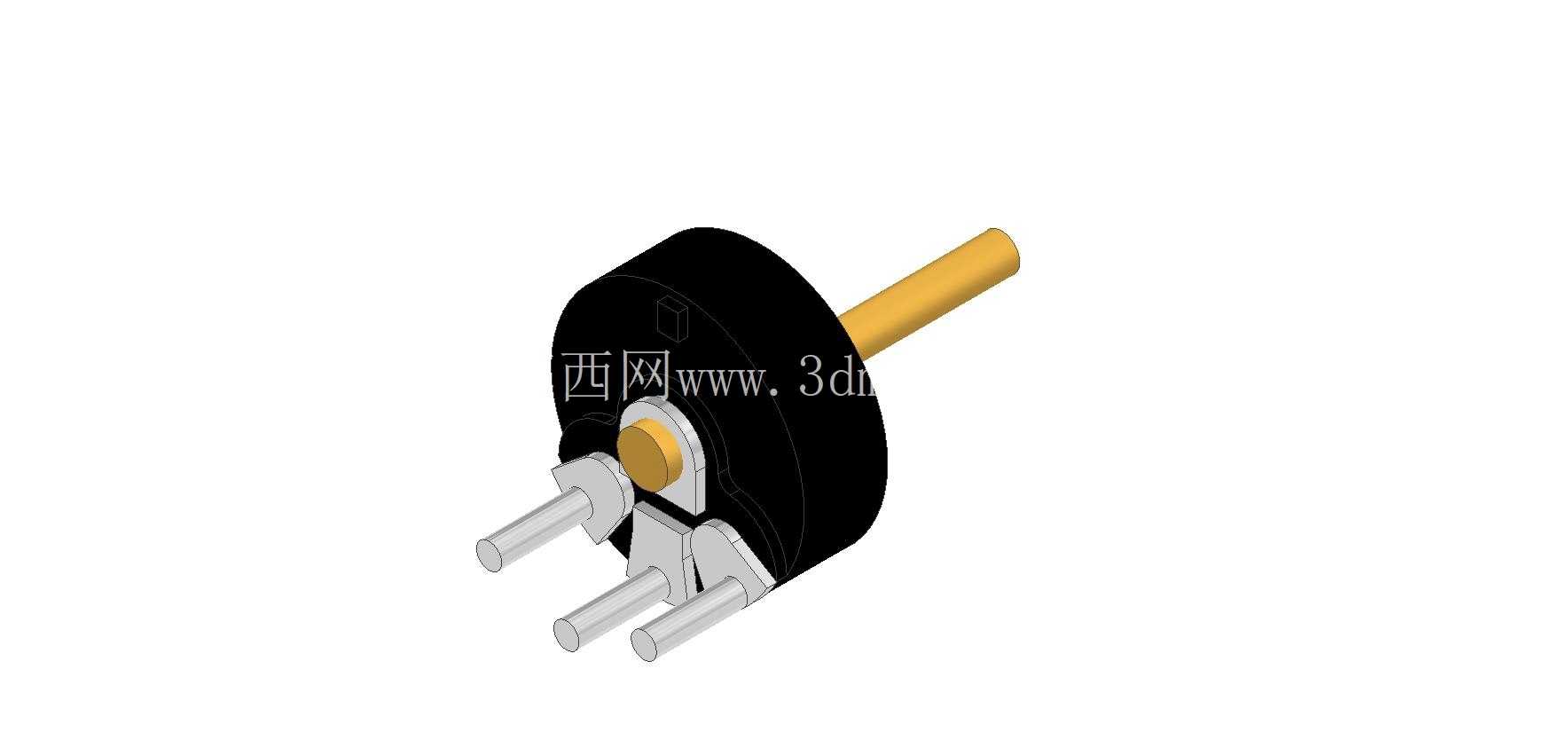

SG90伺服配套5k阻值旋转电位器结构

　　在小型舵机伺服系统的位置反馈链路里，旋转电位器是核心的角度传感部件，这款适配SG90微型伺服的5kohms电位器，直接决定了舵机闭环控制的位置精度与回中一致性，是航模舵机、小型机械臂关节、桌面自动化执行机构里最常见的反馈元件。从实际工程应用来看，这类电位器大多直接集成在伺服舵机的减速组末端，与输出轴同轴安装，舵机输出轴转动时会同步带动电位器转轴旋转，将轴的角位移转化为连续变化的电阻值，再通过舵机内部的控制电路与输入的PWM信号做比对，输出修正信号驱动直流电机调整输出轴角度，直到电位器反馈的阻值对应角度与指令角度匹配，完成位置闭环。

　　这款电位器的设计完全贴合SG90微型舵机的内部安装空间，整体采用圆形塑封基座，基座直径匹配SG90舵机内部的安装卡槽，不需要额外设计固定压块，装配时直接卡入舵机壳体的预设槽位即可完成径向定位，三个引出引脚的间距完全匹配舵机内部PCB板的焊盘孔位，插装后波峰焊即可完成电气连接，不需要额外飞线，能有效压缩舵机的装配工序时长。转轴采用黄铜材质，表面做了钝化处理，既保证了足够的结构强度，又能降低长期转动带来的磨损，转轴直径与SG90舵机输出轴末端的传动卡槽完全适配，转动过程中不会出现旷量，避免了角度反馈的死区误差。

　　从功能特性来看，这款电位器为线性阻值输出特性，有效转动角度覆盖SG90舵机的0-180度标准行程，在有效行程内阻值随转轴角度线性变化，线性度误差控制在常规小型舵机的允许范围内，能够满足航模舵面控制、小型云台俯仰调整、桌面机械臂关节定位这类对精度要求适中的场景需求。电位器的动触点采用弹性合金材质，与碳膜基片接触压力稳定，在舵机频繁往复转动的工况下，不会出现接触不良导致的输出值跳变问题，能有效避免舵机出现无规则抖动、定位偏移的故障。

　　在实际选型替换场景中，这款电位器的安装边界尺寸完全兼容原厂SG90舵机的内部空间，替换时不需要对舵机壳体、减速齿轮组做任何修配，只需要拆下故障电位器，将新电位器的转轴对准输出轴末端的卡槽插入，焊好三个引脚即可完成维修，是小型舵机维修、DIY改装舵机行程时的常用配件。除了集成在舵机内部使用，这款电位器也可以单独作为角度检测元件使用，在小型手动调节旋钮、简易角度测量装置、教学实验电路里，配合分压电路就能输出0-Vcc的连续电压信号，对应转轴的转动角度，不需要额外的信号调理电路，使用门槛很低。

　　设计这类微型电位器时，首先要平衡的是结构尺寸与耐用性的关系，SG90舵机本身内部空间极其紧凑，留给电位器的安装空间直径不足10mm，厚度不足5mm，所以基座采用高强度耐热工程塑料注塑成型，既保证了焊接受热时不会出现基座变形，又尽可能压缩了壁厚，留出足够的内部空间容纳碳膜基片与动触点组件。转轴的伸出长度经过精确匹配，刚好能插入输出轴末端的传动槽，不会因为转轴过长顶到减速齿轮，也不会因为转轴过短导致啮合不足出现传动旷量。三个引出引脚采用镀锡铜材质，既有足够的刚性方便插装，又能保证焊接时的上锡性能，避免虚焊。

　　从安装边界来看，这款电位器的圆形基座外圆为定位基准，装配时基座端面与舵机内部的定位台阶贴合，限制轴向窜动，三个引脚呈一字排列，中心距为标准2.54mm间距，既可以直接插装在标准洞洞板上做实验使用，也可以适配定制PCB的焊盘设计。转轴的径向跳动量控制在很小的范围内，转动时不会出现偏心，保证动触点在碳膜上的轨迹稳定，延长电位器的使用寿命。在实际工况中，这类微型电位器的额定功率满足小型舵机的信号回路电流需求，不会因为长期通电出现过热烧毁的问题，工作温度范围覆盖常规民用电子产品的使用环境，在室内桌面设备、室外航模的常规使用场景下都能稳定工作。

　　很多DIY爱好者在改装SG90舵机做连续旋转改造时，就是通过调整电位器的中位电压，让舵机在输入中位信号时电机停转，这时候电位器的阻值稳定性就直接决定了改造后舵机的停转一致性，如果电位器接触不良，就会出现停转阈值漂移，导致舵机在中位信号下缓慢自转。这款电位器的碳膜层采用均匀喷涂工艺，阻值变化平滑，在中位附近没有跳变点，调整中位时很容易找到准确的停转位置，改造后的连续旋转舵机运行稳定性更好。在小型自动化设备的限位检测场景中，也可以将这款电位器与转动轴连接，通过检测阻值变化判断转动轴的极限位置，替代传统的微动开关限位，实现无接触式的软限位，减少机械碰撞带来的结构损耗。
