IPN工字钢轨道悬挂起重滑车结构

　　该结构面向车间、仓储、装配线及轻型物料吊运场景，主要解决电动或手动葫芦在IPN标准工字钢轨道上的悬挂与沿轨行走问题。现场使用时，轨道通常以固定间距吊挂在厂房梁架下方，滑车跨装在工字钢下翼缘上，下方吊点连接手拉葫芦、电动葫芦或吊索具，操作人员可沿轨道方向推移载荷，完成工位间转运、设备检修、模具上下线和轻型工件吊装。

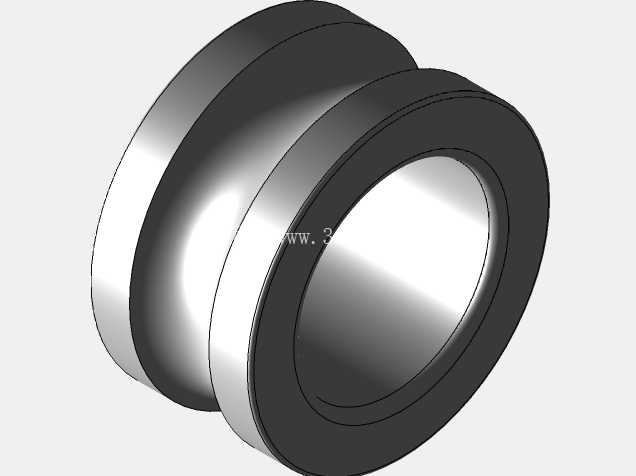

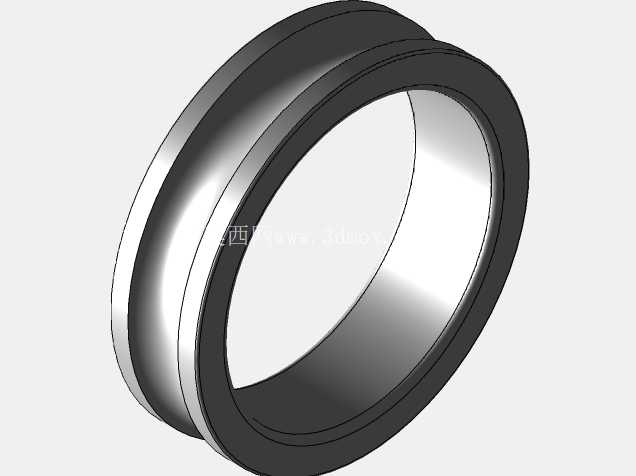

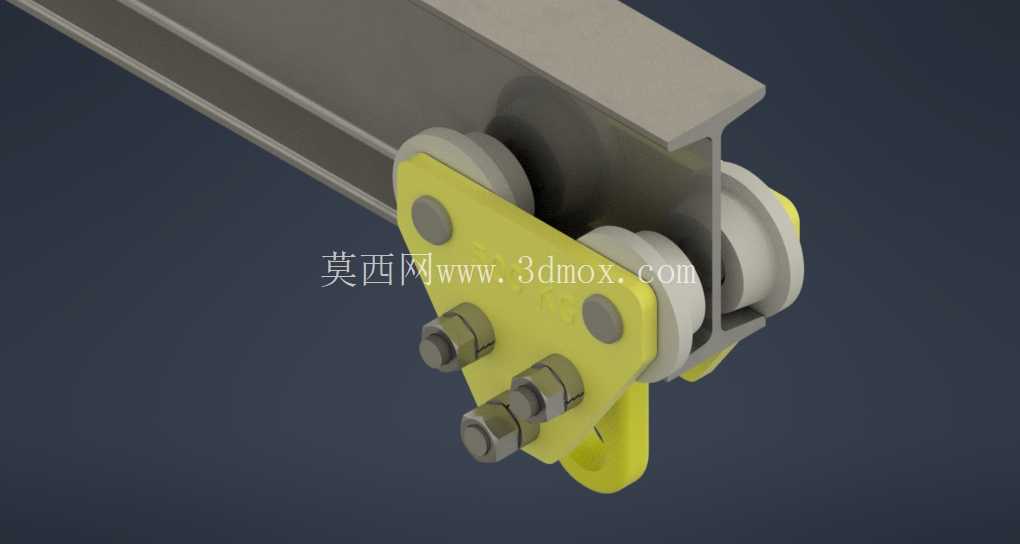

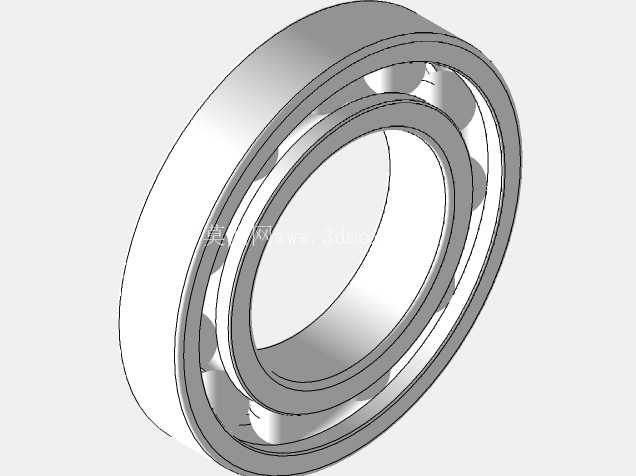

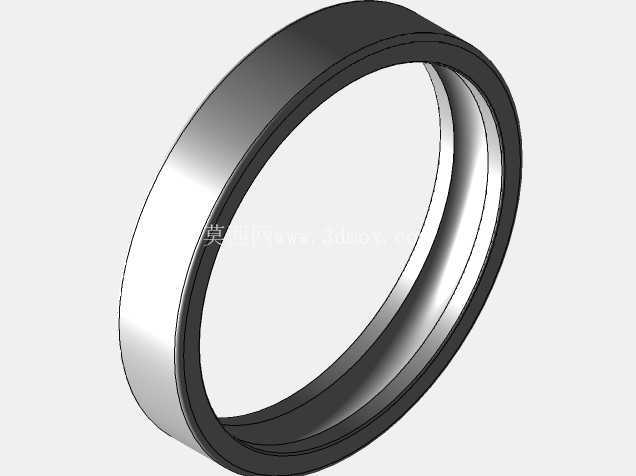

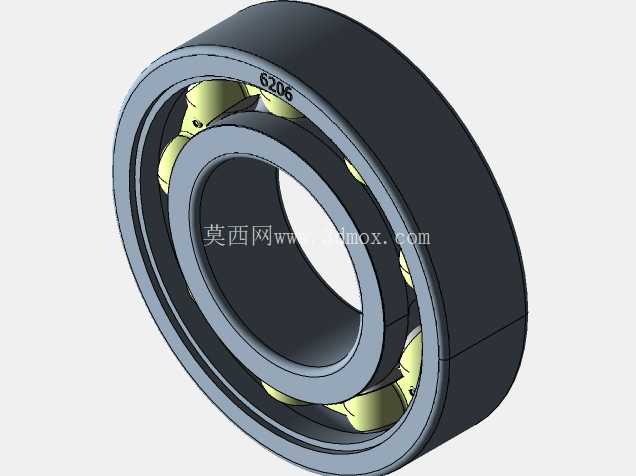

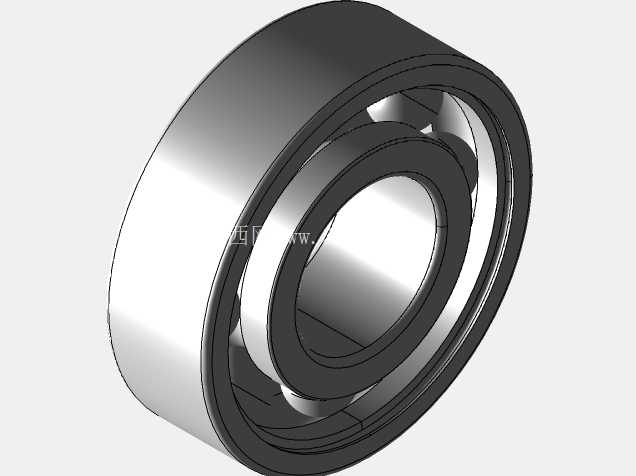

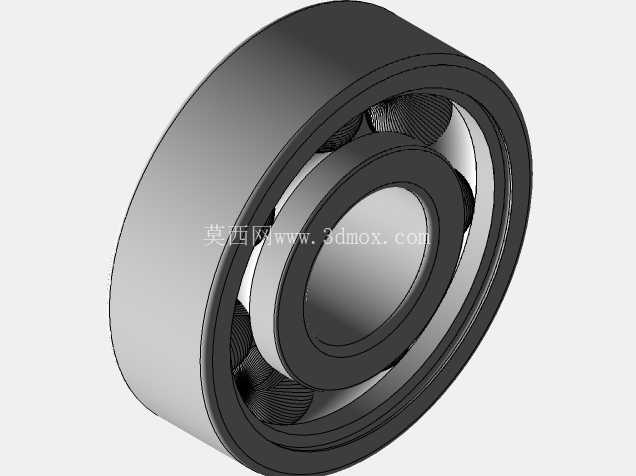

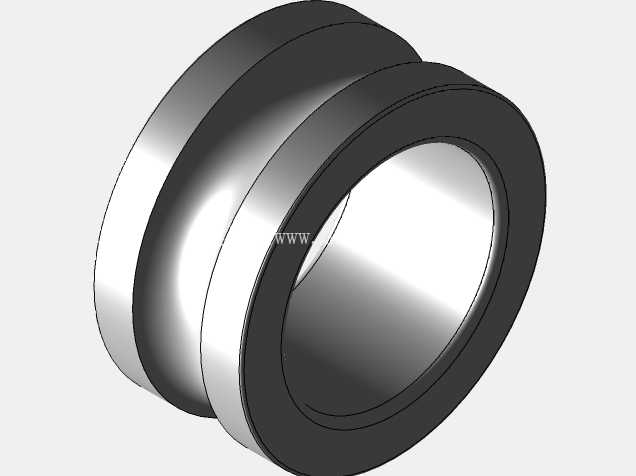

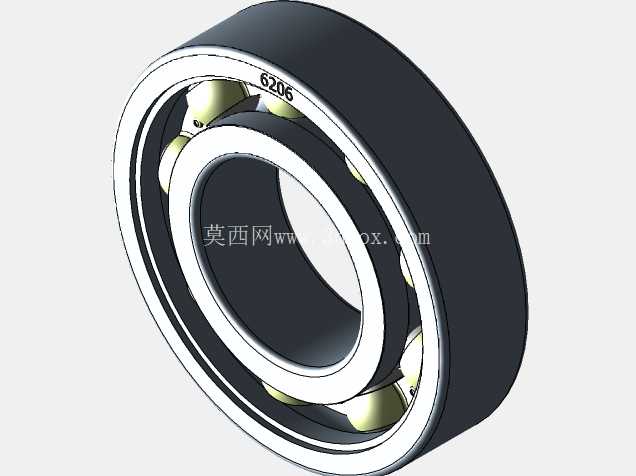

　　模型的核心由行走轮组、侧向夹板、轮轴、紧固件和下部吊耳组成。两侧夹板夹住工字钢下翼缘，轮缘与翼缘上表面形成滚动接触，使滑车在承受竖向载荷的同时能够沿轨道纵向移动。轮子采用带台阶或轮缘约束的形式，既传递载荷，又限制滑车相对轨道的横向脱出。夹板下部通过螺栓和锁紧件收拢，形成稳定的承载框架；下端设置吊耳，用于连接吊钩、卸扣或葫芦上吊钩。多组螺栓的布置使夹板在受拉、受弯和侧向偏载时保持刚性，避免轮组间距变化。

　　设计思路上，该滑车并非独立承载件，而是与IPN轨道截面共同构成一套行走系统。图中配置对应IPN 140工字钢，建模时需要重点控制轨道翼缘宽度、翼缘厚度、腹板高度以及轮子接触位置。轮组内径、轮缘间隙和夹板开档必须围绕实际轨道边界确定：开档过小会造成装配干涉或卡轨，开档过大则会使滑车横向摆动增大，启停时产生冲击。轮子踏面应落在翼缘有效承载区域内，避免靠近翼缘边缘导致局部应力集中。

　　安装边界方面，滑车从工字钢端部或轨道断开段套入，正常运行后依靠轮缘和夹板约束保持在轨道上。轨道接头处需要控制错边、高差和间隙，否则轮子通过时会产生跳动。下方吊点中心应尽量位于两轮组支承范围的对称线上，以减小偏载；当载荷存在摆动时，夹板连接螺栓和轮轴会承受复合载荷，因此结构建模不能只按静态竖直拉力处理，还应考虑侧向力、冲击系数和制动惯性。

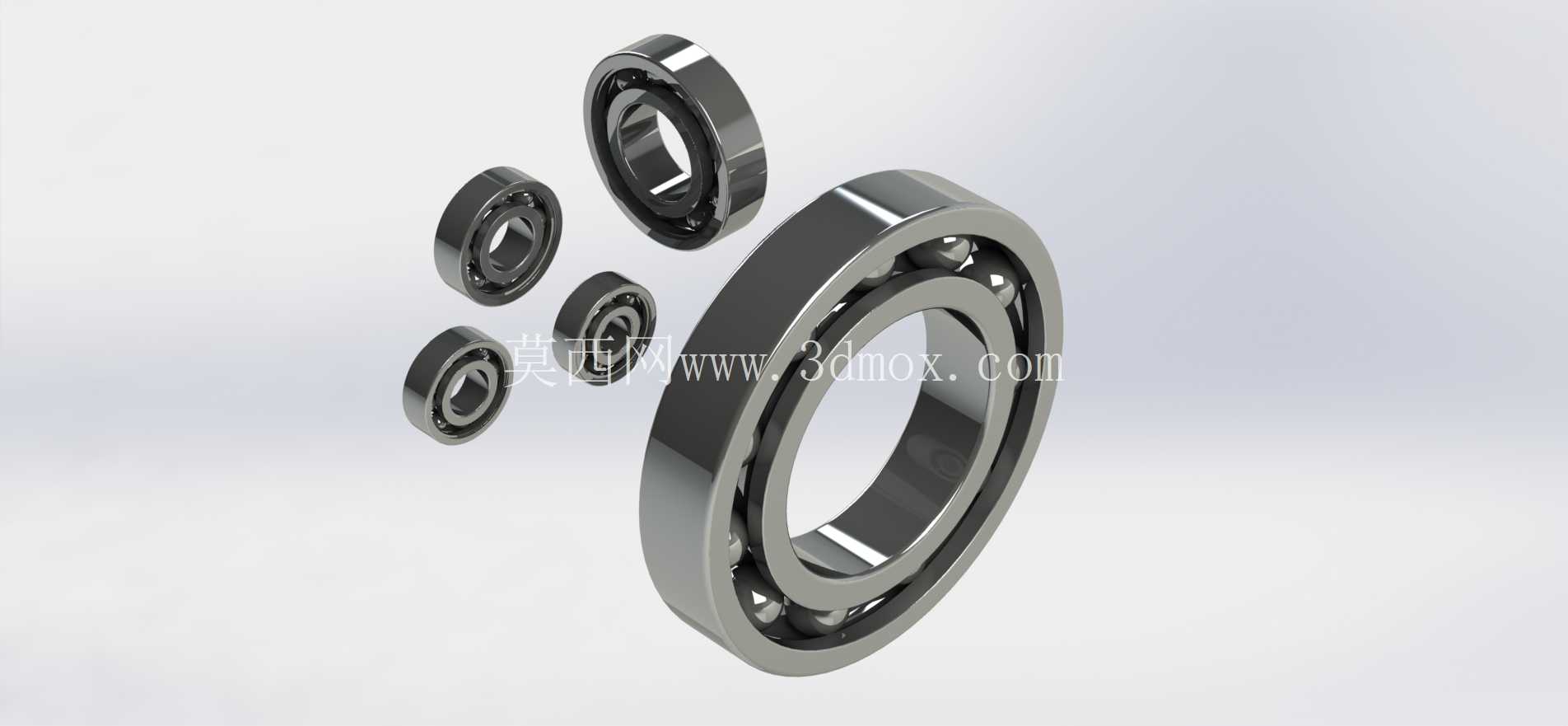

　　从三维结构表达看，该模型完整呈现了轮子、轴、夹板、螺母、垫圈和吊耳的装配关系，适合用于轻型起重机、kbk式悬挂输送、工位辅助吊装以及轨道滑车方案校核。工程应用中可据此检查运动包络、轮子与翼缘接触状态、夹板开合空间、下端吊具连接尺寸以及轨道附近安全间隙，也可作为不同规格IPN轨道派生设计的基础结构。
