星型多缸径向活塞动力引擎结构

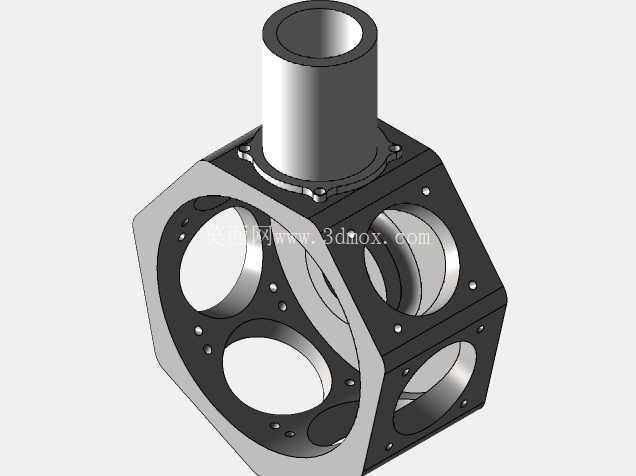

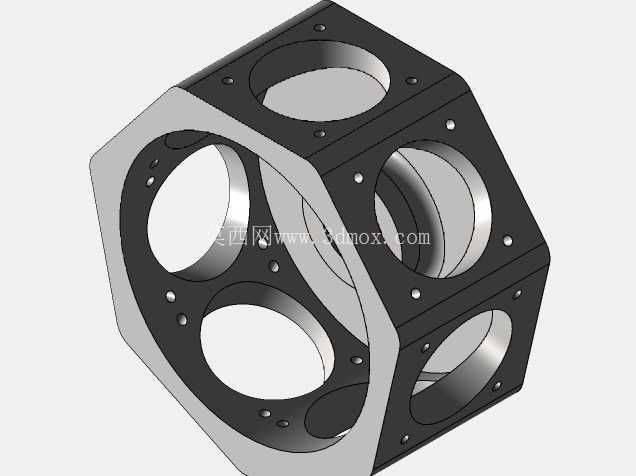

　　这套径向布置的多缸动力装置，整体采用中心曲轴箱体搭配周向均布气缸的经典星型布局，核心承载基体为正八边形剖分结构的中央机匣，机匣沿周向均匀开设八组气缸安装接口，其中六组接口装配完整的活塞气缸组件，剩余两组接口预留为检修端口或功能扩展位，所有气缸轴线均交汇于机匣中心的曲轴回转中心，保证各缸活塞的往复运动可通过连杆同步驱动中心曲轴输出扭矩。

　　从实际应用场景来看，这类星型动力结构早期广泛适配轻型通航飞机、小型气垫船、野外作业移动动力站，也可经过参数改型后作为高校机械原理教学演示样机、工业科普展陈动态模型使用；相较于直列、V型动力布局，星型结构在相同排量下轴向尺寸更短，整机迎风面积可控，且单缸故障时其余气缸仍可维持基础动力输出，冗余可靠性表现突出，很适合对空间占用、运行稳定性要求较高的移动式动力场景。

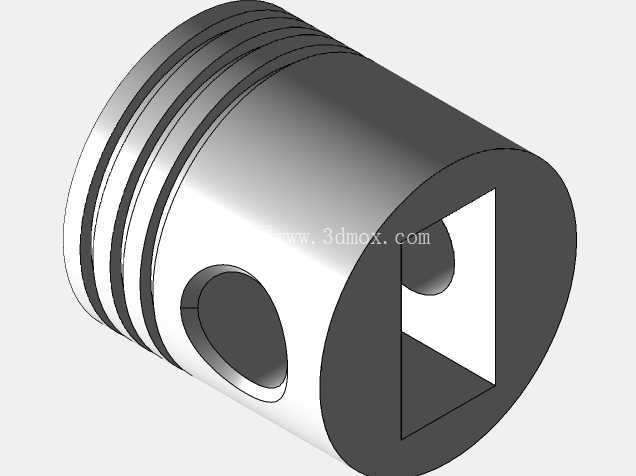

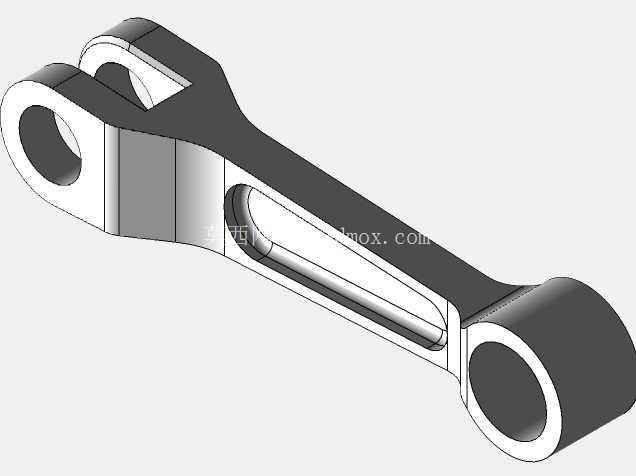

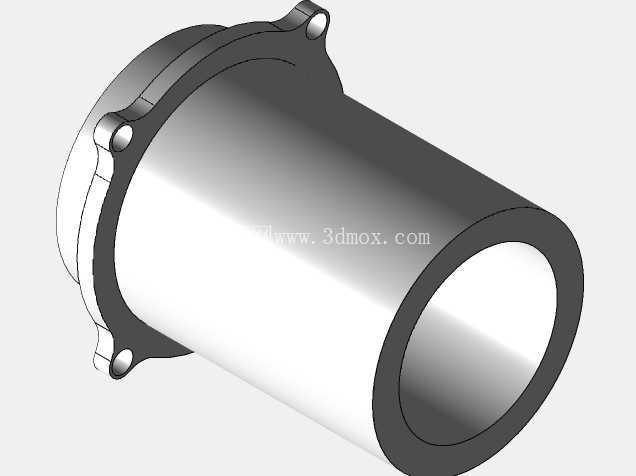

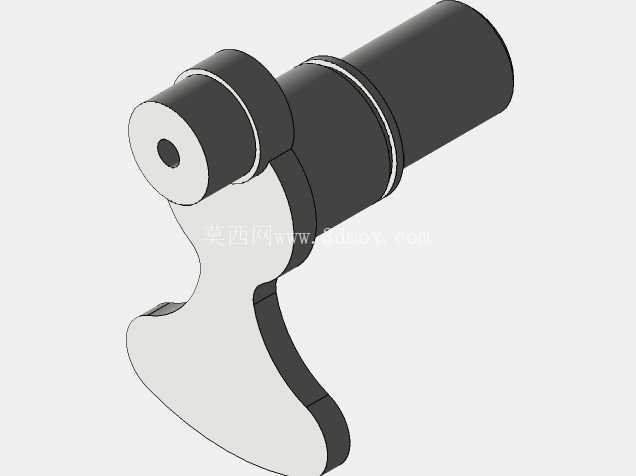

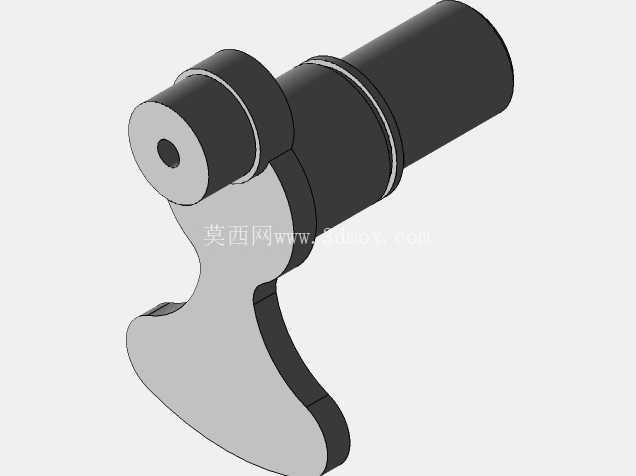

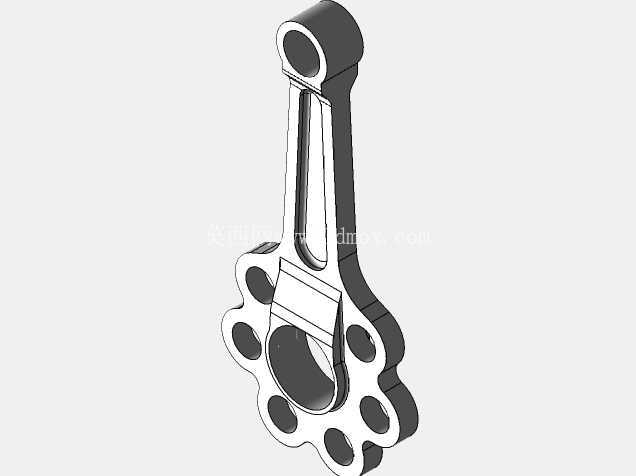

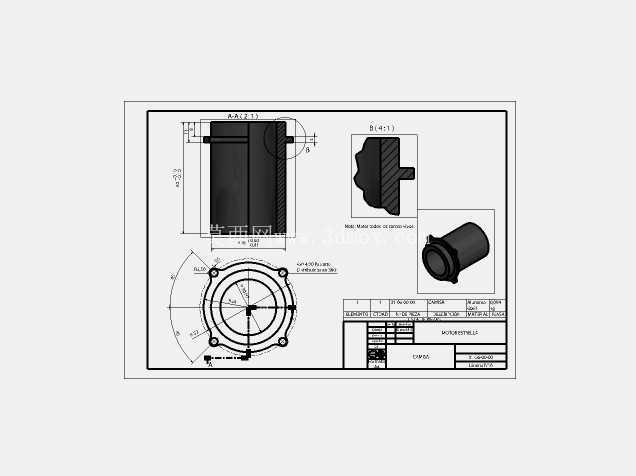

　　结构设计层面，中央机匣采用上下对合剖分形式，剖分面预留均匀分布的螺栓紧固孔位，既方便内部曲轴、连杆组件的装配调试，也可在后期维护时快速开盖检查曲柄连杆的磨损情况；每根气缸为独立筒状构件，缸体端部设置环形安装法兰，通过周向螺栓与机匣接口锁紧，缸筒内壁为活塞往复运动的导向工作面，建模时严格保留了缸筒的壁厚梯度，避免出现薄壁刚性不足的问题。曲轴组件布置在机匣中心腔体内，采用单曲柄配多根副连杆的传动方案：其中一个气缸的活塞连接主连杆，主连杆大头直接套装在曲柄销上，其余气缸的活塞分别通过铰接式副连杆与主连杆大头的偏心铰点相连，这种结构能保证各缸按设定相位依次完成做功行程，动力输出更平顺，也大幅缩小了曲轴的整体长度。外露的两片桨叶安装座直接与曲轴输出端固连，可直观展示动力从活塞往复运动到旋转扭矩输出、最终驱动外部负载的完整传动路径。

　　安装边界方面，整机径向最大轮廓由最外侧气缸的端部法兰决定，所有气缸沿圆周方向等角度分布，相邻气缸的外壁间隙预留了足够的散热风道空间，自然风冷状态下气流可顺着缸筒间隙快速带走做功产生的热量；轴向方向上，机匣后侧为封闭端盖，前侧输出轴的伸出长度、安装法兰的孔位间距均按照通用小型螺旋桨负载的安装标准预留，对接外部负载时无需额外加装复杂转接法兰；机匣底部预留了整机支撑脚的安装点位，可直接固定在机架或者试验台架上，各运动部件的外围安全间隙均经过校核，运转过程中不会出现连杆与机匣内壁、相邻气缸之间的运动干涉。建模过程中所有配合面的装配关系均按照实际工装公差逻辑搭建，活塞与缸筒的配合间隙、连杆铰点的转动余量、曲轴与机匣轴承位的同轴度要求都在结构中有所体现，既可以作为动力结构原理学习的参考样件，也能为小型特种动力装备的改型设计提供结构布局上的参照。
