伺服电机配套L型折弯安装固定支架

　　这套L型伺服支架的结构方案，最早是在小型直角坐标移栽工位的布局评审中敲定的。当时整台设备的横向滑台要沿铝型材横梁做往复运动，驱动端的伺服电机如果直接贴在滑台立板外侧安装，电机尾部的编码器接线会和旁边的拖链槽产生硬干涉，而如果把电机轴线抬高避让，同步带轮的中心距又会被拉大，张紧结构不得不额外加长，整个运动单元的悬臂重量也会跟着上升。几番比对之后，最终选择用一块整板折弯出两个互相垂直的安装基准面，把电机承托在水平面上，再靠竖直面和滑台本体锁附，既不用额外拼接垫块，也能把电机的重心尽量往滑台安装面收拢。

　　从实际受力路径来看，支架的水平顶面承担电机的全部自重，以及加减速过程中带轮传递过来的径向拉力，竖直立面则负责把这些载荷直接传导到滑台的安装基板上。两个面之间的折弯圆角是整道工艺里最需要把控的位置，折弯半径过小会让外侧板材出现拉伸裂纹，内侧则容易因挤压产生起皱，半径过大又会让两个基准面的有效贴合宽度缩水，电机法兰贴装时容易出现局部悬空。建模阶段特意把折弯线和各安装孔的边距做了校核，顶面四个用于穿设电机固定螺栓的通孔，孔中心到折弯棱边的距离都留出了足够的扳手操作空间，不会出现螺栓拧到一半被立面挡住的情况。

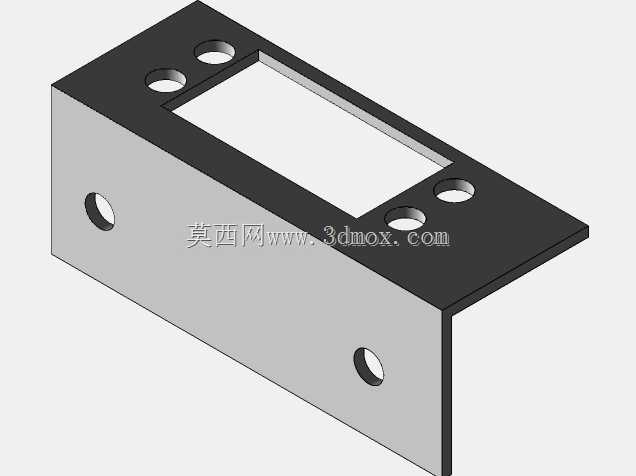

　　顶面居中开出的大尺寸矩形窗口，并非单纯为了减重。伺服电机的输出轴要从这个窗口穿过，向下对接同步带轮或者联轴器，窗口的长宽尺寸比电机法兰的止口轮廓单边多出数毫米余量，既可以在装配时提供视觉对位的空间，也能避免支架折弯后的角度误差让电机轴和孔壁发生刮擦。日常维护时，拆掉电机和支架顶面的连接螺栓，就能直接从窗口上方把电机整体吊出，不用把整个支架从滑台上拆解下来，检修动线短了很多。窗口四周的剩余板面宽度经过核算，即便去掉中间区域，四个固定孔周围的材料包覆量仍能满足螺栓预紧时的局部抗压要求，不会出现板面压溃变形。

　　竖直立面上的两个横向通孔，是支架和设备主机架连接的主锁附位。孔位采用上下错开排布，而非放在同一水平线上，目的是让两颗螺栓的夹紧力形成更宽的抗扭力臂，当电机急停换向产生瞬间冲击扭矩时，支架不会绕单颗螺栓发生微转动。孔的内径比选用的内六角螺栓公称直径大出适当间隙，装配时可以小幅调整支架的左右位置，用来补偿机架安装孔的加工公差，等同步带张紧度调试到位后，再拧紧螺母完成锁死。立面和顶面的垂直度在折弯成型后靠工装保证，建模时把两个面的垂直公差按常用钣金折弯精度设定，足以保证电机输出轴和从动轮轴线的平行度要求，不需要再额外增加调校结构。

　　安装边界方面，支架展开后为单张矩形板材，没有额外焊接的拼接件，下料时板材利用率很高，折弯后整体占据的空间呈规整直角形态，在紧凑的设备腔体内排布时，两个外侧直面都可以作为定位参照，和周边的护板、线槽之间容易留出均匀间隙。支架的壁厚选取兼顾刚性和轻量化，薄板折弯形成的L型截面本身具备不错的抗弯模量，在伺服电机额定出力的工况下，顶面的挠度变形量远小于传动系统允许的轴线偏移阈值。针对不同规格的伺服电机，只需要调整顶面四个安装孔的孔距、以及中间避让窗口的长宽，支架的整体折弯形式、立面连接结构都可以直接沿用，形成系列化的安装支座方案，在小型移栽机、包装线进给工位、3C检测设备的驱动端都能适配。建模过程中所有孔位、折弯线、避让轮廓都做了全参数关联，修改电机安装孔距时，窗口尺寸和立面孔位会同步更新，不会出现特征脱节的问题，后续出工程图时折弯线、展开尺寸也能直接对应车间的钣金加工流程。
