20瓦功率户外光伏太阳能电池板结构设计

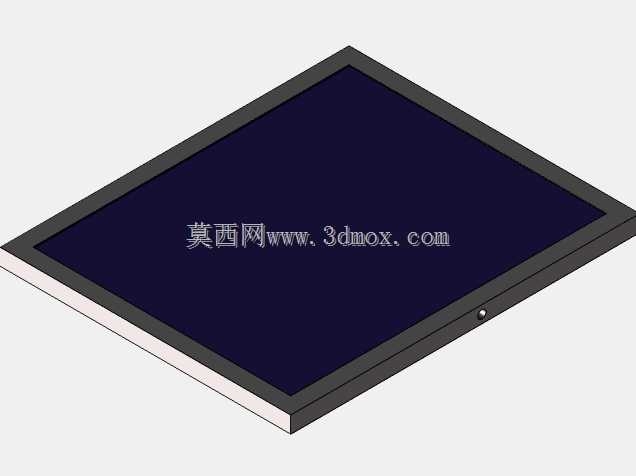

　　从结构设计角度看，这款电池板采用了常规的层压封装加边框的结构形式，核心发电层采用晶硅电池片排布，正面覆盖高透低铁钢化玻璃，既保证光线入射的透过率，也能抵御户外常见的冰雹冲击、砂石剐蹭，背面采用耐候性背板材料，阻隔水汽渗入避免电池片氧化失效，中间通过EVA胶膜在高温层压工艺下完成各层的粘合固定，保证组件在高低温循环工况下不会出现层间脱开、电池片隐裂的问题。外围的铝合金边框采用阳极氧化处理，一方面给层压完成的板芯提供足够的结构支撑，避免板件在搬运、安装过程中出现弯折应力导致电池片碎裂，另一方面边框上预留的安装孔位可以适配不同的支架安装场景，不管是固定式倾角安装、杆装抱箍固定还是平面平铺安装，都能通过标准紧固件完成固定，边框边角做了倒角处理，避免安装过程中尖锐边角划伤操作人员，边框与层压芯板之间填充密封胶条，阻断雨水、灰尘从边框缝隙渗入组件内部的路径，提升户外长期使用的可靠性。在分布式离网光伏供电场景里，小功率太阳能电池板是整套供电系统的核心光电转换单元，20WP规格的组件常被用在户外监控设备供电、小型离网照明系统、野外传感节点供电、户用小型应急供电套装这类场景中，区别于大型集中式光伏电站的大尺寸组件，这类小功率板件不需要复杂的串并组阵设计，单块即可独立完成低压直流输出，适配小功率负载的直连供电需求，也可搭配小型储能电池完成充放电循环，在无市电接入的郊野、山区、临时作业点位的供电方案里，这类组件的选型占比一直不低。

　　从安装边界来看，这款组件的厚度控制在常规小功率板的标准范围内，边框侧边的安装孔位间距符合小型光伏支架的通用安装尺寸，不需要额外定制转接件即可完成装配，组件背面预留的接线盒采用旁路二极管设计，避免局部遮挡时出现热斑效应烧坏电池片，接线盒的出线端采用标准防水接头，可直接匹配通用的光伏连接线，不需要额外做防水处理即可在户外淋雨环境下使用。在实际选型应用中，这类20WP的组件输出电压匹配12V储能电池的充电需求，不需要额外搭配升压降压模块即可完成对小型铅酸电池、锂电池的充电，整套供电系统的搭建门槛很低，很多户外临时供电场景都会优先选用这个功率等级的组件。

　　建模过程中需要重点关注边框的型材截面设计，既要保证边框的结构强度满足风载、雪载的受力要求，也要控制型材的壁厚避免不必要的材料浪费，层压芯板的各层厚度需要匹配实际生产的工艺参数，保证模型在做装配干涉检查、安装模拟的时候能和实际生产的零件尺寸一致，接线盒的位置要避开安装孔位的受力区域，避免安装紧固件的时候压到接线盒导致内部电路损坏。另外在做结构验证的时候，需要模拟组件在不同倾角安装下的受力变形情况，确保在12级风压、10厘米积雪厚度的工况下，边框的变形量不会超过玻璃的承受极限，避免玻璃碎裂导致组件失效，边框表面的阳极氧化层厚度也要满足户外25年使用的耐候要求，不会因为长期紫外线照射、雨水腐蚀出现表层粉化、锈蚀的问题。

　　这类小功率组件的结构设计虽然没有大型光伏组件复杂，但每个细节的设计都会直接影响组件的实际使用寿命，比如密封胶条的压缩量设计，既要保证压缩后能完全填充边框和芯板之间的缝隙，也要避免压缩量过大导致玻璃受到额外的内应力，在温度变化的时候出现玻璃自爆的问题；接线盒的灌胶密封设计也要保证完全覆盖内部的电路焊点，避免水汽进入导致电路短路。在三维建模过程中，所有的配合公差都要按照实际生产的装配要求来设定，比如边框和芯板之间的间隙尺寸，要预留密封胶条的压缩空间，安装孔的尺寸要适配M6标准紧固件，孔位的位置度公差要控制在合理范围内，避免现场安装的时候出现孔位对不上的问题。
