航空翼面类水平安定面结构三维设计

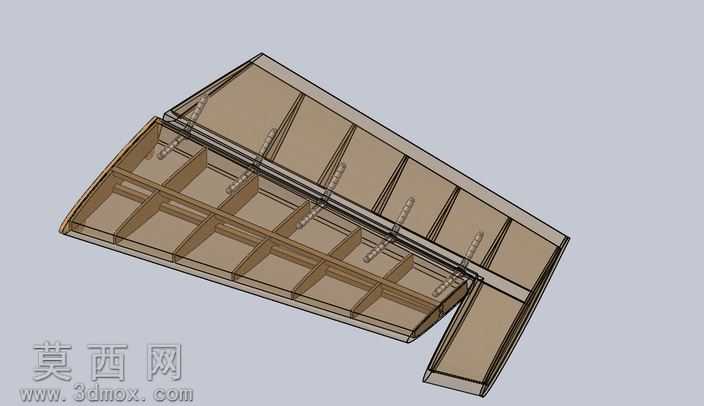

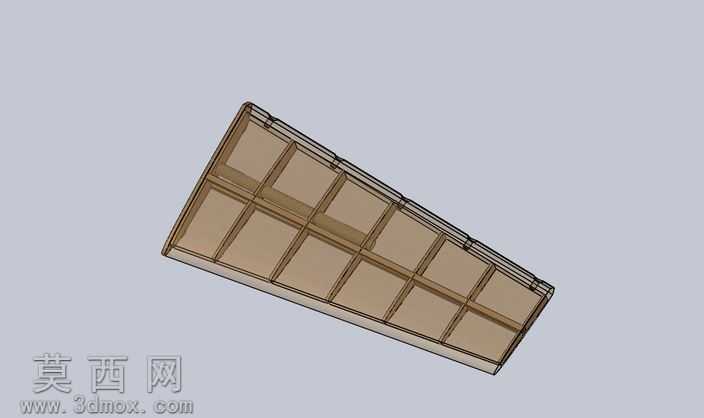

本作品为航空飞行器配套的水平安定面三维结构模型，采用SolidWorks完成全参数化建模，整体以半透明线框结合实体着色的渲染方式呈现，可清晰展示内部完整的承力布局与外部蒙皮轮廓。建模过程遵循航空结构设计的常规逻辑，首先搭建水平安定面的整体翼型基准曲面，参考低速翼面的相对厚度、后掠角度参数确定整体外形边界，保证翼面的气动外形符合常规布局飞行器的水平尾翼设计要求。内部结构采用经典的梁式翼面布局，沿翼展方向布置纵向承力梁，沿翼弦方向等距排布横向翼肋，翼肋与梁之间通过布尔运算完成精准配合，预留出对应的连接止口位置，还原真实构件的装配逻辑；外部蒙皮采用薄壁实体特征生成，贴合内部翼肋与梁的外轮廓，模拟航空薄壁蒙皮的受力结构，同时在安定面与机身连接的根部位置，设计了延伸的连接接头结构，预留出与机身尾段对接的安装区域，还原真实水平安定面的安装接口形式。材质设置上，内部梁、翼肋结构采用半透明浅棕色调模拟航空铝合金构件的质感，线框轮廓采用深黑色描边，方便观察内部的筋格布局，蒙皮部分采用低透明度的实体材质，既可以展示内部结构排布，又能体现外部完整的气动外形。设计过程中重点还原了水平安定面的传力路径，翼肋将蒙皮承受的气动载荷传递给纵向梁，再通过根部接头传递至机身结构，各构件的厚度、排布间距均参考通用航空轻型飞行器的尾翼设计参数，保证结构比例符合真实工程逻辑，模型可用于航空结构教学演示、尾翼布局方案验证、飞行器整体装配干涉检查等场景，完整呈现了典型水平安定面从外形构建到内部结构设计的全流程建模思路，各特征均保留可编辑参数，方便后续根据不同机型的设计需求调整翼展、弦长、翼肋间距等关键尺寸。
