轻木航模机翼骨架SolidWorks设计模型

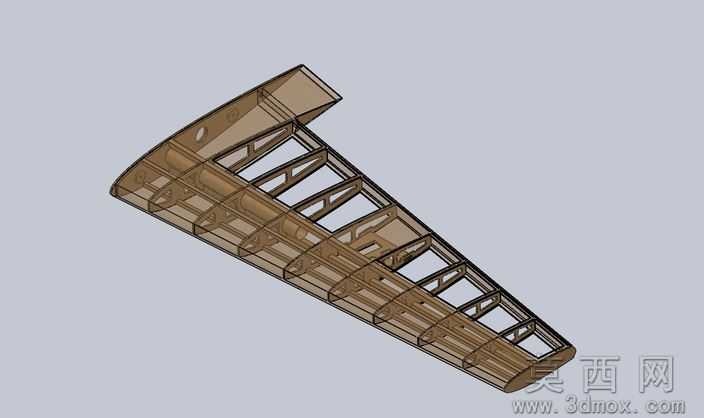

本模型为轻木材质航模固定翼机翼的骨架结构三维设计模型，建模全程采用SolidWorks2010版本完成，从翼型基准绘制到整体结构装配遵循航模设计的标准流程推进。建模初期先导入选定的翼型坐标点生成基准翼型曲线，沿机翼展向设置合理的翼肋定位间距，依次绘制每一段翼肋的截面草图，通过拉伸、切除命令完成单个翼肋的减重孔、翼梁卡槽、蒙皮贴合面的细节建模，保证翼肋轮廓与基准翼型完全贴合，避免后续蒙皮安装出现曲面偏差。参数设计阶段严格匹配轻木航模的实际制作尺寸，翼梁采用上下双梁的布局设计，翼肋间距控制在适合轻木材料受力的合理区间，前缘与后缘分别设计了对应的安装卡槽，翼根位置预留了与机身连接的定位孔位，所有结构件的壁厚、开槽尺寸均参考轻木航模的常规加工工艺设置，既保证结构强度满足航模飞行的受力要求，又通过合理的减重孔设计控制整体重量，适配轻木材料的密度特性。渲染材质部分针对轻木的半透明纹理特性设置了对应的材质参数，模型预览采用半透明显示效果，可清晰展示内部的翼肋、翼梁排布逻辑，还原轻木材料的浅棕木质纹理与半通透质感，让使用者无需拆解模型即可直观观察内部的支撑结构布局。结构原理上，该机翼骨架采用经典的桁架式受力结构，翼梁承担飞行过程中的主要弯曲载荷，翼肋负责维持翼型轮廓并将蒙皮承受的气动载荷传递到翼梁上，前后缘结构保证机翼前后段的外形精度，各零件之间通过卡槽加粘接的方式连接，完全匹配轻木航模的实际组装工艺，结构受力路径清晰，符合低速固定翼航模的空气动力学受力要求。软件兼容方面，模型为SolidWorks2010原生格式，同时包含通用格式文件，可被多数主流三维设计软件直接打开编辑，支持使用者根据自身的航模设计需求调整翼展、翼型、肋距等参数，无需重新搭建基础骨架结构，大幅降低航模机翼的改型设计效率。研发教学应用层面，该模型既可以作为轻木航模DIY爱好者的制作参考图纸，直接用于激光切割轻木板件完成实体航模的制作，也可作为航空航天类专业、航模社团的教学案例，用于讲解固定翼机翼的结构组成、受力传递逻辑、航模结构轻量化设计思路，帮助初学者快速理解航模机翼的设计要点，也可作为小型无人机机翼结构设计的参考原型，通过调整尺寸参数适配不同起飞重量的小型无人飞行器设计需求。
