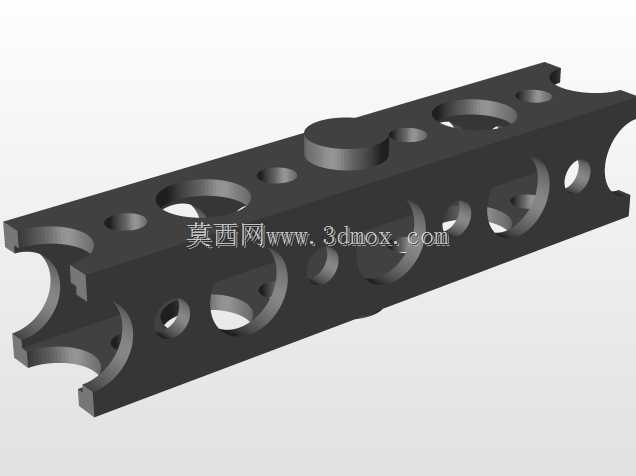

TETRIXPRIME光束扩展连接构件

　　在机器人竞赛实训台、模块化教学机械臂以及桌面级自动化演示平台的搭建过程中，很多结构工程师都会遇到型材拼接角度受限、末端执行器安装位不足的问题。这套光束扩展连接器正是针对TETRIX PRIME搭建体系开发的转接构件，它的核心作用是在标准铝制搭建梁的基础上，向外拓展出额外的安装支点，让原本只能沿单一直线排布的框架结构，能够在同一节点处延伸出多组平行或呈固定夹角的支撑梁，大幅提升框架布局的灵活性。从实际使用场景来看，这类构件最常出现在教育机器人的底盘拓展、机械臂关节基座加固、传感器安装支架延伸这几类工况里：比如在移动机器人底盘上加装视觉摄像头时，原有梁体的安装孔位往往距离底盘中心过近，摄像头视野容易被车轮或者上层框架遮挡，

　　通过光束扩展连接器在底盘侧方额外延伸出一段平行梁，就能把传感器布置到视野无遮挡的位置；又比如在搭建多自由度机械臂的大臂段时，单根梁的抗扭刚度不足以承载末端夹爪的负载，用该构件在主梁两侧并行加装两根辅助加强梁，形成箱型截面的组合支撑结构，就能在不更换更大规格型材的前提下，把臂段的抗形变能力提升一个等级。设计这套构件时，首先要匹配TETRIX PRIME体系的标准安装接口：体系内所有搭建梁都采用统一间距的通孔阵列，连接器两端的对接面必须严格对齐孔位中心距，孔位的位置度公差需要控制在0.1mm以内，才能保证和标准梁拼装时螺栓可以顺畅穿入，不会出现孔位错位、强行锁附导致构件变形的问题。构件主体采用和体系型材一致的铝合金材质加工，

　　整体做轻量化镂空处理，在非受力的腹板区域去除多余材料，既控制了单个零件的自重，避免给机器人运动关节带来额外的负载负担，又保留了对接面、螺栓孔周边的材料厚度，保证锁附后的连接刚性。外形上该构件为长条形对称结构，整体长度适配标准梁的单段孔距模数，宽度方向刚好覆盖两根并行梁的安装间距，厚度和标准梁的截面高度保持一致，拼装完成后整个扩展段的外表面和原有梁体齐平，不会出现突出的棱角，既避免了实训操作时剐蹭线缆，也让整体框架的外观更加规整。安装边界方面，工程师在布局时需要注意，该连接器占用的空间沿梁体延伸方向为一个标准孔位节距，侧向拓展出的平行梁中心距和构件本身的宽度尺寸对应，在排布相邻构件时，要预留出螺栓锁附的操作空间，

　　不要在连接器的侧方紧贴布置其他板件，否则内六角扳手无法伸入拧紧螺栓。连接逻辑上，它既可以单侧对接原有主梁、另一侧向外延伸拓展梁，也可以双侧同时对接梁体，作为两段平行梁之间的跨接固定件，在框架的受力薄弱点形成横向支撑，减少整个桁架结构的横向晃动。和同系列的直角转接件、角度转接件配合使用时，光束扩展连接器负责解决“同方向多梁并行排布”的需求，弥补了普通转接件只能改变梁体延伸角度、无法拓展安装位数量的不足。在做结构校核时，这类转接构件的受力核心区域是两端的螺栓孔组，当拓展梁末端挂载负载时，弯矩会通过螺栓传递到连接器的对接面上，因此建模时特意在孔位周围做了局部加厚处理，避免长期受交变载荷后孔位出现拉长变形。对于从事模块化机器人设计、教学实训装备开发的结构人员来说，这类标准化转接件的三维模型可以直接调用到整体装配中，提前模拟多梁拼接后的空间位置，排查拓展部件和周边结构的干涉问题，不用在实际拼装时反复裁切梁体、调整孔位，能有效缩短原型搭建的迭代周期。在一些非标小型自动化设备的框架搭建中，也会直接采用这类成熟的搭建体系构件来做快速原型验证，不用单独开模加工定制连接件，短时间内就能搭出满足刚度要求的支撑框架，用来完成机构动作的前期测试，待方案定型后再替换成量产的钣金或机加工构件，这种用法在高校工程训练中心、机器人创客团队的开发流程中十分常见。
