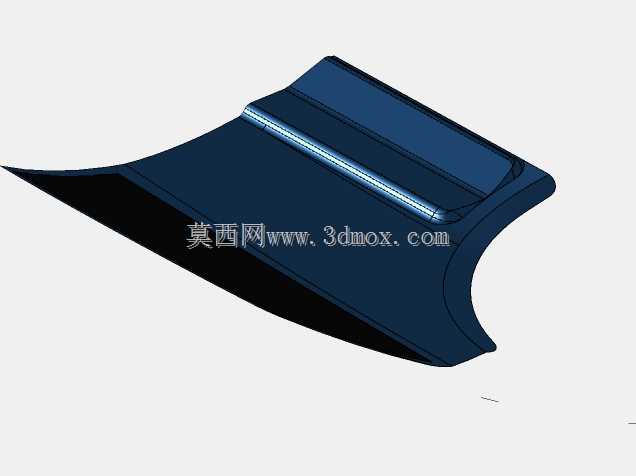

汽车左后侧车门曲面结构三维设计

　　在乘用车车身开发流程中，侧门作为乘员上下车的核心通道构件，同时承担着侧面碰撞防护、风阻优化、外观曲面匹配、密封隔音等多重工程职责，本次建模的左后侧车门结构，针对家用轿车的后排乘员舱侧围匹配需求开展设计，完全贴合量产车型的开发逻辑。从实际装车场景来看，该车门适配常规三厢家用轿车的B柱与C柱之间的侧围安装位，整体曲面延续了车身侧面的溜背式造型趋势，上沿贴合侧窗玻璃的下沿密封面，下沿与侧裙外板的安装面预留了均匀的密封胶条安装槽，前侧搭接边匹配B柱的门锁安装位与铰链固定点，后侧搭接边则对应C柱的密封止口，所有安装边界的公差预留均按照量产钣金件的±0.5mm匹配要求设置，避免装车后出现段差不均、密封失效的问题。

　　设计过程中优先考虑了曲面的光顺性要求，外板采用G2连续的曲面构建逻辑，从腰线位置到车门下沿的曲率过渡均匀，既保证了侧面光影的流畅性，减少量产喷涂后的光影畸变问题，同时也兼顾了空气动力学性能，在车辆高速行驶时能够引导侧方气流平顺流过车身侧面，降低风噪与气动阻力。车门的内板结构预留了玻璃升降器的安装导轨位、门锁机构的固定孔位、内饰板的卡扣安装座，同时在腰线位置设计了内置的防撞梁安装腔，能够在侧面碰撞时将撞击力传导至B柱与C柱的车身结构上，提升乘员舱的侧面防护能力。不同于前侧车门需要考虑后视镜安装、前门铰链开度更大的需求，后侧车门的铰链开启角度设置为68度，既能够满足后排乘员上下车的空间需求，也避免了开门时与后侧翼子板发生运动干涉，

　　在建模过程中已经完成了车门全开、全关状态的运动干涉检查，确认玻璃升降过程中与窗框、密封胶条的间隙保持在3mm以上，不会出现玻璃卡滞的问题。外板的曲面分模线设置在车门下沿向内12mm的位置，既能够隐藏冲压分模的棱线，避免外观面出现可见的合模痕迹，也方便后续冲压工序的模具设计，减少拉延过程中的曲面起皱风险。密封结构的设计上，车门周圈预留了两道密封胶条的安装槽，外侧密封槽贴合侧围止口，阻挡雨水与灰尘进入车门内部，内侧密封槽则贴合车身内饰的侧围板，提升车厢内部的隔音性能，两道密封槽的深度均设置为8mm，能够兼容市面上常规的三元乙丙密封胶条的压缩量要求，在车门关闭时胶条的压缩率保持在30%左右，既保证密封效果，也不会出现关门力过大的问题。

　　车门上沿的窗框部分采用了一体化的曲面设计，与后侧三角窗的安装面齐平，避免了额外的装饰条拼接缝隙，减少风噪产生的源头，同时窗框的内边缘预留了玻璃呢槽的安装位，呢槽的卡接结构尺寸按照行业通用的规格设计，不需要单独开发定制化的密封件，能够降低后续的零部件采购成本。从安装边界的尺寸来看，该车门整体高度适配1450mm的侧围开口高度，宽度适配920mm的B柱到C柱间距，整体厚度方向的外板与内板间距保持在120mm，足够容纳玻璃升降器、门锁、音响喇叭等内置部件，同时不会占用过多的后排乘员舱横向空间，保证后排乘员的肘部空间满足人机工程要求。在建模过程中，所有的安装孔位、加强筋位置都参考了量产车型的成熟结构，避免出现结构强度不足或者工艺难以实现的问题，比如内板上的线束过孔位置都设计了橡胶护圈的安装台阶，防止线束被钣金锐边割破，车门下部预留了三个直径6mm的排水孔，位置比车门内板的最低面低2mm，能够将渗入车门内部的雨水完全排出，避免长期积水导致钣金锈蚀。
