手持式对讲机配套安装固定套件结构

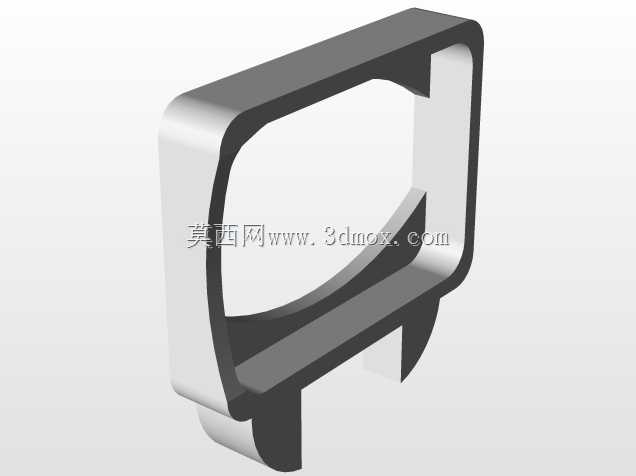

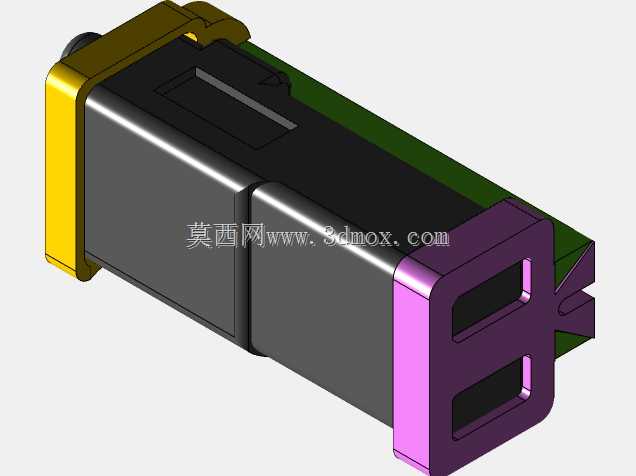

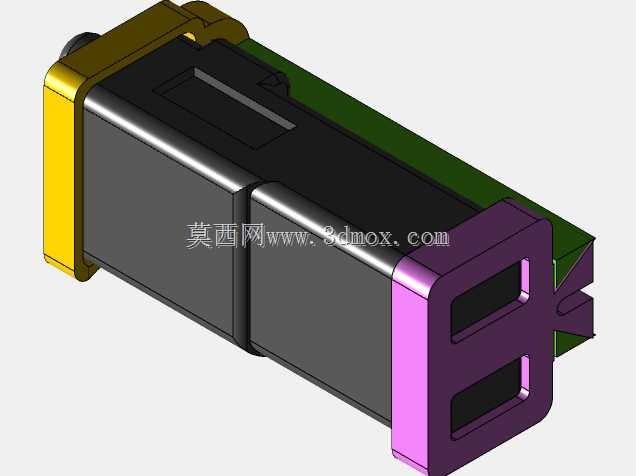

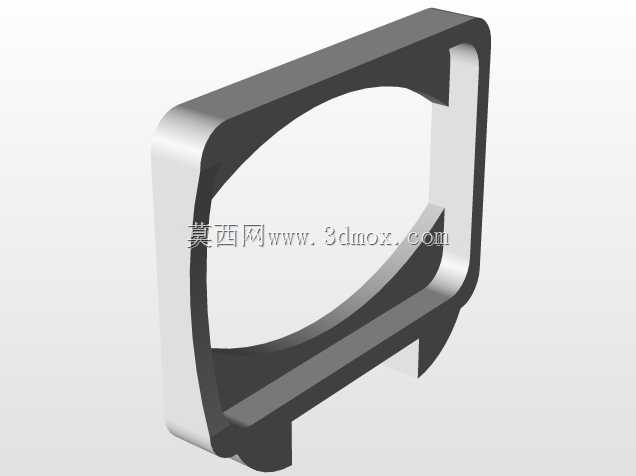

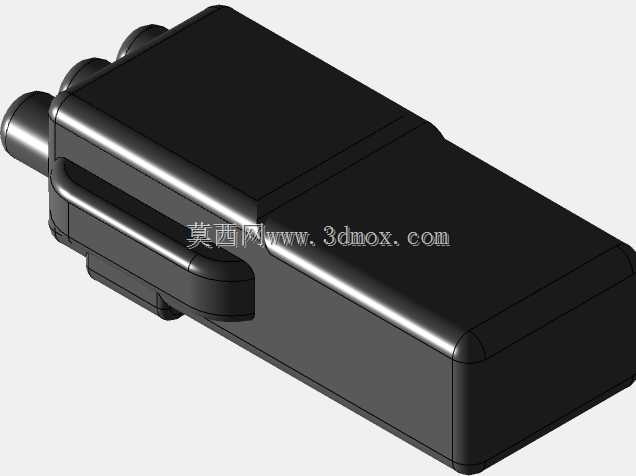

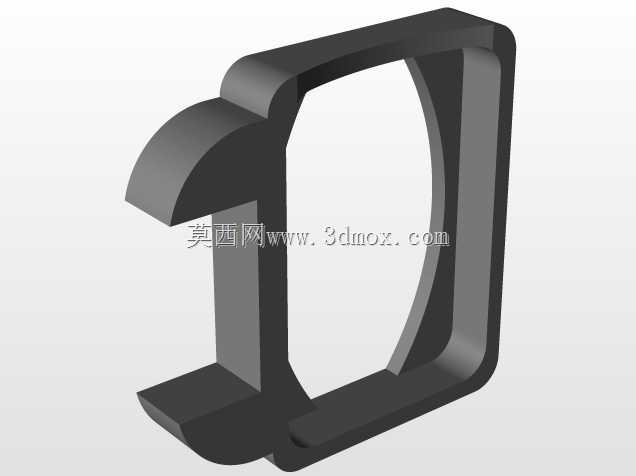

　　这套安装套件是针对手持式通讯电台设计的配套固定结构，主要服务于户外作业、车载部署、固定点位临时通讯搭建等场景，解决手持式电台在非手持状态下的放置、固定、接口防护问题，避免设备在移动过程中出现磕碰、接口松脱、移位掉落的情况。从结构设计来看，套件整体采用包覆式定位思路，主体腔体完全贴合电台主机的外轮廓曲面，内壁预留了0.2mm的装配间隙，既可以保证设备顺利装入，又能限制设备在腔体内的横向、纵向窜动，腔体边缘做了1.5mm的圆角过渡，避免装入取出过程中刮花电台外壳的漆面。套件两端的结构做了差异化设计，一端是带定位凸台的端盖结构，对应电台的天线安装端，凸台位置精准避开天线接口的旋转操作空间，不会影响天线的拆装与角度调整，

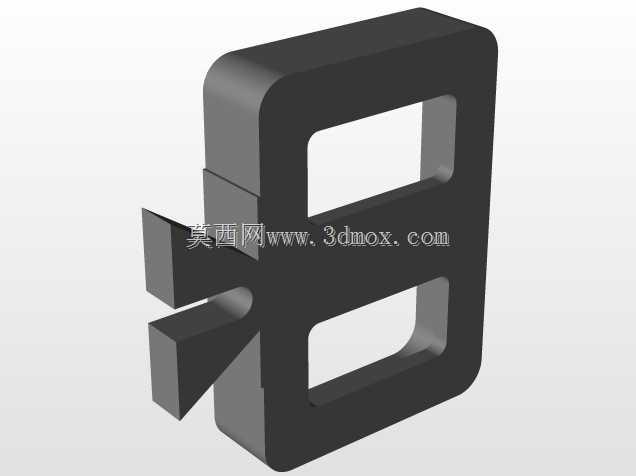

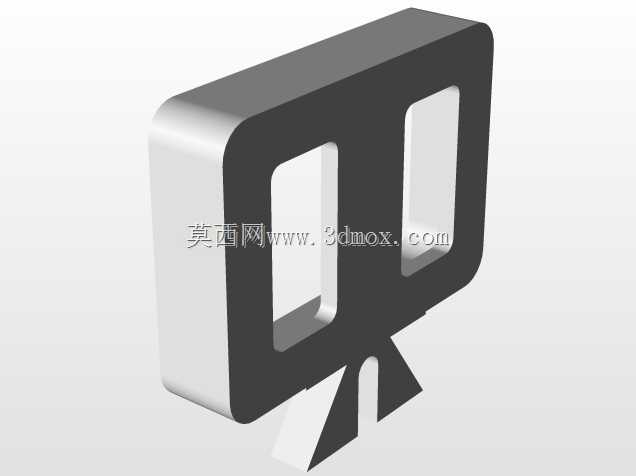

　　端盖外侧做了加厚处理，在设备发生跌落碰撞时可以吸收端部的冲击能量，保护天线接口的焊盘不会受冲击开裂。另一端是接口防护端，对应电台的充电、耳机、数据传输接口区域，这个位置做了两个规整的开口，开口尺寸完全匹配接口的外轮廓，既可以让外接插头顺利接入，又能在插头插入后限制插头的径向晃动，减少长期使用过程中插头晃动带来的接口磨损，端面上的凸缘结构可以在接口未插接时形成一定的遮挡，减少户外使用时灰尘、飞溅水滴直接进入接口的概率。安装固定的设计上，套件背部预留了通用的安装孔位，可以适配标准的车载支架、墙面固定卡扣、背夹结构的安装尺寸，不需要额外做转接件就可以完成在不同载体上的固定，孔位周边做了局部加厚，避免螺丝锁紧时出现塑料件开裂的问题。

　　从安装边界来看，套件整体装入电台后，整体外轮廓没有超出电台本身的最大宽度与厚度，不会额外增加过多的携带体积，侧边的按键区域做了下沉式的避让设计，不会影响电台侧面的电源键、音量键、信道切换键的正常按压操作，按键对应的位置预留了0.8mm的按压间隙，戴上薄手套也可以正常操作按键。设计过程中重点考虑了户外使用的耐受性，所有的棱角位置都做了倒角处理，没有尖锐的凸起，避免在携带过程中勾挂衣物或者划伤操作人员，腔体内部没有多余的加强筋凸起，不会和电台表面的防滑纹理产生卡滞，装入和取出的力度控制在15N左右，既不会太松导致设备滑出，也不会太紧导致取出困难。针对不同使用场景的安装需求，套件的端盖位置预留了挂绳孔，可以直接穿入手腕挂绳或者肩带挂绳，

　　不需要额外搭配保护套就可以实现携行，挂绳孔的位置做了R3的圆角，避免长期使用过程中挂绳被棱角磨断。在接口端的结构设计上，特意做了限位挡边，当外接插头插入后，挡边可以托住插头的尾部，减少线缆拉扯时直接作用在接口焊盘上的力，提升接口的使用寿命，这一点在车载移动使用的场景下尤为重要，车辆行驶过程中的震动很容易导致线缆拉扯接口，长期下来容易出现接口虚焊的问题，这个挡边结构可以将大部分拉扯力传递到套件本体上，而不是电台本身的接口。整个套件的壁厚控制在2mm，在保证结构强度的同时尽可能控制整体重量，不会给手持式设备增加过多的负重，表面没有多余的装饰结构，所有的结构特征都服务于安装固定、防护、操作避让的实际功能，没有冗余的设计。
