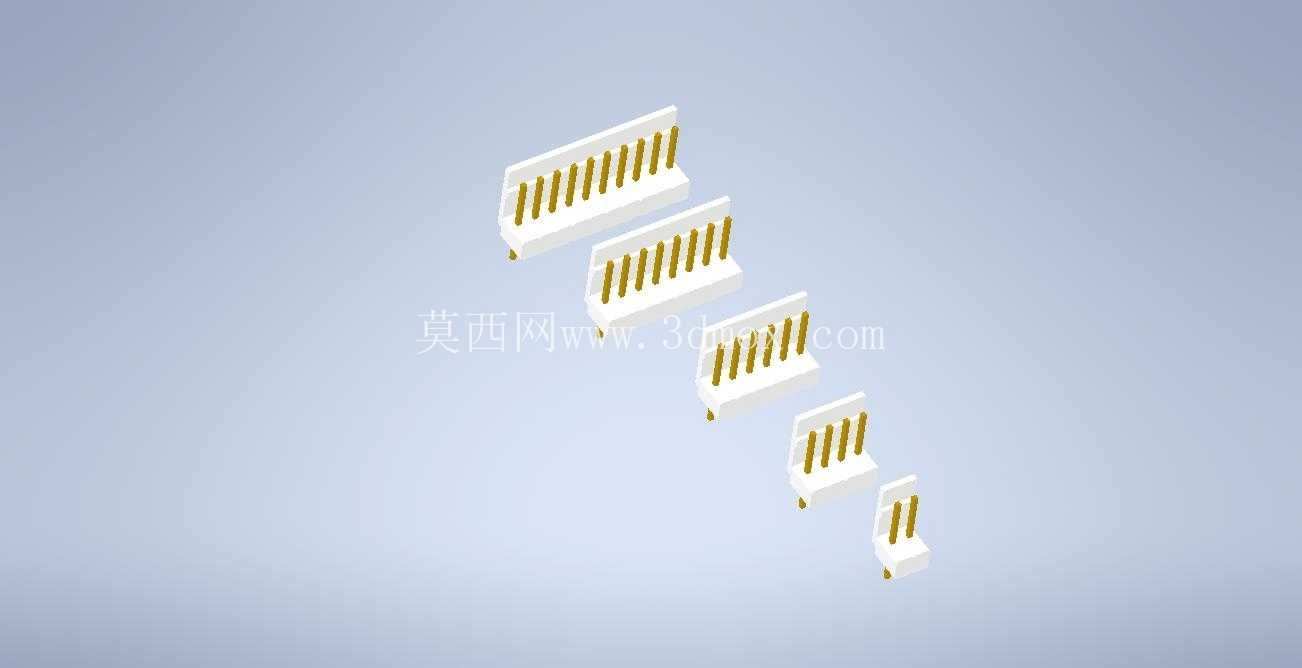

MetaltexPC1间距2.5mm线对板连接器件

　　在工业控制板卡、消费电子内部布线、小型电力变送模块的线束对接场景里，线对板连接器的选型直接决定了整机装配效率与长期运行的连接可靠性，本次呈现的Metaltex PC1系列2.5mm间距线对板连接器，正是针对小空间内板端与线束端可靠导通需求开发的接插组件。从实际工程应用的角度看，这类间距2.5mm的连接器常出现在电源变送模块的信号引出端、小型工控板的外接线束接口、智能家居控制板的负载接线端，既可以承载小功率电源回路的电流传输，也能完成多路弱电信号的稳定对接，相比传统焊接接线方式，接插式设计能大幅降低产线装配的人工成本，也方便后期设备维护时的线束拆装更换。

　　从产品功能特性来看，该系列连接器采用单排直插板端设计，接触端子采用镀金工艺处理，能在长期插拔使用中保持较低的接触电阻，避免因接触面氧化导致的导通不良、信号衰减问题；塑壳主体采用耐高温绝缘工程塑料注塑成型，可耐受波峰焊、回流焊过程中的高温冲击，不会出现壳体变形、端子移位的焊接缺陷。不同Pin数的同系列产品采用统一的截面尺寸设计，仅长度随Pin数增加线性延伸，能让结构工程师在PCB布局时统一预留安装边界，不用针对不同Pin数型号调整开孔与禁布区规则，大幅降低PCB设计的重复工作量。

　　设计思路上，该系列连接器完全遵循2.5mm间距接插件的通用尺寸规范，板端插针长度、塑壳定位柱尺寸、焊盘孔径都适配行业通用PCB设计标准，能直接替换同规格其他品牌的同间距线对板连接器，无需修改原有PCB图纸即可完成物料替代，对于供应链选型优化、降低物料采购成本有很高的实用价值。端子与塑壳的配合采用防脱卡扣结构，线束端插头插入后会自动卡合锁定，不会因为设备运行中的振动、拉扯出现松脱断电问题，拆卸时只需按压卡扣即可顺利拔出，兼顾连接可靠性与拆装便捷性。

　　从外形尺寸与安装边界来看，单Pin位的宽度严格控制在2.5mm，塑壳本体的高度、板端插针伸出PCB背面的长度都做了优化设计，在板卡堆叠安装的场景中，不会因为连接器高度过高导致上下板卡干涉，也不会因为插针过长触碰板卡背面的金属壳体造成短路风险。定位柱与PCB上的定位孔采用小间隙配合，过炉焊接时能自动校正位置，避免出现端子偏移、焊盘虚焊的问题，焊盘尺寸设计兼容手工焊接与机器贴片焊接两种工艺，不管是小批量样机手工焊接，还是大批量产线过炉焊接都能获得稳定的焊接质量。

　　在实际选型应用中，工程师可以根据需要对接的回路数量选择对应Pin数的型号，从少位数的电源接线到多位数的信号排线对接都能覆盖，塑壳表面的Pin位标识清晰，装配时能快速确认1号Pin位置，避免线束接反导致的电路故障。接触端子的载流能力满足小功率电源回路的传输要求，在常规弱电应用场景下无需额外考虑降额使用，绝缘材质的耐压等级也能满足常规低压电子设备的安规要求，不会出现相邻Pin位之间的爬电距离不足导致的打火、击穿问题。
