小型铜体开关式电磁阀三维结构设计

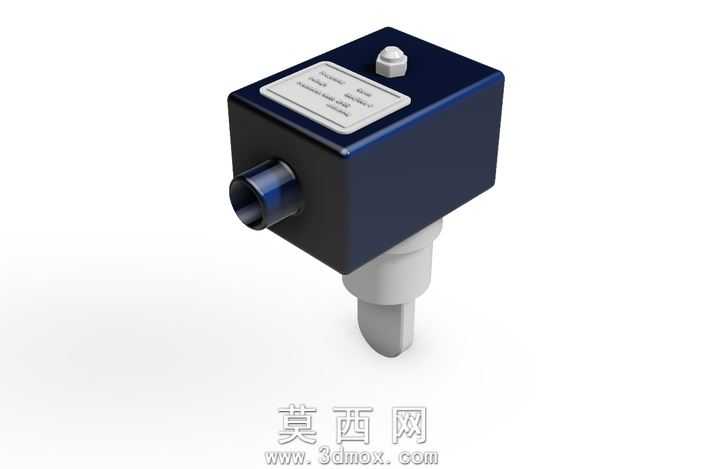

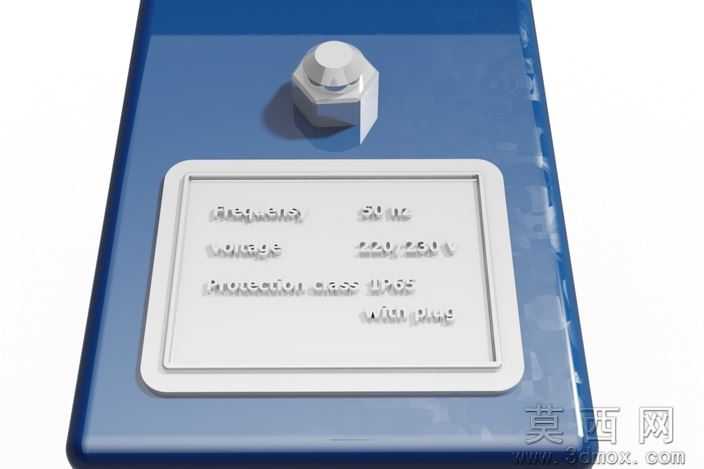

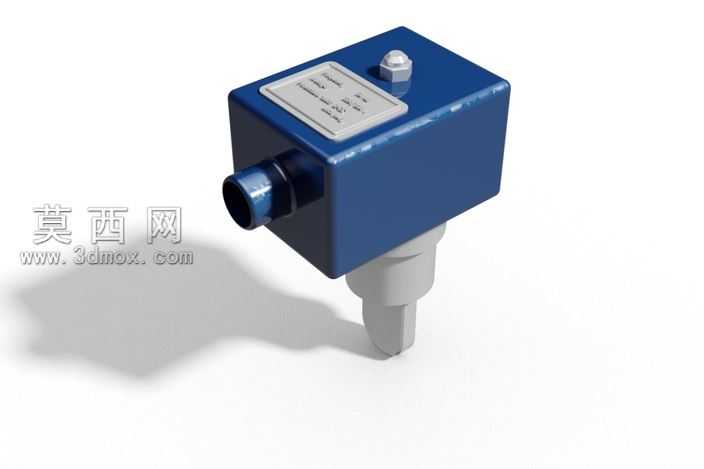

本作品为开关型电磁阀的三维建模设计，建模过程严格遵循工业阀门的实际尺寸规范，以1:1比例还原产品的真实结构形态。建模阶段首先梳理电磁阀的核心组成逻辑，将整体结构拆分为上部电磁驱动模块、中部阀体密封模块、下部流体接入模块三个独立建模单元，各单元单独完成结构搭建后再进行整体装配校验，确保部件间的配合公差符合实际生产装配要求。上部电磁驱动模块的方形外壳采用实体拉伸结合倒角命令完成主体造型，表面的参数铭牌区域通过凸台拉伸与贴图映射实现真实的标识效果，顶部的接线紧固部件采用六角结构建模，还原紧固件的标准外形特征，侧部的线缆接口做了内凹的阶梯结构设计，匹配实际接线的防护结构需求。中部阀体主体采用深蓝色哑光金属材质渲染，材质参数调整为低反光度、高粗糙度的金属漆面效果，还原工业电磁阀外壳的喷涂质感；下部流体接入端采用铜质金属材质，调整材质的反光度与金属度参数，还原铜材加工后的哑光金属光泽，同时对接入端的锥度密封结构做了精细化建模，确保密封面的结构形态符合流体密封的设计要求。渲染阶段采用纯白影棚环境，添加柔和的面光源与底部投影效果，清晰呈现阀体各部分的结构轮廓与材质差异，同时对阀体的边角做了统一的圆角处理，避免尖锐棱角的建模失真，还原工业产品实际加工后的边角钝化效果。设计过程中重点考量电磁阀的开关功能实现逻辑，电磁驱动腔与下部阀芯的连接位置做了精准的同轴度校验，确保电磁力能够顺畅驱动阀芯完成开关动作，阀体内部的流道结构按照通径32mm的参数做了等径建模，匹配标注的230V50Hz供电参数对应的产品规格，整体模型结构完整，各部件无干涉错位，可用于产品结构展示、装配教学以及前期方案验证使用。
