CA6140机床用尼龙材质模具推进器结构

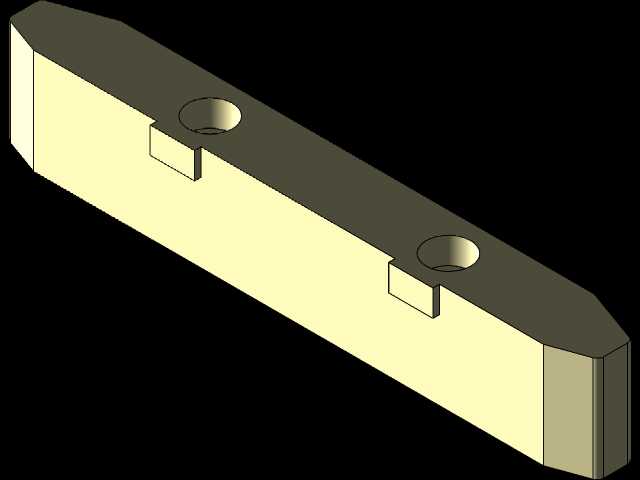

　　在普通车床的工装改造与批量零件加工场景里，这类尼龙材质的推进构件主要承担模具工位间的工件推送、定位辅助功能，尤其适配CA6140这类通用卧式车床加装的简易冲压、注塑辅助工装，替代传统金属推进件解决工位推送时的工件刮伤、硬接触磕碰问题。从结构设计逻辑来看，整体采用长条形等截面主体，两端做斜切导向处理，安装时可顺着工装导槽滑入，无需额外做导入倒角加工，斜切面角度控制在30度，既保证推送时的导向顺滑度，又避免锐角结构在长期往复运动中出现崩边。主体上设置的两个沉孔为安装固定位，孔位间距匹配工装上的标准安装螺孔距，沉孔深度刚好容纳内六角圆柱头螺钉的头部，安装后螺钉头不突出构件表面，不会在推送行程中与工装其他部件产生运动干涉。

　　两个沉孔旁侧的方形凸台为行程限位结构，凸台高度与工装导槽上的限位槽深度一致，当推进器运行到前后止点时，凸台卡入限位槽完成硬限位，无需额外加装行程开关挡块，简化了工装的整体结构。材质选用尼龙而非金属，核心考量是车床加工场景下的润滑与降噪需求，尼龙本身自润滑特性较好，在导槽内往复滑动时无需频繁加注润滑脂，同时尼龙的减震属性能降低往复推送时的碰撞噪音，改善车间操作环境；另外尼龙硬度低于常见的钢、铝加工工件，推送接触时不会在工件表面留下压痕或划伤，尤其适合有色金属零件、表面已做预处理工件的工位转运。从安装边界来看，构件整体厚度控制在12mm，适配工装上宽度13mm的标准导槽，单边留0.5mm间隙保证滑动顺畅同时不会出现横向窜动；

　　主体长度根据CA6140车床中拖板的有效行程设计，推送行程覆盖模具开模后的工件取出位与下一工位的上料位，无需额外调整拖板行程参数即可匹配原有设备的运动范围。设计时特意将构件的棱边全部做R0.5的圆角处理，避免安装调整时划伤操作人员，同时减少应力集中点，提升尼龙件的抗疲劳寿命，在每分钟15次的往复推送频率下，正常使用寿命可超过6个月，远高于普通塑料件的使用周期。这类推进构件不承担大载荷的推压作业，主要做轻载的工件移位与辅助定位，因此结构上没有做加强筋设计，保持等截面结构便于批量加工，采用型材下料后铣削加工即可完成制作，加工工序少、成本低，替换时无需复杂调整，松开两个固定螺钉即可快速更换，适配车间快速换产的需求。在实际装配时需要注意，固定螺钉的锁紧扭矩控制在1.2N·m即可，扭矩过大容易导致尼龙沉孔部位出现压溃变形，影响安装精度；导槽内要定期清理金属切屑，避免切屑卡入间隙导致推进器卡滞，日常维护仅需用压缩空气吹扫导槽即可，无需复杂的保养流程。
