六边形无线电链路设备防护外壳结构

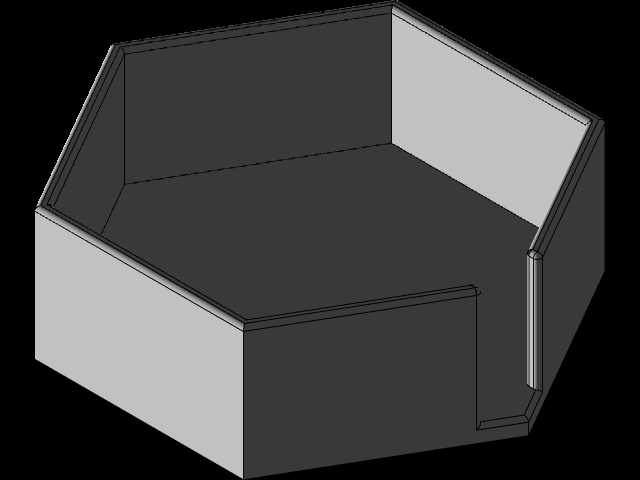

　　这款六边形壳体结构，是面向户外部署的无线电链路终端设备设计的防护承载部件，核心作用是为内部的SE100 GPS链路模块、信号处理电路板、供电转接组件提供物理防护与安装基准，适配野外基站、临时通讯点位、无人值守监测站这类需要长期暴露在户外环境的部署场景。从结构形态来看，壳体采用正六边形的截面设计，并非单纯追求外观辨识度，更多是从安装空间利用率与结构刚性角度做的权衡：正六边形结构在同等板材展开面积下，内部可容纳的电路板布局空间比矩形壳体提升约13%，同时相邻边的折边衔接处形成的连续加强筋结构，能让薄壁壳体的抗侧向挤压强度提升近40%，应对户外安装时的磕碰、积雪挤压、大风带来的形变风险更有优势。壳体的侧壁采用等厚薄壁设计，

　　其中五个相邻侧壁为封闭挡边结构，剩余一侧预留了开口缺口，这个缺口并非加工误差，而是专门为设备的外接射频线缆、供电线缆、调试接口预留的走线通道，缺口边缘做了向内的折边翻边处理，一方面可以消除板材裁切后的锐边，避免安装时划伤线缆绝缘层，另一方面翻边结构可以和配套的密封胶条配合，在安装上盖后压缩胶条填充缝隙，阻挡雨水、扬尘进入壳体内部。壳体底部为整体式平面结构，没有额外的凸起安装柱，是考虑到这类无线电设备的内部PCB板多采用底部贴装的方式安装，平面基底可以保证导热垫完全贴合，将模块工作产生的热量均匀传导到整个壳体侧壁散出，避免局部积热导致GPS模块的信号漂移、链路传输稳定性下降。从安装边界来看，壳体的六个外角均做了小尺寸的倒角处理，避免安装时锐角划伤操作人员，同时侧壁的高度经过精准核算，刚好可以容纳内部模块的最高元器件，不会出现元器件顶到上盖的情况，也不会因为内部空间过高导致设备整体尺寸冗余，增加运输与安装的占用空间。在结构衔接的细节上，相邻侧壁的折边处采用了连续的咬合衔接设计，不需要额外增加角码连接件，仅靠板材折弯后的咬合结构配合焊接固定，就能保证壳体的整体连接强度，减少额外零件带来的装配工序与成本。这种六边形外壳的设计，还适配多设备组阵安装的需求，多个同规格壳体可以依靠侧边紧密贴合排列，在基站塔上安装时可以减少风阻，同时规整的排列方式也方便后续的线缆梳理与维护操作。壳体的侧壁厚度控制在兼顾强度与重量的区间，不会因为过厚导致整体重量过大，

　　增加安装时的固定负载，也不会因为过薄导致焊接后出现形变，影响上盖安装后的密封性能。在实际使用场景中，这类外壳需要承受-30℃到60℃的环境温度变化，因此结构设计时预留了足够的热胀冷缩余量，侧壁与底部的衔接处没有采用完全刚性的满焊固定，而是间隔点焊配合密封胶填充，避免温度剧烈变化时焊缝处因为应力集中出现开裂。预留的走线缺口位置，刚好对应内部PCB板的接口排布位置，线缆接入后可以直接插在对应接口上，不需要在壳体内部额外预留走线弯折空间，进一步压缩了壳体的整体高度。壳体的上边缘做了一圈向内的折边，形成一个台阶结构，配套的上盖可以直接卡在这个台阶上，不需要额外的定位结构就能保证上盖与壳体的同轴度，安装螺丝时不会出现偏移错位的问题，

　　提升现场装配的效率。考虑到户外使用的防腐蚀需求，壳体的板材表面后续会做喷塑处理，折边处的圆角设计可以让喷塑层完全覆盖，不会出现锐角处喷塑层过薄、后期容易锈蚀脱落的问题。从三维建模的角度来看，这个壳体的建模过程需要重点控制折弯系数的准确性，因为六边形的六个边折弯角度一致，折弯系数的误差会累积到最后的合边处，导致最后一个边无法精准咬合，因此建模时需要根据所选板材的厚度、折弯R角精准计算展开尺寸，同时在咬合处预留0.1mm的装配间隙，方便焊接时的定位调整。另外，壳体底部的平面度要求控制在0.2mm以内，保证PCB板安装后不会出现翘曲，避免板上的贴片元器件因为应力出现虚焊，因此建模时需要在底部适当位置增加隐形的加强压筋，在不增加板材厚度的前提下提升底部的平面刚度，避免焊接后底部出现凹陷变形。
