Pixhawk适配空速检测皮托管结构设计

　　这款适配Pixhawk飞控系统的皮托管，核心应用场景覆盖多旋翼、固定翼无人机的空速检测环节，是飞控系统获取飞行器相对空气运动速度的核心传感配套结构件。在固定翼无人机巡航、垂直起降固定翼转换飞行阶段，空速数据是飞控调整舵面输出、维持飞行姿态稳定的关键参数，皮托管通过正对气流方向的总压孔与垂直气流方向的静压孔形成的压力差，为差压传感器提供稳定的压力输入，最终换算得到实时空速数值，避免无人机在逆风、顺风环境下因GPS地速数据偏差导致的失速风险。

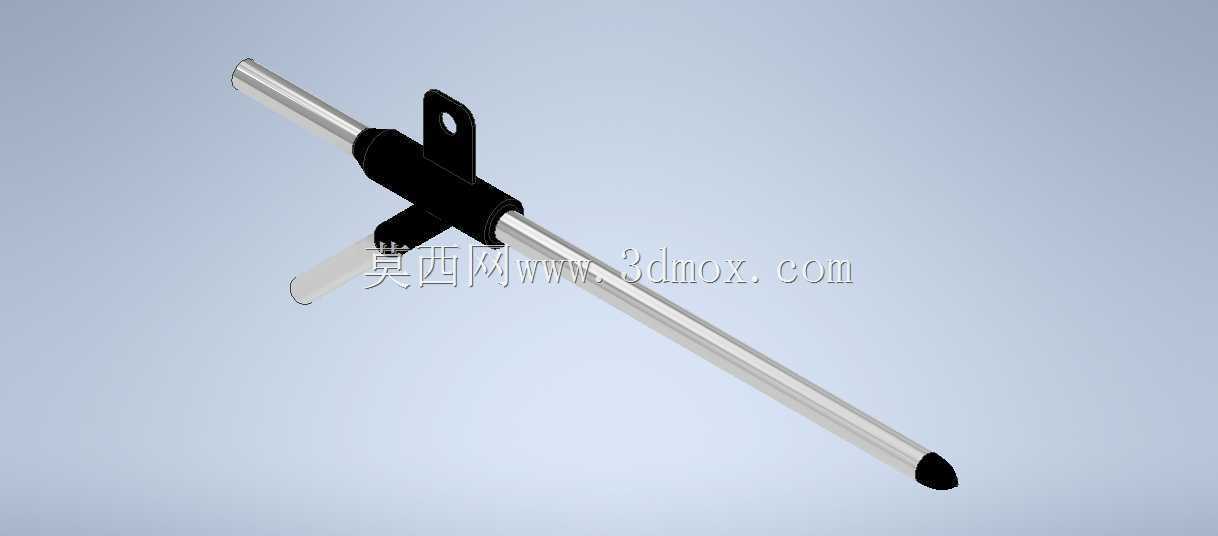

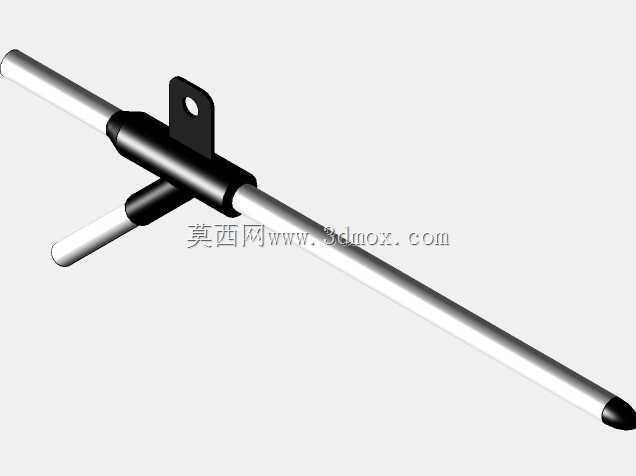

　　从结构设计思路来看，这款皮托管采用了分体式组装结构，主体探杆选用金属材质加工，兼顾结构强度与轻量化需求，探杆前端做了收尖处理，能够减少气流在探杆头部的紊流干扰，保证总压采集的准确性。中部的固定安装座采用注塑成型结构，预留了标准安装孔位，安装耳片的开孔位置经过适配调整，能够直接匹配多数无人机机身前端的安装预留位，不需要额外设计转接支架。探杆与安装座的配合位置做了周向定位结构，装配时能够保证总压孔始终正对飞行方向，避免安装角度偏差导致的压力采集误差，静压孔开设在探杆侧面距离安装座足够远的位置，避开安装座周边的气流扰流区，保证静压采集不受机身、安装座的气流干扰。

　　从安装边界与尺寸适配角度，这款皮托管的探杆长度经过优化，既保证伸出机身蒙皮足够距离，避开机身表面的附面层气流影响，又不会因为探杆过长导致飞行过程中出现震颤、影响检测精度。安装座的厚度控制在合理范围，安装时仅需要在机身蒙皮开设对应直径的过孔，将探杆穿过过孔后通过安装耳片的螺丝孔位锁紧固定即可，安装过程不需要复杂的调平工序，只要保证探杆轴线与飞行器纵轴平行即可满足使用要求。探杆尾部预留了标准的气路接口，能够直接连接配套的硅胶气管，将总压与静压信号传输至Pixhawk飞控配套的差压传感器模块，气路接口做了防脱结构设计，飞行过程中不会因为气流扰动、机身振动出现气管脱落的问题。

　　在实际使用场景中，这款皮托管能够适应常规户外飞行的环境要求，金属探杆表面做了抗氧化处理，在潮湿、多尘的飞行环境下不会出现锈蚀堵塞测压孔的问题，日常维护仅需要在飞行前检查测压孔是否通畅，避免昆虫、灰尘堵塞孔位导致检测数据失效。相较于传统的空速管结构，这款适配Pixhawk的皮托管在安装兼容性上做了针对性优化，安装座的孔位间距与市面上主流的固定翼、垂起无人机的安装预留位完全匹配，不需要用户自行打孔修改，探杆的重量经过严格控制，不会给无人机带来额外的负载负担，同时结构强度能够满足常规飞行速度下的气流冲击要求，不会出现探杆弯曲变形的问题。

　　结构设计过程中，针对皮托管常见的测压误差来源做了对应优化，比如探杆表面做了光滑处理，减少气流沿探杆流动时的摩擦阻力影响，静压孔的开孔方向严格垂直于探杆轴线，开孔边缘做了去毛刺处理，避免孔边的紊流影响静压采集精度。安装座与探杆的连接位置做了密封处理，避免总压腔与静压腔之间出现漏气，导致压力差检测偏差。整体结构没有多余的突出部件，飞行过程中产生的气动阻力极小，不会对无人机的飞行续航产生明显影响。
