标致106车型XSI立体标识结构设计

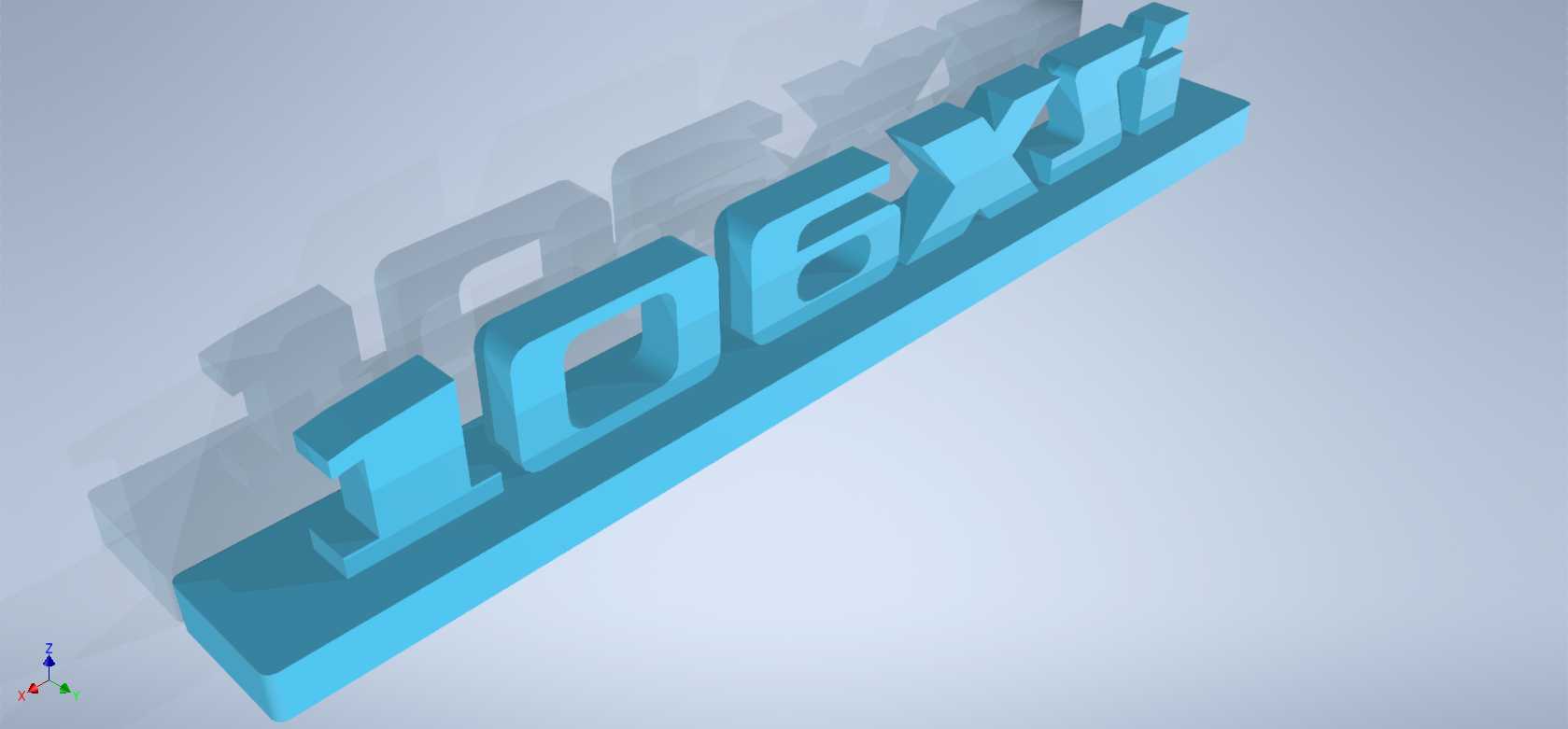

　　这款立体标识的设计初衷是适配标致106 XSI车型的外观装饰与品牌识别需求，在实车应用场景中，这类标识通常布置于车尾行李厢盖、前翼子板侧部或者车内中控台装饰区域，承担车型版本区分、品牌视觉传递的作用，同时也能满足车主个性化装饰、车辆修复替换的实际使用需求。从结构设计层面来看，整个标识采用一体化基座加凸起字符的结构形式，底部为平整的矩形安装基座，基座厚度控制在3mm左右，既保证了粘贴安装时的结构强度，也避免基座过厚导致安装后边缘突兀、与安装面贴合度不足的问题。凸起的字符部分采用等壁厚设计，字符凸起高度为8mm，字符笔画的最小厚度不小于2.5mm，这个尺寸设计是充分考虑了3D打印成型的工艺限制，避免打印过程中出现细小笔画断连、支撑难以去除的问题，同时也能保证字符在日常使用中不会因为轻微剐蹭出现断裂缺损。字符的边角位置全部做了R0.8mm的圆角过渡，一方面是消除注塑或者3D打印过程中的应力集中点，提升零件的抗冲击性能，另一方面也能避免尖锐边角在安装或者日常擦拭过程中划伤手部，同时圆角过渡也能让标识的视觉质感更柔和，和车身曲面的过渡更协调。安装边界的设计上，整个标识的整体长宽尺寸控制在120mm*30mm范围内，这个尺寸是对标原厂标致106 XSI车型标识的安装预留位设计的，能够直接适配原厂的安装凹槽位置，不需要用户额外对车身安装面进行裁切或者打磨，基座的背面设计为全平面结构，没有多余的定位柱或者卡扣结构，

　　既可以采用 automotive 级双面胶进行粘贴安装，适配后期改装、替换的使用场景，也可以根据需求在基座背面预留热熔胶柱位置，适配生产线装配时的热熔固定工艺。设计过程中特意对字符的倾斜角度做了校准，字符整体和基座保持12度的倾斜角，和标致同期车型标识的视觉倾斜角度保持一致，避免出现字符角度偏差导致的视觉违和感，字符的字体轮廓完全对标原厂XSI标识的字体比例，字间距控制在2mm，既保证字符之间不会因为间距过小出现成型后连料的问题，也不会因为间距过大导致标识整体视觉松散。从实际使用的功能特性来看，这款标识的结构设计兼顾了不同工艺的生产适配性，不管是采用光固化3D打印做小批量定制、个性化改装件生产，

　　还是采用ABS注塑做批量的售后替换件生产，都不需要对模型结构做额外修改，壁厚均匀性满足注塑工艺的熔料流动要求，拔模斜度控制在1.5度，能够直接用于模具开模，不需要额外做拔模处理。标识的表面没有设计多余的纹理结构，平整的字符表面既可以直接做抛光镀铬处理，还原原厂金属车标的质感，也可以做喷塑、烤漆处理，适配不同车主的个性化颜色需求，比如哑光黑、车身同色等定制化外观方案。在安装适配性上，平整的基座背面能够和车身的曲面安装面实现更好的贴合，即使安装位置存在轻微的曲面弧度，3mm厚度的ABS材质基座也具备一定的形变能力，能够在粘贴时轻微形变贴合曲面，不会出现边缘翘起、粘贴不牢的问题。字符的凸起高度经过反复验证，

　　8mm的高度既能够保证立体标识的视觉层次感，在光线照射下形成清晰的阴影，提升标识的辨识度，也不会因为凸起过高导致洗车过程中被高压水枪冲脱，或者在日常停放时被外物剐蹭脱落。针对3D打印的使用场景，设计时特意将字符的内部做了实心填充的结构预留，避免空心结构打印时出现内壁塌陷、表面凹凸不平的问题，同时基座和字符的连接位置做了0.5mm的圆角过渡，提升连接位置的结构强度，避免字符受到侧向冲击力时从基座位置断裂。整个标识的设计没有多余的装饰结构，所有的结构设计都围绕安装可靠性、工艺适配性、视觉还原度三个核心维度展开，既能够满足售后维修替换时的尺寸匹配要求，也能够满足汽车改装爱好者的个性化定制需求，结构简单可靠，不需要复杂的后处理工序就能够达到装车使用的要求。
