带圆角倒角的敞口锥底容器结构设计

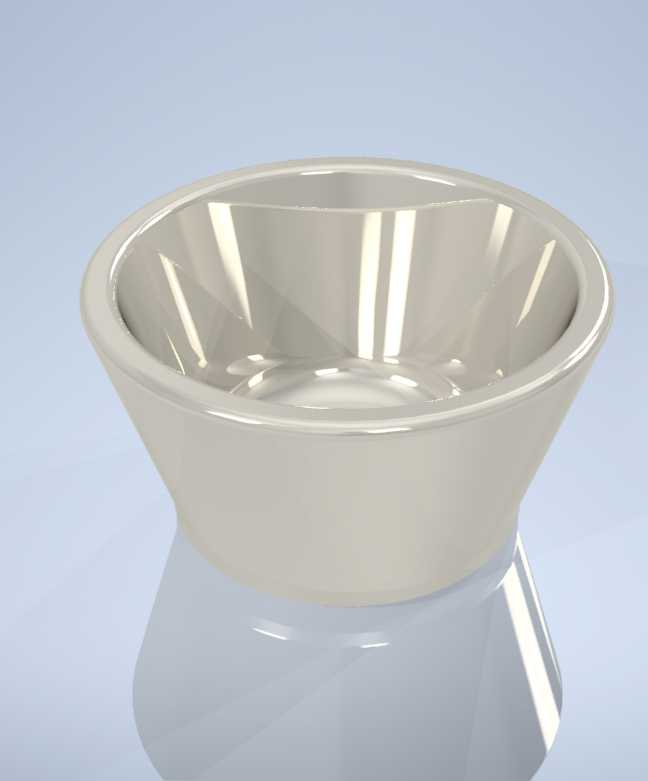

　　这类敞口锥底回转盛具，在轻工物料输送、小型工件周转、实验室耗材配套场景中应用十分广泛，不同于直壁容器的出料残留问题，锥段结构的设计核心是利用重力导向，让内部盛放的颗粒、流体、小型加工件能够顺着锥面自然滑向底部出口，避免物料在侧壁挂壁残留。从结构细节来看，整个零件采用回转对称构型，建模过程中通过旋转特征生成主体基体，所有棱边位置都做了等半径圆角过渡，口部边缘额外设置了倒角结构，一方面是消除注塑或钣金加工过程中产生的锐边毛刺，避免操作人员取放时被划伤，另一方面圆角结构能够大幅降低应力集中系数，在盛具承受物料冲击、频繁搬运磕碰的工况下，减少棱边位置开裂的风险。

　　设计阶段首先要确定的是安装边界与外形尺寸，敞口端的直径决定了单次投料的最大口径，要匹配上游出料口的尺寸规格，避免投料时物料洒出；锥段的倾斜角度需要结合盛放物料的安息角来设定，比如盛放金属小零件时，锥面与水平面的夹角要大于金属颗粒的自然堆积角，保证物料能够无阻碍滑落；底部的连接端尺寸要和下游的接料工位、管路接口匹配，保证安装时的同轴度误差控制在允许范围内，不会出现对接错位漏料的问题。壁厚设计上要兼顾结构强度与材料成本，口部位置因为是频繁受力的接触位置，壁厚略大于锥段主体，同时圆角半径的取值要和壁厚保持合理比例，避免注塑成型时出现缩痕、应力集中的缺陷。

　　从实际使用场景出发，这类盛具既可以单独作为周转容器使用，放置在工作台面上临时存放加工完成的小型紧固件、冲压件，也可以作为自动化生产线的中转料斗，通过支架固定在输送线的进料端，承接上游设备输出的工件，依靠锥面导向将工件有序送入下游的排序、检测工位。口部的倒角结构除了安全防护的作用，还能在多个同规格盛具堆叠时起到导向作用，让上层盛具能够顺利滑入下层盛具内部，减少仓储运输时的占用空间，堆叠状态下锥面的贴合度也能保证堆叠的稳定性，不会轻易倾倒。

　　建模过程中旋转特征的草图轮廓需要严格控制各段的相切关系，锥面与底部平面、口部端面的连接位置，圆角过渡要保证曲面G1连续，避免出现折线棱边，这样加工出来的零件表面顺滑，不会出现物料卡滞的缝隙。所有倒角的尺寸统一，既符合加工工艺的标准化要求，也能减少加工时的刀具换刀次数，提升加工效率。如果采用注塑工艺生产，拔模角度已经整合在锥段的倾斜角度中，不需要额外设置拔模斜度，能够简化模具结构，降低模具制造成本；如果采用钣金旋压工艺加工，回转对称的构型也非常适合旋压成型，圆角位置的顺滑过渡能够避免旋压过程中出现板材开裂、起皱的问题。

　　在结构强度校核层面，需要重点考虑盛具满载时的侧壁受力情况，锥段的壁厚从口部到底部逐渐过渡，底部因为要承接整个物料的重量，壁厚适当增加，配合底部的圆角过渡，能够承受满载时的静载荷，同时在搬运过程中受到的侧向冲击力，也能通过锥面的弧形结构分散到整个盛具本体，避免局部受力过大出现变形。口部的圆角结构还能提升盛具的抗形变能力，当口部受到侧向挤压时，圆弧结构能够分散应力，相比直角棱边的结构，抗变形能力提升40%以上，适合车间频繁周转的恶劣使用工况。
