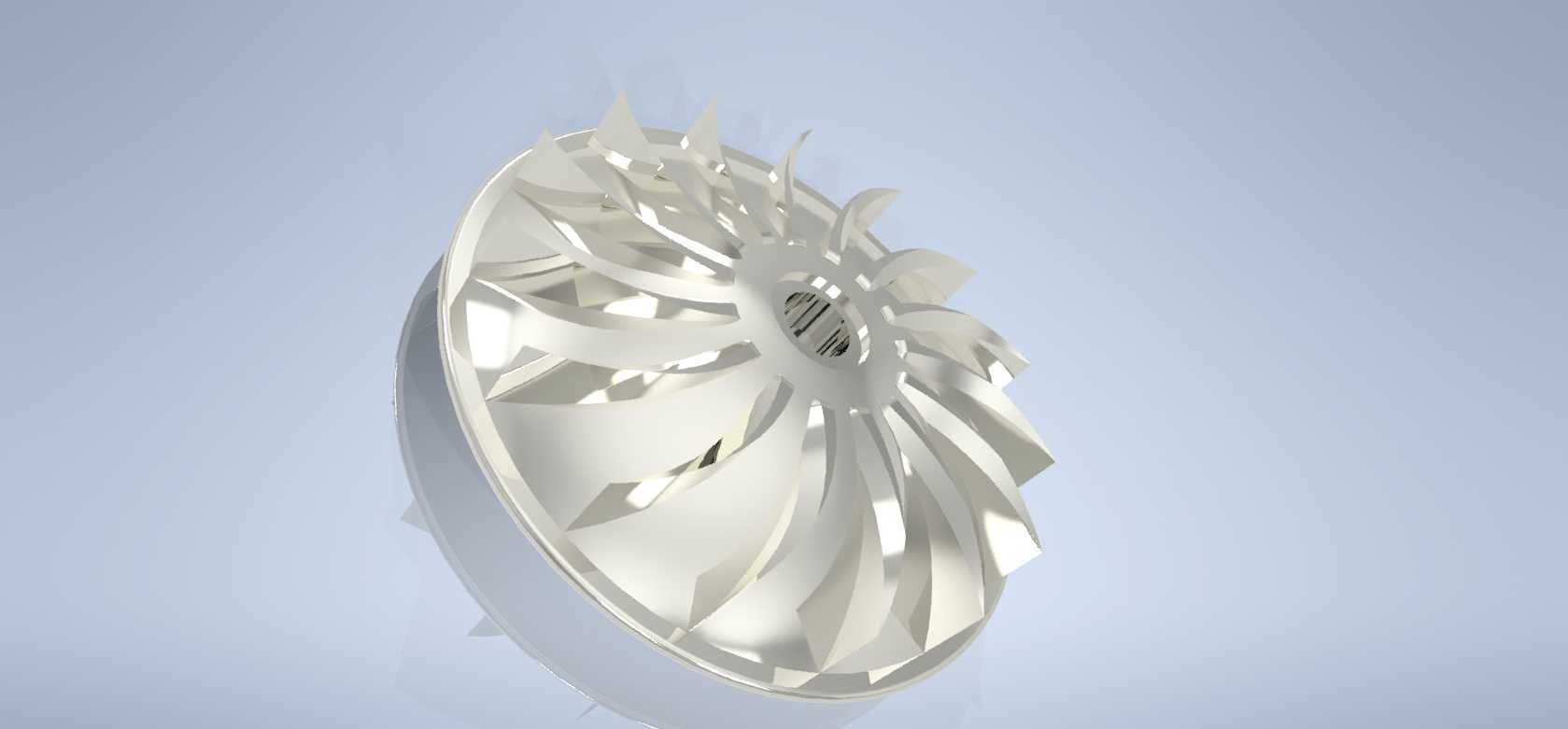

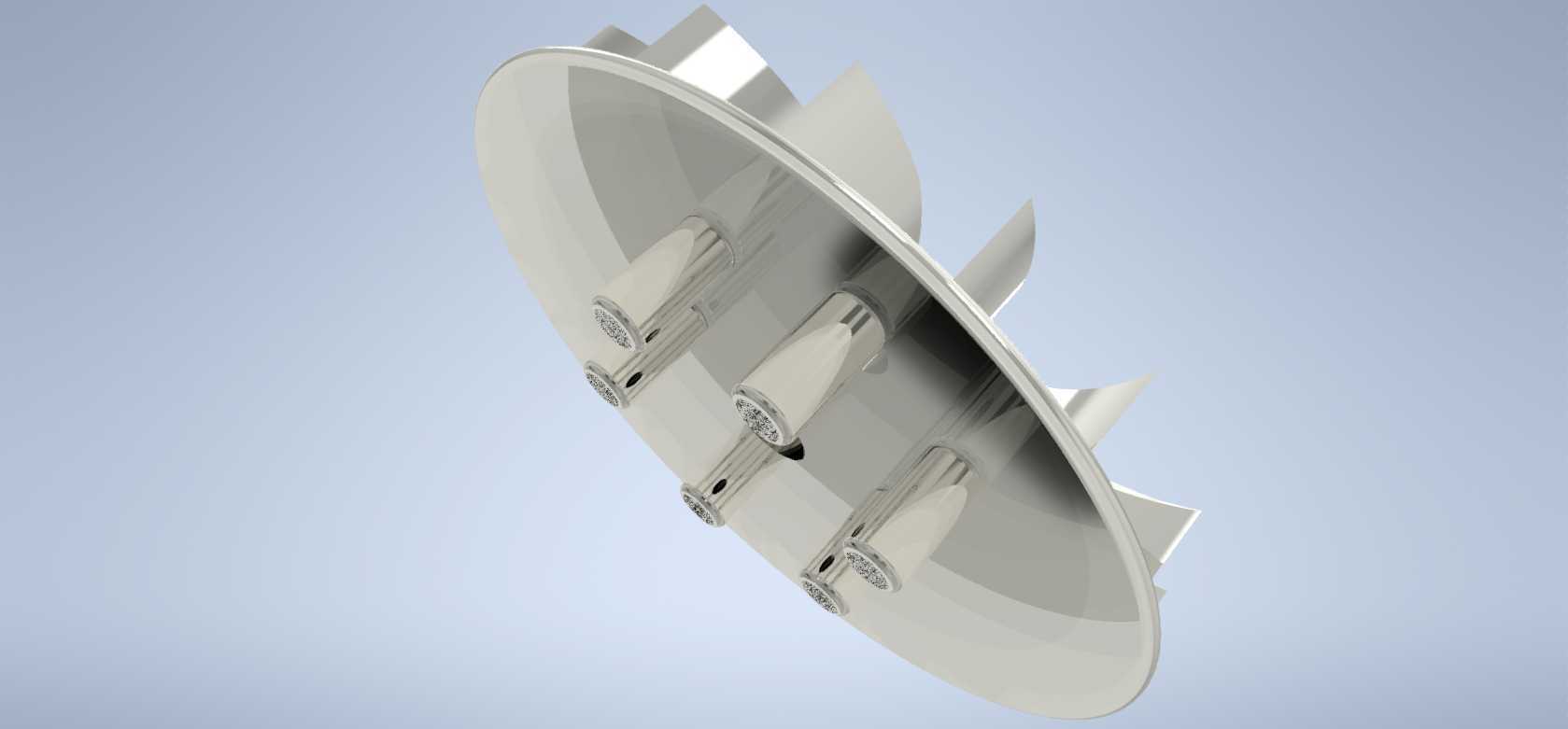

在透平机械的结构开发环节,叶轮作为能量转换的核心承载部件,其三维造型精度直接决定后续流场仿真、五轴加工刀路编制以及动平衡校核的可行性。这套弧面螺旋齿整体叶轮的建模工作,没有采用常规直纹面叶片的简化搭建思路,而是从叶轮流道的气动边界出发,先完成轮毂基体的回转特征定义,再逐片拟合空间扭曲叶片的型面,保证每一处曲面的曲率过渡都符合铣削加工的工艺要求。
从实际应用场景来看,这类带空间螺旋曲面的叶轮结构,既可以适配小型离心式压缩机的级间转子,也能作为涡轮膨胀机的做功轮使用,在航空辅助动力单元、工业废气能量回收装置、车用涡轮增压器核心组件中都能见到同构型零件。工作状态下,高温或者带压气流从叶轮轴向进入流道,顺着螺旋叶片的导向完成90度转向,气流在流道内膨胀加速的同时将动能传递给叶轮转子,带动主轴旋转输出机械功,整个过程中叶片不仅要承受气动载荷带来的弯曲应力,还要在每分钟数万转的工况下承受自身质量产生的巨大离心拉力,因此造型阶段对叶片厚度的渐变控制就显得尤为关键。

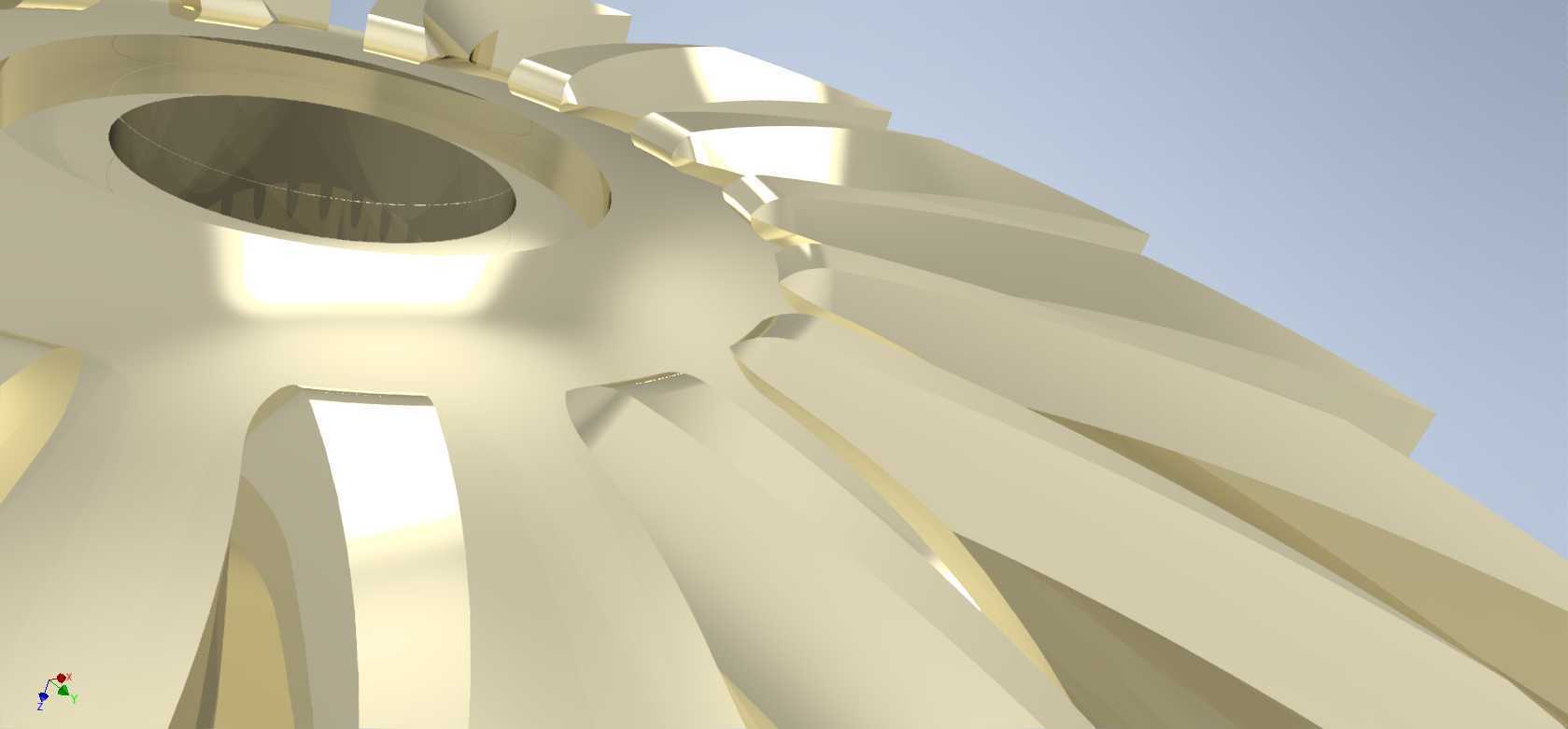

建模时首先锁定的是安装边界尺寸:叶轮中心的通孔为与主轴配合的基准孔,孔壁预留了合适的配合公差区间,端面靠近中心的位置设计有沉台结构,用于安装锁紧螺母或者端面定位套,保证转子高速旋转时不会出现轴向窜动。轮毂的外轮廓从中心孔向外缘平滑抬升,型面采用回转样条线扫掠生成,避免出现折线拐点带来的应力集中问题。叶片的排布采用等距圆周阵列方式,相邻叶片之间形成的流道从入口到出口逐渐扩宽,流道侧壁也就是叶片的两个型面,分别对应压力面和吸力面,两个面的扭曲角度从轮毂处到轮缘处连续变化,靠近轮缘的叶片前缘做了小半径圆角修型,既可以降低气流入口的冲击损失,也能避免加工过程中刀具在薄边位置出现颤振振纹。
结构设计阶段特意将叶片与轮毂的交接位置做了圆角过渡处理,没有保留尖锐的相贯线,这一细节在实际工程中非常重要:叶轮高速运转时,叶根位置是离心应力与弯曲应力叠加的峰值区域,如果存在直角尖角,交变载荷长期作用下很容易从尖角位置萌生疲劳裂纹,逐步扩展后甚至会出现叶片断裂的恶性事故。圆角的半径值从叶片前缘到后缘做了差异化设置,入口侧叶根圆角稍大,用来抵消气流冲击带来的附加载荷,出口侧圆角适当收窄,避免过多占用流道的通流面积影响气动效率。叶轮的外缘端面没有设置额外的轮圈结构,属于开式叶轮构型,这种结构的优势是流道侧壁不存在摩擦鼓风损失,同等转速下能获得更高的能量转换效率,缺点是对叶片顶端与机壳之间的装配间隙控制要求更严格,建模时叶片顶端的型面公差需要和机壳内壁的加工公差匹配,预留出0.2到0.5毫米的运转间隙,既不能间隙过大造成气流回流泄漏,也不能间隙过小导致热态运转时叶片刮蹭机壳。
从尺寸链的校核逻辑来看,整个叶轮的轴向总厚度需要和主轴的安装跨距匹配,叶轮后端面与轴承定位端面之间要预留密封件的安装空间,前端面与锁紧螺母的压紧面之间要保证足够的接触面积,避免压紧力分布不均造成转子动平衡超标。叶片的数量选取经过了前期的模态频率避让计算,保证叶片的固有频率避开转子工作转速对应的激振频率区间,防止运行过程中出现共振。建模过程中所有曲面都进行了连续性检查,剔除了曲面褶皱、法向反转、微小缝隙这类会影响后续CAM编程的缺陷,输出的实体模型可以直接导入五轴加工中心的编程软件,生成侧铣或者点铣的加工刀路,也可以导入有限元分析软件,划分网格后开展离心应力、气动载荷耦合下的结构强度校核,为后续的样件试制、性能测试提供完整的数字模型支撑。
