导杆式直线导向调节机械机构

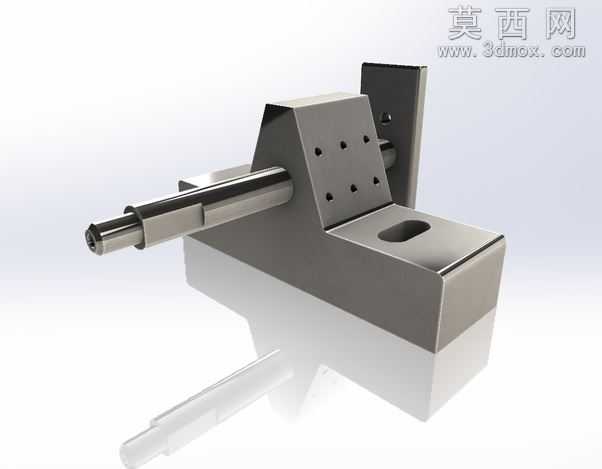

本作品为导杆式直线导向调节机械机构，采用三维建模软件完成全参数化设计，建模过程中严格遵循机械设计公差配合规范，对每一处装配尺寸进行精准约束，确保各部件间无干涉、运动逻辑顺畅。渲染阶段采用金属哑光材质搭配环境光影追踪效果，还原了金属加工件的真实质感，主体基座采用灰铸铁磨砂材质表现，导杆表面做镀铬亮面处理，安装立板做发黑防锈质感呈现，通过多光源布光突出部件的棱角结构与装配层次，让整体渲染效果兼具工业严谨性与视觉表现力。结构设计上，该机构以滑动导杆为核心传动部件，导杆采用阶梯轴设计，不同轴段分别承担导向承载、行程限位、外接负载安装的功能，基座部分集成了导杆滑动衬套安装位、立板固定孔位、工件安装腰型槽，立板上预留的多组安装孔可适配不同规格的驱动元件连接，腰型槽设计允许机构在安装时进行横向位置微调，提升了机构的适配性。设计思路围绕直线往复运动的精准导向需求展开，摒弃了复杂的冗余结构，通过一体化基座设计提升整体刚性，导杆与基座衬套的配合选用间隙配合公差，既保证滑动过程的顺畅无卡滞，又将径向跳动量控制在精密导向允许的范围内，多组固定孔位采用对称排布设计，平衡安装应力避免长期运行出现结构形变，整体结构紧凑、安装便捷，可直接作为功能模块集成到各类自动化输送、工位调节、精密进给设备中，也可作为机械原理教学的演示案例，帮助学习者理解导杆类机构的运动逻辑与结构设计要点。
