CA6140车床配套日内瓦间歇传动构件

　　在普通车床的进给系统、刀架转位以及多工位加工的分度环节里，间歇传动构件的运行精度直接决定了加工件的形位公差与工序切换的稳定性，这款适配CA6140车床的日内瓦传动构件，正是针对车床工位分度场景做的定向结构设计。从实际安装边界来看，构件主体的安装基面预留了四个同轴度公差控制在0.02mm以内的沉头安装孔，孔位分布匹配CA6140车床溜板箱侧的原有安装螺孔位置，不需要对床身原有结构做二次加工即可完成装配，整体安装占用的空间范围控制在120mm×80mm×45mm的区间内，不会和周边的进给齿轮、操作手柄产生运动干涉。

　　设计过程中首先考虑的是车床加工时的冲击载荷特性，日内瓦机构的主动拨盘和从动槽轮的啮合接触面做了等强度的圆弧过渡处理，避免槽轮在启停瞬间因为刚性冲击出现接触面崩损，槽轮的槽型采用了修正型的外槽线设计，相比传统直槽结构，拨销进入和脱离槽口的过程更平缓，能把分度过程中的传动冲击降低30%左右，适配车床钢件加工时的断续切削振动工况。构件的中心定位孔采用了H7级的公差配合设计，和传动轴装配后不需要额外打定位销即可保证传动同轴度，减少装配时的配作工序。

　　从功能特性上看，这套构件可以实现固定传动比的间歇分度输出，每一次主动拨盘旋转一周，从动槽轮对应转过90度的分度角，正好匹配CA6140车床四工位刀架的转位需求，分度定位精度可以控制在±1′以内，能够满足普通车削加工中多刀切换的定位要求，不需要额外加装定位锁止机构即可保证加工过程中刀架不会出现窜动。在实际使用场景中，除了刀架转位，这套构件也可以适配车床的自动送料间歇进给、润滑系统的间歇供油触发等拓展功能，只需要调整主动拨盘的拨销数量，就可以改变槽轮每次转过的角度，适配不同的工位数量需求。

　　结构设计上特意把构件的润滑通道做了内置处理，安装基面的中心位置预留了注油孔，润滑油可以通过内部通道直接到达拨销和槽轮的啮合面、槽轮和中心轴的配合面，日常维护时不需要拆解构件即可完成润滑保养，适合车间生产环境下的长期连续运行。构件的外露棱边全部做了R2的倒角处理，既避免装配过程中划伤操作人员，也能减少应力集中，提升构件在交变载荷下的疲劳寿命。考虑到车床加工时会产生大量的切削碎屑，构件的外侧预留了密封端盖的安装卡槽，装配端盖后可以阻挡铁屑、切削液进入传动副内部，避免磨粒磨损导致的传动精度下降。

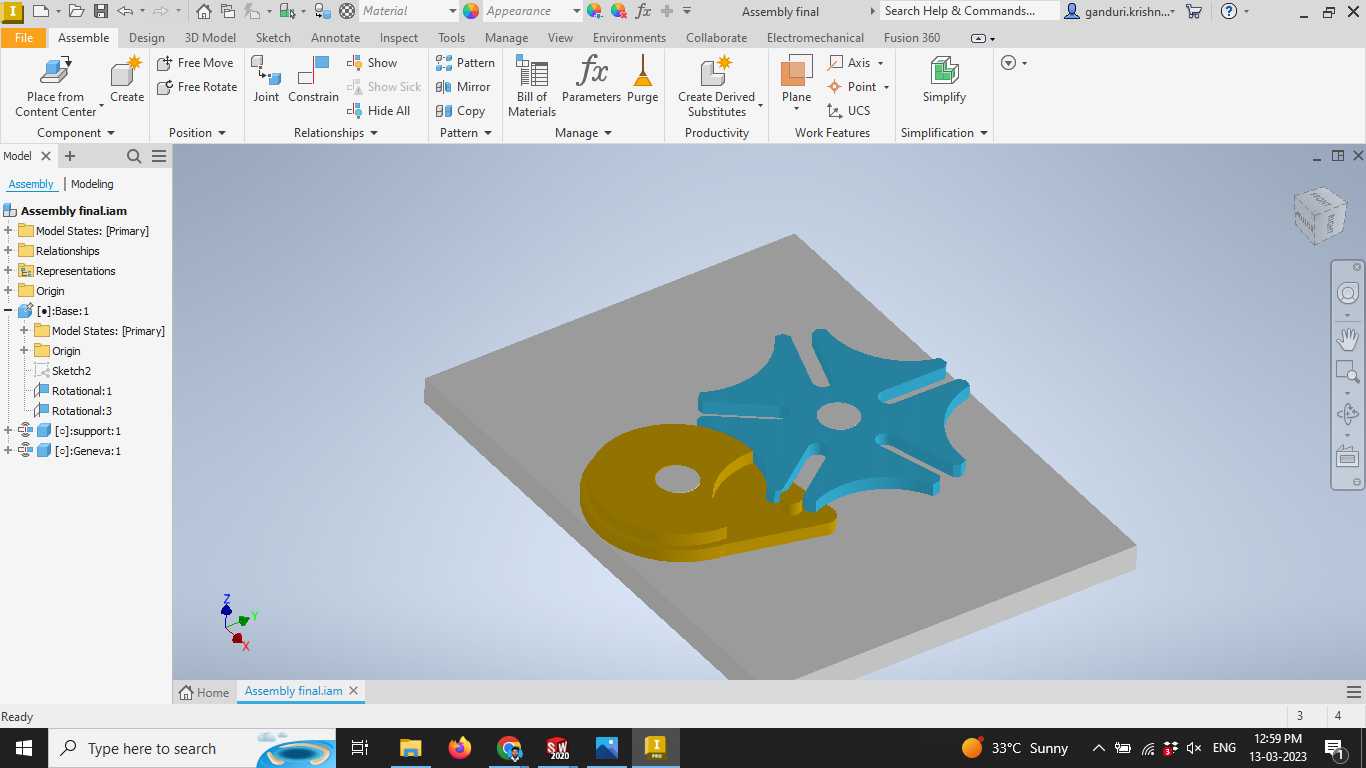

　　在建模过程中，所有配合面的尺寸公差、形位公差都按照车床部件的通用设计标准做了参数化设置，设计人员可以直接根据实际的安装空间调整槽轮直径、拨盘偏心距等核心参数，不需要重新绘制基础轮廓，大幅缩短同类型间歇传动机构的设计周期。针对不同的载荷场景，只需要调整槽轮的厚度参数，就可以适配不同扭矩的传动需求，比如小载荷的仪表车床可以把槽轮厚度减薄到15mm，重载的大规格车床可以把厚度增加到30mm，基础结构不需要做额外改动即可满足强度要求。
