150cc排量发动机气缸散热翅片结构

　　这款气缸翅片是针对小排量风冷动力单元开发的散热结构，主要适配150cc排量级别的单缸动力设备，常见于跨骑摩托车、小型通用动力机组、轻型越野全地形车这类依靠迎面气流完成气缸热交换的应用场景。风冷动力单元没有独立的冷却液循环回路，气缸工作产生的高温完全依靠外壁的散热结构传递到流经的空气中，翅片的结构设计直接决定了动力单元高负荷运转时的热稳定性，一旦散热效率不足，很容易出现活塞膨胀卡滞、机油高温劣化、动力输出衰减等问题。

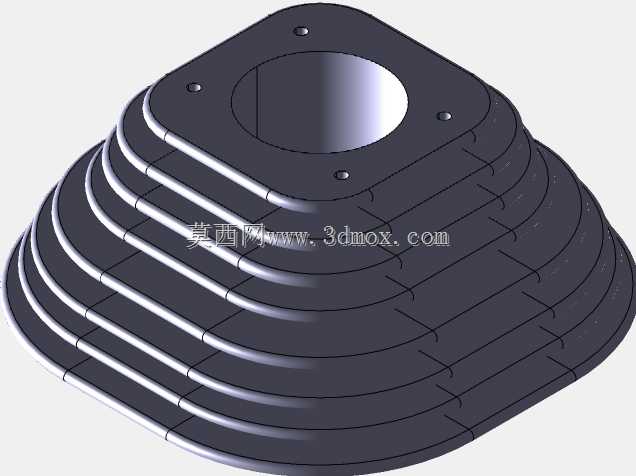

　　从结构设计逻辑来看，这款翅片采用了方基过渡锥台的整体构型，顶部安装面为带圆角的方形结构，预留了四个均匀分布的安装定位孔，能够直接与气缸头的安装基准面贴合，安装面中心的大尺寸通孔与气缸外壁精准匹配，保证热传导路径的连续性，避免装配间隙带来的热阻提升。翅片主体从顶部安装面向下呈阶梯状逐层外扩，每层翅片的厚度保持均匀一致，片层之间预留了足够的气流流通间隙，既能够保证车辆行驶时迎面气流可以顺畅穿过片层间隙带走热量，也能避免间隙过小导致泥沙、灰尘堆积堵塞风道，适配非铺装路面的使用需求。

　　设计过程中重点平衡了散热效率与结构重量的矛盾，传统等直径圆形翅片虽然加工难度低，但在安装边界受限的情况下，有效散热面积利用率不足，这款结构通过逐层外扩的锥台构型，在不超出安装边界的前提下最大化了散热面积，同时对翅片根部做了圆弧过渡处理，既降低了压铸成型时的应力集中问题，也提升了长期冷热交变工况下的结构强度，避免翅片根部出现疲劳裂纹。在重量控制上，通过优化每层翅片的厚度，在保证结构刚性的前提下尽可能降低冗余材料占比，满足小排量动力单元的轻量化设计需求，降低整车的非簧载质量，提升操控灵活性。

　　从安装边界来看，顶部安装面的孔位完全匹配对应排量气缸的通用安装尺寸，不需要额外修改气缸头结构即可完成适配，翅片的最大外轮廓尺寸经过校核，不会与周边的车架、覆盖件、走线布局产生干涉，装配时只需要保证安装面的贴合度，按标准扭矩锁紧固定螺栓即可完成装配，后期维护也不需要复杂的拆解工序，直接清理片层间的积尘就能维持散热效率。实际工况下，这种结构的翅片能够在动力单元持续高转速输出时，将气缸壁温度控制在合理区间，避免热衰现象出现，同时分层的结构也具备足够的结构刚性，日常行驶中的碎石冲击、轻微磕碰不会造成翅片变形断裂，兼顾了散热性能、结构强度与轻量化的多重需求。
