汽车悬架用多片式钢板弹簧结构设计

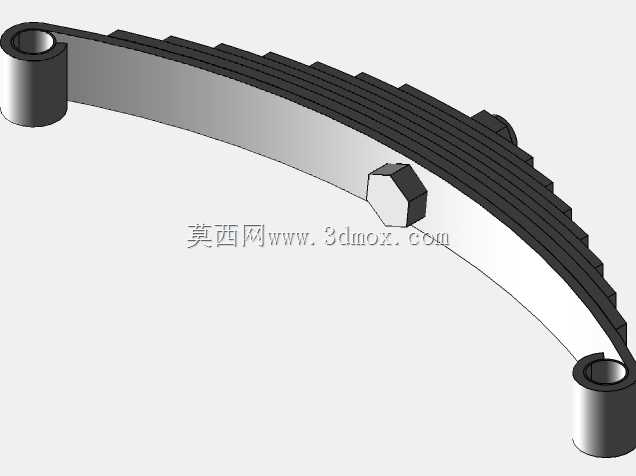

　　在商用车及部分硬派越野乘用车的底盘悬架系统中，多片式钢板弹簧是承担载荷传递、冲击缓冲的核心弹性部件，这套三维结构完整还原了实际装车状态下的板簧总成形态，覆盖了从卷耳安装端到中部固定位的全部结构细节。日常行驶过程中，车轮受到的路面冲击会先传递到板簧两端的卷耳结构，通过叠合钢板之间的摩擦形变与整体弹性弯曲，把突兀的刚性冲击转化为平缓的弹性形变，既能够承载车身及载货的垂直载荷，也能在车辆转向、过坎时限制车桥的横向位移，保证行驶轨迹的稳定性。设计这类板簧结构时，首先要明确两端卷耳的同轴度公差，卷耳内部是用来穿装连接销的位置，直接决定了板簧与车架、车桥连接的转动顺畅度，如果同轴度偏差过大，行驶过程中会出现单侧卡滞、异响甚至早期断裂的问题。

　　中部的六角螺栓结构是把多片钢板锁紧固定的核心，设计时需要保证螺栓头部完全沉放在板簧的定位凹槽内，避免装车后螺栓突出与车桥安装座发生干涉，同时每片钢板的曲率都要经过匹配计算，空载状态下最长的主片承担主要的预紧力，副片在载荷增加到一定阈值后逐步接触参与承载，避免单片钢板应力集中导致的疲劳损坏。从安装边界来看，两端卷耳的中心距是匹配悬架行程的核心参数，板簧总成的总厚度要匹配车桥安装座的U型螺栓夹持范围，叠片之间的间隙设计要兼顾形变时的摩擦减震效果与泥水排出需求，避免长期使用后泥沙卡滞导致板簧弹性下降。这套结构的外形完全贴合实际装车的弧形轮廓，每片钢板的边缘都做了圆弧过渡处理，减少应力集中点，端部的卷耳做了加厚处理，

　　因为卷耳位置是动态应力最高的区域，车辆制动、加速时的纵向力都会通过卷耳传递，加厚设计能大幅提升结构的抗疲劳寿命。在实际选型匹配时，还要结合车辆的额定载重量调整板簧的片数、单片厚度以及整体曲率，载重量越大的车型，板簧的片数越多、单片厚度越大，整体的刚度也更高，而偏向舒适性的车型会减少片数、采用变曲率设计，让板簧在小震动时刚度更低，过滤细碎颠簸的效果更好。建模过程中每片钢板的叠合顺序都严格按照实际装配逻辑排布，主片长度最长，两端直接成型卷耳，后续的副片长度依次递减，每片的曲率半径逐步变化，保证装配后各片之间有均匀的预紧应力，不会出现局部虚接的情况，中部的锁紧螺栓位置精准对齐每片钢板的中心孔，还原实际装配时的定位逻辑，能够直接用于悬架系统的装配干涉检查、运动仿真分析。
