非充气式免维护空心轮胎结构

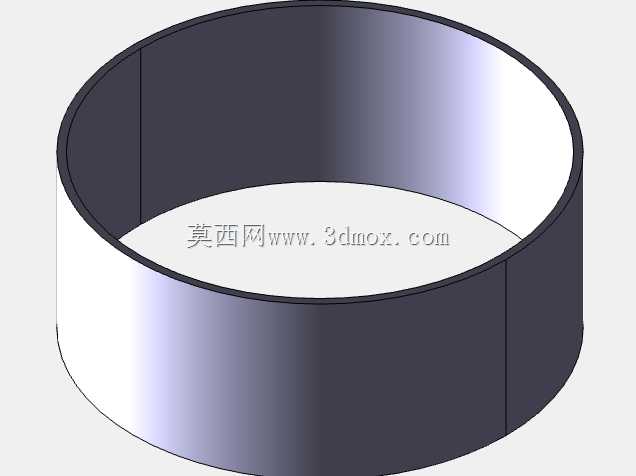

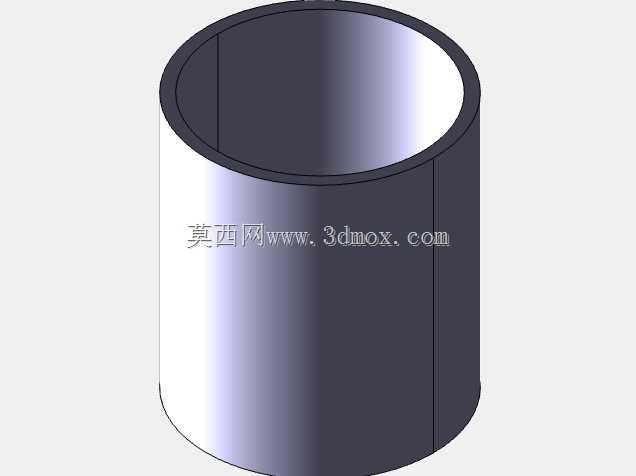

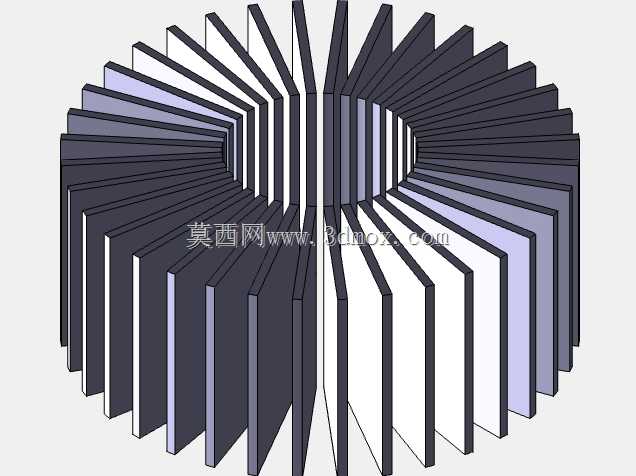

　　该结构呈现为一个同轴回转的空心筒形行走部件，整体没有传统轮胎的充气内腔、气门嘴、胎面花纹块以及轮辐连接特征，更接近非充气轮胎在早期方案验证阶段的主体承载环。建模时以中心轴线为旋转基准，外圆柱面、内圆柱面和两端环形端面均保持较高同轴度，壁厚沿周向均匀过渡，这种几何处理有利于后续在有限元软件中施加径向载荷、侧向载荷和接触边界，观察筒体在压缩、弯曲和扭转耦合状态下的应力分布。

　　在低速搬运车、厂区平板车、园林机械、简易轮椅或特殊无人平台上，轮胎失效往往不是因为高速磨耗，而是来自尖锐物穿刺、气压流失、长期静置压扁以及维护不便。非充气方案的核心价值，就是把“依赖气体压力维持形状”的设计转变为“依靠材料和结构自身承载”。图中筒形主体可以理解为弹性支撑环的基础外形：外圆负责与地面或滚道接触，内圆预留与轮毂、衬套或支撑盘配合的边界，两端面则用于限制轴向窜动，并为后续加装挡圈、端盖或连接法兰留出空间。

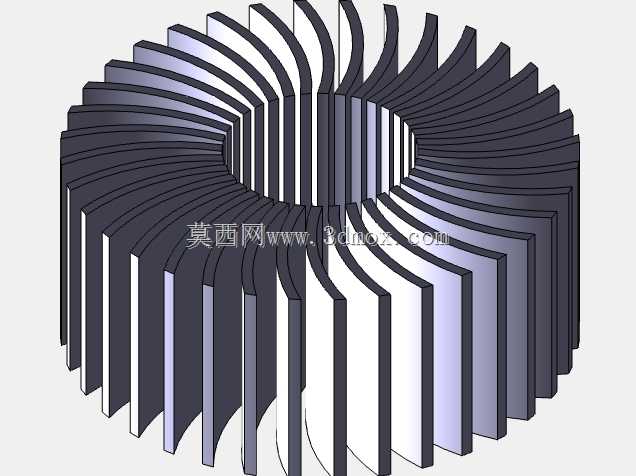

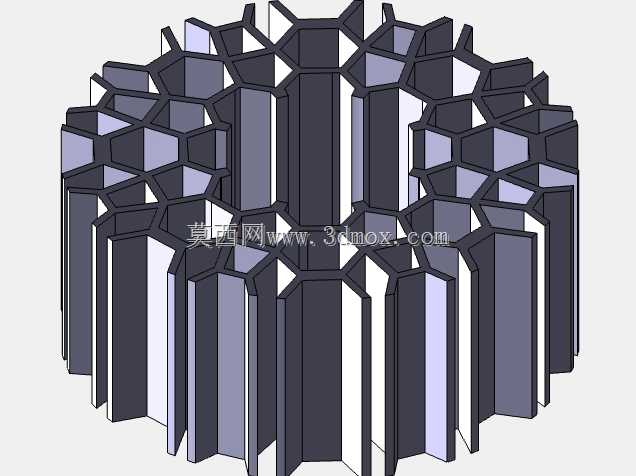

　　从结构思路看，空心筒体并非简单减少材料。壁厚过大时，整体刚度过高，经过凸起、碎石或接缝时难以产生足够变形，振动会直接传递到车架和轴系；壁厚过小，则在满载径向压缩下容易出现屈曲、折痕或局部失稳。设计中需要结合材料弹性模量、许用应变、整车轴荷和滚动半径反复校核。若采用聚氨酯类弹性体，可通过控制邵氏硬度和壁厚获得类似充气胎的缓冲击感；若采用橡胶复合结构，则需要在内部增加支撑肋、蜂窝层或增强帘线，使胎面区域耐磨、侧壁区域柔韧、内圈连接区域稳定。

　　外形尺寸方面，模型的关键边界包括外径、内径、轴向宽度和环向壁厚。外径决定滚动半径，直接影响车辆通过性、驱动力矩和速度换算；内径决定轮毂适配范围，过松会造成转动偏心和剪切磨损，过紧则增加装配难度并可能使内圈产生附加预应力；轴向宽度关系到接地面积和侧向稳定性，宽体结构承载能力更强，但转向阻力和材料成本也会增加；壁厚则是刚度调节的主要变量，需要在吸振、承载、耐久和重量之间取得平衡。

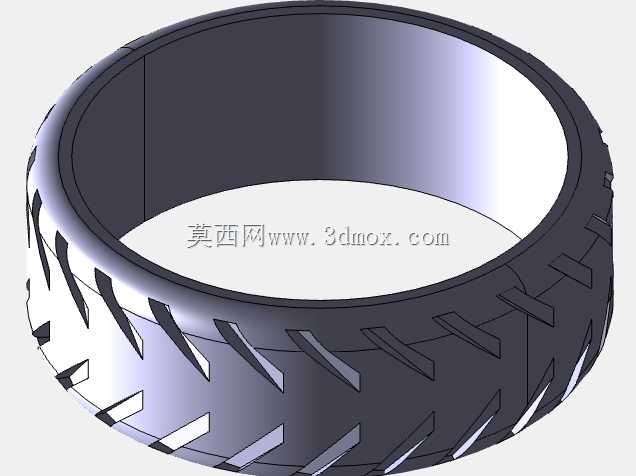

　　安装边界上，这类部件通常不单独工作，而是与刚性轮毂、轴承、转轴或分体式支撑轮配合。内圆柱面可设计为直孔配合，也可增加键槽、定位台阶或硫化粘接面；两端可设置挡边，防止轮胎在侧向力作用下脱离轮辋。若用于导向轮或从动轮，内圈还可嵌入轴承座，使外圈滚动而内圈保持定位；若用于驱动轮，则需要考虑扭矩传递，不能只依靠接触面摩擦。模型当前保留了简洁连续的曲面，便于工程师在后续详细设计中加入胎面纹路、减重孔、弹性肋板、金属嵌件和装配倒角。

　　实际工况分析不能只看静态外形。轮胎滚动经过障碍时，筒体局部会被压扁，材料在接地区域进入循环弯曲状态；转向时，外圆与地面之间产生侧向摩擦力，内圈与轮毂之间则形成反向约束；制动时，切向力会尝试让胎体相对轮毂转动。因此，三维建模除了表达外观，还应服务于装配检查和运动校核：外圆不得与车架、挡泥板或支腿发生干涉，端面不得与轴承座、锁紧螺母摩擦，内圈与轮毂的配合长度要能承受偏载，拆装路径上也要预留压装或剖分紧固空间。

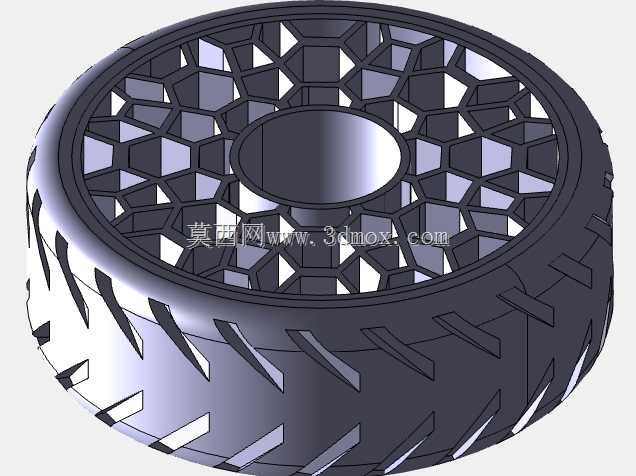

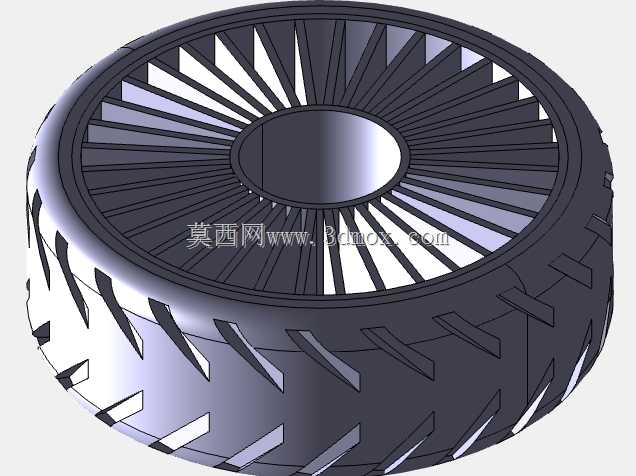

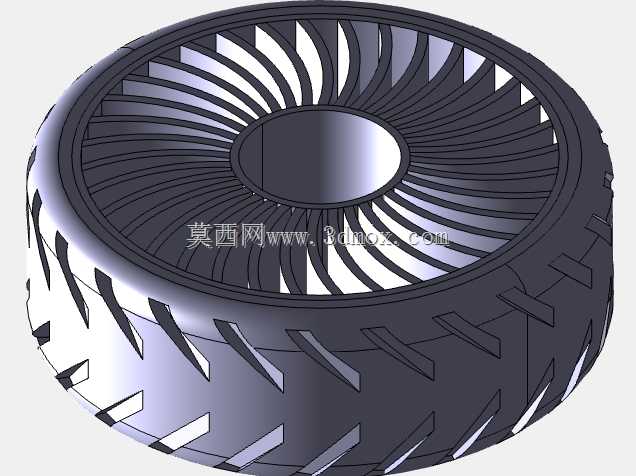

　　该模型适合作为非充气轮胎方案的概念载体，在此基础上可继续细化胎面弧度、侧壁开口、内部点阵支撑和轮辋连接结构。对于设备选型人员而言，它提示了免充气行走轮的基本边界：用连续环形承载替代气压支撑，用材料变形吸收冲击，用内圈配合传递载荷；对于结构设计人员而言，简洁筒体并不是最终成品，而是后续进行刚度匹配、疲劳分析、接触仿真和加工工艺规划的起点。
