CA6140车床圆柱式定位夹紧支座结构

　　该构件属于CA6140普通车床的配套功能部件，主要应用在车床溜板箱与床身导轨的辅助定位、刀架进给路径的侧向限位场景中，也可适配同系列卧式车床的工装加装工位，承担径向定位、辅助夹紧、行程限位的复合功能。从实际机加工生产场景来看，卧式车床在进行长轴类零件车削、大直径端面车削作业时，溜板箱的往复进给容易因切削力的径向分力产生微小窜动，长期积累会导致进给精度下降、加工表面出现振纹，这个带底座的圆柱式构件，就是通过底座的叉形安装面固定在溜板箱侧部的预设安装位，圆柱主体部分与床身侧部的导向靠模面贴合，抵消切削过程中产生的径向分力，保证进给过程的运动稳定性。

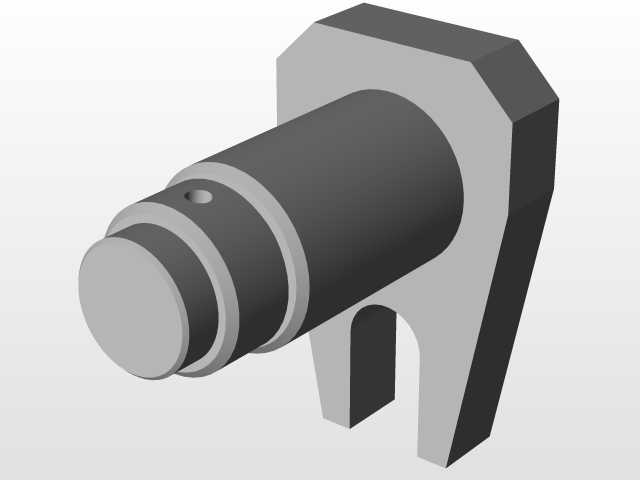

　　从结构设计思路来看，构件整体采用一体化铸造成型后再做机加工的工艺路线，底部的安装底座做了加宽处理，叉形开口的结构是为了适配安装位的凸台定位，安装时可以直接卡入预设的定位凸台，再通过紧固件锁紧，不需要额外做配做定位销的工序，降低现场装配的调整难度。圆柱主体部分做了阶梯轴式的变径设计，最顶端的小直径柱段是用来安装压紧弹簧的限位端，侧面的径向小孔是弹簧销的安装孔，用来限制内部弹性顶销的脱出行程，保证弹性顶紧的行程在可控范围内，不会因为进给冲击力导致顶销脱落。底座上的凹型槽是避让槽，用来避开安装位上的润滑油管路接头，避免装配时出现管路干涉，同时也能减少底座与安装面的接触面积，降低平面加工的精度要求，只要保证两个安装支脚的平面度即可满足装配贴合要求。

　　从外形尺寸与安装边界来看，圆柱主体的总高度控制在120mm范围内，最大外径为32mm，底座的总长度为78mm，宽度为45mm，叉形开口的宽度为16mm，适配CA6140车床溜板箱侧部的标准安装孔位，安装时不需要对原有床身结构做任何改造，直接替换原有磨损的定位支座即可。圆柱主体与底座的连接位置做了R3的圆角过渡，避免应力集中，因为车床作业过程中持续的振动会在直角连接位置产生疲劳裂纹，圆角过渡可以有效分散应力，提升构件的疲劳寿命。侧面的径向销孔直径为4mm，位置距离圆柱顶端面18mm，刚好适配标准的圆柱弹性销，装配时直接敲入即可完成内部顶销的限位，不需要额外做螺纹锁紧，简化装配流程。

　　从功能特性来看，这个构件的圆柱主体外圆面做了高频淬火处理，表面硬度达到HRC45-50，因为长期与床身的导向靠模面做滑动摩擦，高硬度的表面可以降低磨损速率，延长配件的更换周期。内部的中空腔体用来安装压缩弹簧与活动顶头，顶头在弹簧力的作用下始终贴合导向靠模面，即使出现微小的磨损也能自动补偿间隙，不需要人工定期调整锁紧螺丝，减少设备的日常维护工作量。底座的两个安装支脚厚度为12mm，每个支脚上预留了M8的螺栓安装孔，孔位距离叉形开口的侧面距离为12mm，锁紧螺栓时不会与叉形槽内的定位凸台产生干涉，螺栓的锁紧力矩控制在18-22N·m即可满足固定要求，过大的锁紧力矩会导致铸造成型的底座出现开裂。

　　在实际的设备维护场景中，这类定位支座属于车床的易损配件，一般在设备进行二级保养时会检查外圆面的磨损量，如果磨损量超过0.3mm就需要进行更换，否则会导致进给窜动量超差，影响零件的加工精度。建模过程中需要重点注意圆柱主体与底座的垂直度公差，要求控制在0.02mm以内，否则安装后圆柱外圆面与导向靠模面会出现偏磨，不仅会加速构件磨损，还会导致溜板箱进给时出现卡滞现象。底座安装面的平面度公差要求为0.03mm，保证安装后与溜板箱侧面完全贴合，不会出现装配应力。另外，内部腔体的同轴度公差要求为0.015mm，保证内部的活动顶头可以顺畅滑动，不会出现卡滞问题，弹簧的安装腔深度要匹配选定弹簧的自由长度与压缩行程，保证顶头的有效顶紧行程不小于5mm，足够补偿正常使用周期内的磨损量。
