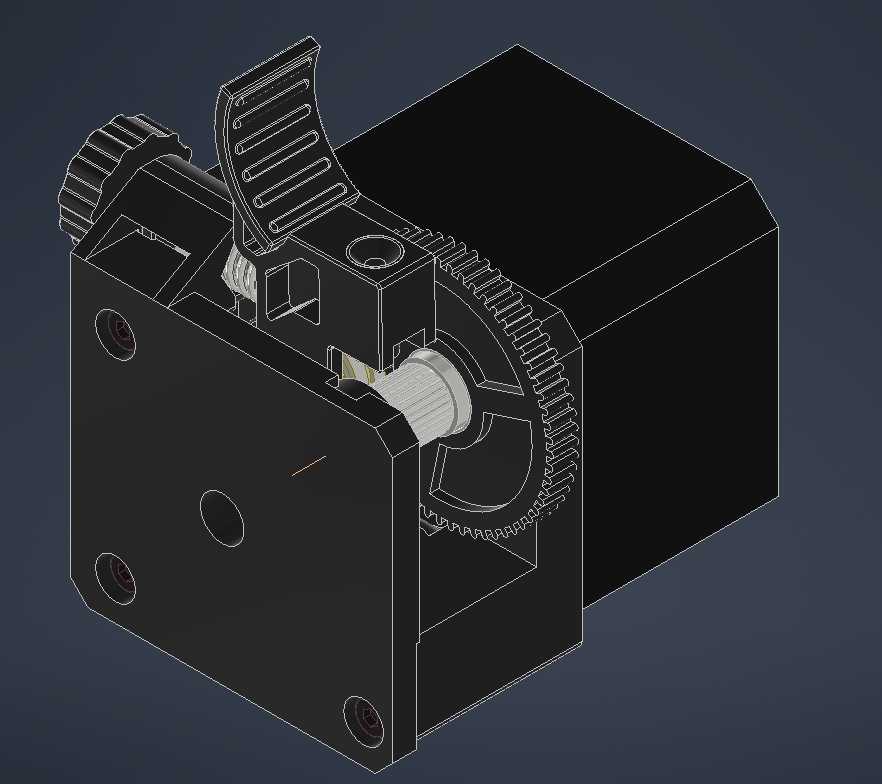

E3D Titan挤出机克隆结构复刻设计

　　桌面级FDM 3D打印设备的送料挤出环节，直接决定了耗材输送的稳定性与打印成型精度，这款复刻E3D Titan结构的挤出机，正是针对桌面级打印场景下近程、远程送料的通用需求做的结构还原，适配常规1.75mm直径的PLA、ABS、PETG等主流打印耗材，可覆盖绝大多数消费级、入门级工业桌面3D打印机的挤出端改造与替换需求。从实际应用场景来看，这类挤出机构既可以安装在打印头滑台做近程挤出，降低耗材输送的阻力滞后，适配柔性耗材的顺畅送料，也可以通过导料管连接做远程挤出安装，减轻运动端负载提升打印运动速度，在DIY打印机组装、旧机型挤出端升级、打印故障件替换等场景下都有很高的适配性。

　　从功能特性来看，该结构采用大减速比的齿轮组传动设计，通过主动齿轮与从动送料轮的配合，将步进电机的扭矩放大后传递到耗材上，保证送料过程中足够的挤压力度，避免高速打印时出现的送料打滑、耗材挤出不足等问题；结构上集成了快拆式的压料手柄，扳动手柄即可抬起压料轮，方便耗材穿入、取出以及堵料故障的快速清理，无需额外工具拆解，日常维护操作效率更高；压料轮的压紧力度可通过侧边的调节结构微调，针对不同硬度、不同直径公差的耗材，都能调整到合适的压紧力，既不会因为压力过大刮伤耗材表面造成碎屑残留，也不会因为压力不足出现送料打滑。

　　设计思路上，整体结构优先保证安装兼容性，主体安装孔位参照原版Titan挤出机的标准孔距设计，可直接适配市面上绝大多数的E3D通用热端安装位，以及42型步进电机的安装尺寸，无需额外做转接件加工即可完成装配；结构件的壁厚做了均匀化处理，兼顾结构强度与轻量化需求，主体安装座的受力部位做了局部加厚，避免长期使用中受齿轮传动的交变应力出现开裂变形，齿轮啮合的间隙在建模时预留了合理的装配公差，既保证齿轮传动顺畅无卡滞，也不会因为间隙过大出现传动回程误差，影响送料精度。送料轮的齿形参数参照通用送料轮的标准设计，齿尖做了圆角处理，避免咬合耗材时切入过深造成耗材碎屑脱落，堵塞送料通道。

　　从安装边界与尺寸来看，整体结构的外形轮廓控制在紧凑的尺寸范围内，横向、纵向的安装尺寸适配常规桌面打印机的X轴滑台安装空间，不会因为结构体积过大与打印机的框架、其他运动部件产生运动干涉；安装孔的位置精度在建模时严格对齐基准面，保证步进电机输出轴与送料轮轴的平行度，避免齿轮传动过程中出现偏磨、噪音过大的问题；送料通道的内孔直径做了略大于耗材直径的设计，保证耗材在通道内穿行顺畅无阻滞，通道出口与热端进料口的对接位置做了同轴度约束，避免耗材在对接位置出现弯折、卡滞。整个结构的装配逻辑清晰，所有零部件都有明确的定位基准，装配时无需复杂的调整即可保证各运动部件的配合精度，齿轮组的润滑预留空间也做了考量，长期运行时可添加润滑脂降低传动磨损，延长部件使用寿命。在实际打印测试场景下，该结构可稳定支持常规打印速度下的持续送料，面对回抽动作频繁的打印模型时，齿轮传动的回程间隙小，回抽精度可控，能有效减少打印件的拉丝、漏料等表面缺陷，针对TPU这类柔性耗材，近程安装状态下的送料阻力小，不会出现耗材在送料通道内弯折堆积的问题，可稳定支持柔性耗材的打印作业。
