汽车通风打孔盘式制动器三维结构设计

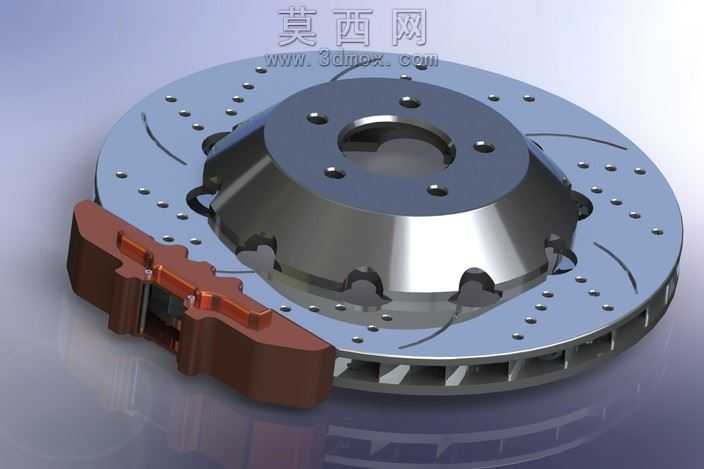

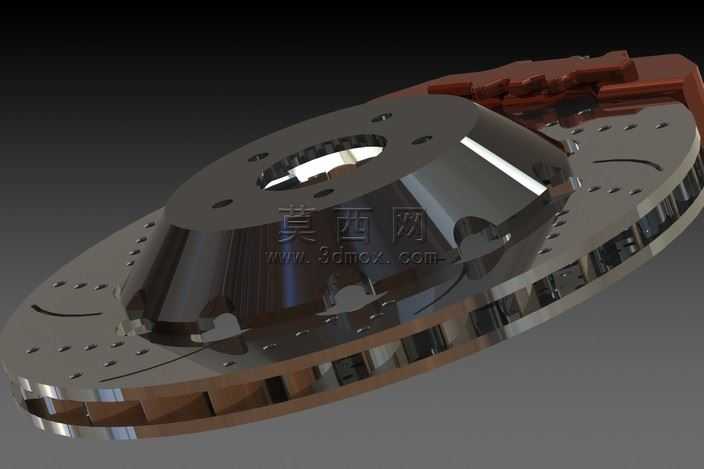

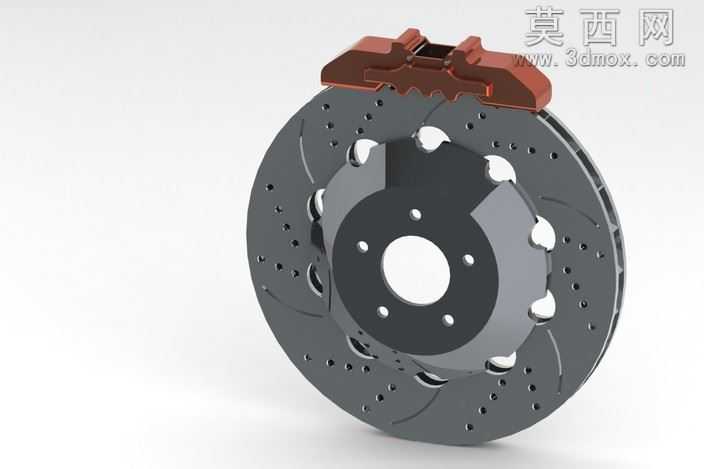

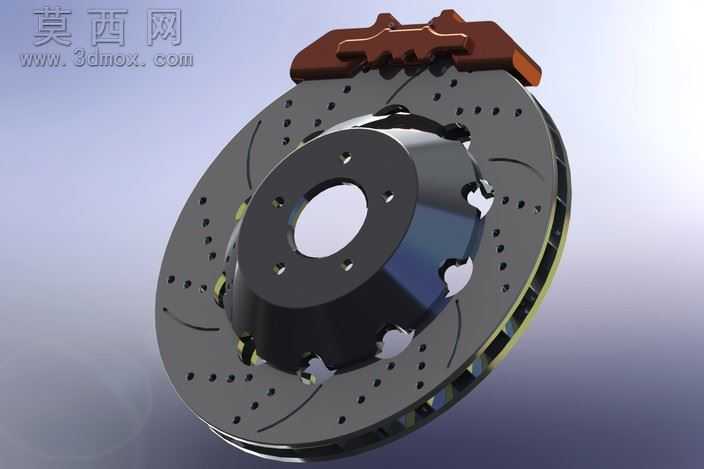

本作品为汽车用通风打孔型盘式制动器的三维结构设计，建模过程严格遵循实车制动部件的尺寸比例与装配逻辑，完整还原了浮动式制动卡钳、通风打孔制动盘、轮毂连接法兰、刹车片安装位等核心结构。建模阶段先通过草图绘制制动盘的基础轮廓，精准定位中心安装孔、轮毂定位止口、散热通风道的分布路径，采用拉伸、切除、阵列等特征命令完成制动盘主体构建，盘面的散热打孔采用圆周阵列方式均匀排布，既保证散热孔的位置精度，也还原了量产打孔刹车盘的减重、散热、排屑的功能设计，通风道采用弧形曲面结构，模拟车辆行驶时的导风散热路径，提升制动工况下的热衰减抗性。制动卡钳部分采用分体式建模思路，分别构建卡钳本体、活塞安装腔、刹车片限位槽、卡钳安装支耳等结构，还原浮动卡钳的滑动配合结构特征，卡钳表面的加强筋、安装定位孔均按照实际装配需求设计，保证卡钳与转向节的安装位匹配度。材质渲染阶段，制动盘主体采用高碳铸铁材质表现，还原金属部件的哑光金属质感，盘面做轻微的使用纹理处理提升真实感，卡钳部分采用耐高温红色烤漆材质，还原改装及高性能卡钳的外观表现，刹车片部分采用半金属摩擦材料的深灰粗糙质感，连接法兰部分采用阳极氧化金属质感区分不同部件。整体装配采用同轴心、面重合等标准配合关系，还原制动器与轮毂的实际装配状态，可清晰展示制动过程中卡钳夹紧制动盘的动作逻辑，结构设计兼顾了制动性能需求与散热可靠性，完整呈现盘式制动器的核心构造与工作原理，可用于汽车制动系统结构教学、零部件设计参考等场景。
