机动车用通风打孔盘式制动器三维设计

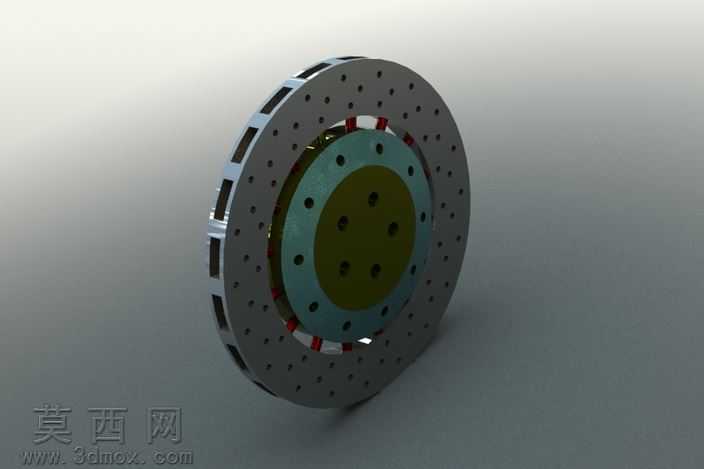

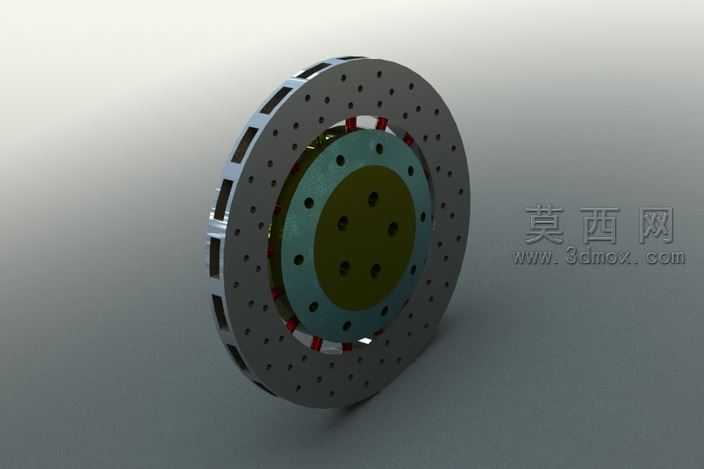

本作品为机动车使用的盘式制动器三维建模成果，建模过程中严格遵循实车制动部件的尺寸比例与装配逻辑，首先完成制动盘主体的结构搭建：制动盘采用双层通风式结构设计，两层盘体之间预留均匀分布的通风导流通道，盘体工作表面设计有规则排布的散热钻孔，可在制动过程中加快空气流通，快速导出摩擦产生的高温，避免制动热衰减现象出现。建模时对盘体边缘的通风槽开口做了等距阵列处理，保证每一处通风通道的截面尺寸一致，还原量产部件的散热设计逻辑。在制动盘中心连接部位，建模还原了与轮毂对接的安装法兰结构，法兰盘面设计有对应数量的螺栓安装孔，孔位做了沉头处理，可保证螺栓安装后与盘面齐平，不会出现凸起干涉的问题；法兰与制动盘之间的连接过渡区域做了圆弧倒角处理，既还原真实部件的应力分散设计，也避免三维模型出现尖锐棱角导致的渲染失真。材质渲染阶段，制动盘摩擦工作面采用高碳铸铁材质表现，还原金属哑光灰的粗糙质感，表面的散热钻孔内壁做了轻微的阴影加深处理，突出孔洞的深度感；中心安装法兰采用氧化处理的金属材质，呈现偏暗的青蓝色金属质感，与铸铁盘面形成明确的材质区分；盘体夹层之间的弹性定位部件采用红色耐高温弹性材质表现，还原制动盘浮动定位结构的真实材质特征。整体装配结构严格遵循盘式制动器的实际配合关系，各部件之间预留了合理的装配间隙，不存在结构穿模、干涉的问题，模型可直接用于制动系统结构展示、工作原理演示、相关教学场景使用。设计过程中重点还原了打孔通风盘的核心结构优势，既保证外观与量产车用高性能制动盘高度一致，也完整保留了各部分结构的细节特征，能够直观展现盘式制动器的组成结构与设计特点。
