管壳式列管热交换器三维结构设计

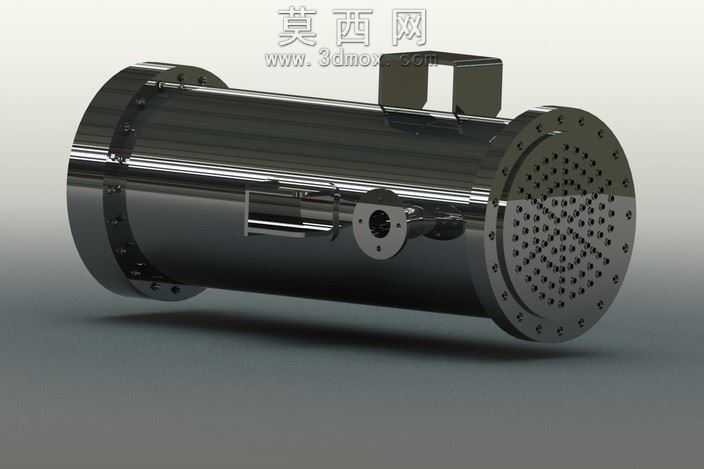

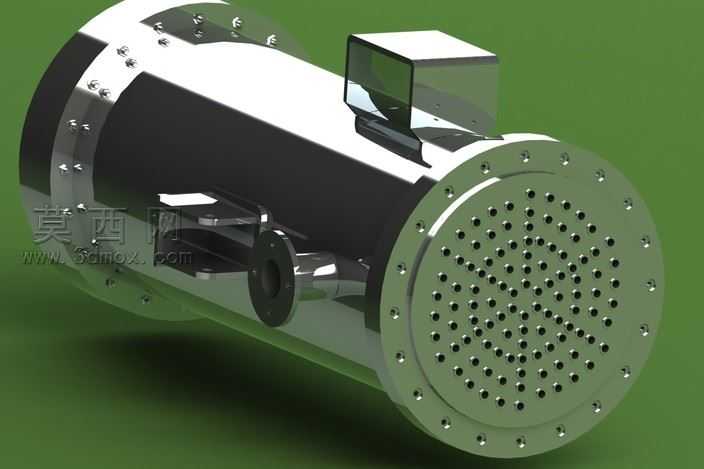

本作品为管壳式列管热交换器的三维设计成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先对核心承压筒体进行基准定位，按照筒体内径、壁厚、长度的设计参数完成回转体特征构建，筒体两端预留法兰连接的定位基准，确保后续管板装配的同轴度公差符合设计要求。管板部分采用阵列特征完成全部换热管孔的排布，按照正三角形布管规则均匀布置数百个管孔，每个管孔的孔径、孔间距严格匹配换热管的装配尺寸，管板外缘的螺栓孔同样采用圆周阵列方式生成，螺栓孔的数量、孔径、分布圆直径与筒体端部法兰完全对应，保证连接时的密封压紧力均匀分布。换热管束部分逐根匹配管板孔位完成装配，管束两端与管板的连接结构做了细节还原，清晰呈现胀接或焊接的装配关系，同时在筒体内侧还原了折流板结构，折流板的缺口高度、板间距按照换热流程的流体阻力设计要求设置，可引导壳程流体反复横向冲刷管束，提升整体换热效率。筒体外部的接口结构做了精细化建模，包括壳程的流体进出口接管、管程的封头连接结构，接管位置的补强圈、连接法兰都做了特征还原，接管法兰的密封面形式、螺栓孔排布都符合通用管道连接标准。筒体顶部的接线盒或仪表安装座结构也做了完整呈现，安装座与筒体的焊接连接结构、座体的腔体结构都清晰可见，满足温度、压力等监测仪表的安装需求。材质与渲染阶段，针对不同部件做了差异化材质赋予，筒体主体采用哑光深灰金属材质模拟碳钢承压壳体，管板、法兰、螺栓等连接件采用军绿色金属漆质感，还原工业设备的防腐涂层效果，金属部件的粗糙度、反光度参数经过反复调试，既体现金属材质的质感，又避免过度反光影响结构展示。渲染背景采用低饱和度的纯色背景，配合柔和的漫反射光照，让设备的外轮廓、法兰端面的管孔排布、外部接口的位置关系都清晰呈现，同时通过半透明预览效果可直观展示内部管束与折流板的排布逻辑，完整呈现热交换器的工作结构原理。整个建模过程遵循从整体基准到局部细节的设计思路，先确定核心换热腔体的轴线基准，再依次完成两端管板、换热管束、外部壳体、连接接口、附属安装件的搭建，每一步都校验装配干涉问题，确保所有部件的装配关系准确，既可以用于换热设备的结构原理展示，也可作为后续工程图纸输出、流体仿真分析的基础模型。
