鼓式制动蹄艾幕角组件三维结构设计

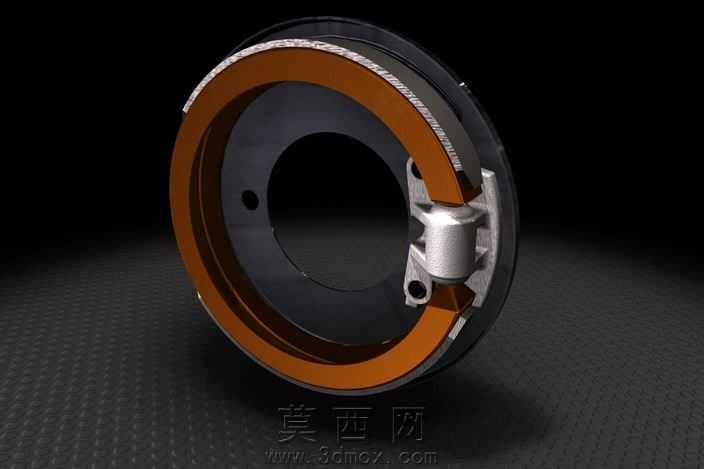

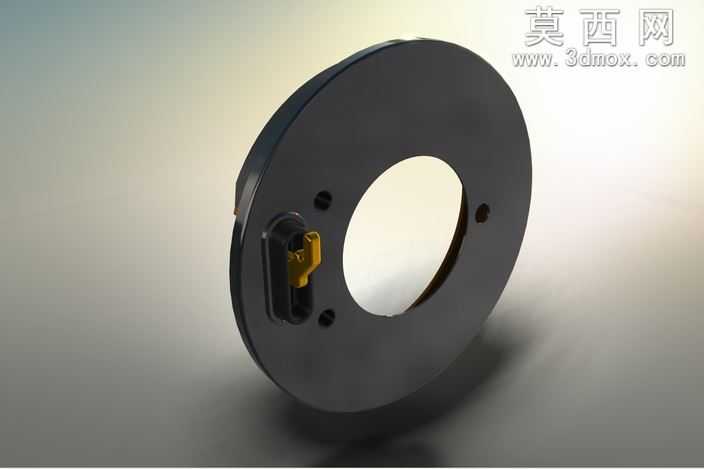

本模型为鼓式制动系统核心组件制动艾幕角（即制动蹄角结构），采用Autodesk Inventor完成全参数化三维建模，整体建模过程遵循机械设计装配逻辑，先完成单个零件的特征构建再进行约束装配，保证各部件配合关系符合实际制动机构的运动要求。模型主体包含制动蹄基体、摩擦衬片、连接支承销座、复位弹簧安装位等核心结构，建模时对蹄片的弧形轮廓做了精准的曲率约束，保证摩擦衬片安装面的弧度与制动鼓内圆轮廓完全匹配，避免出现装配干涉或制动贴合不良的问题。材质渲染阶段，针对不同部件做了差异化的材质属性设置：制动蹄基体采用铸钢材质，调整金属粗糙度参数还原铸铁件哑光深灰的金属质感，边缘做细微的倒角处理避免应力集中的结构特征；摩擦衬片采用复合摩擦材料材质，设置棕褐色半哑光表面质感，添加细微的颗粒纹理还原摩擦材料的粗糙表面特性；连接金属构件采用锻钢材质，调高金属反光度呈现机加工零件的亮面金属质感，安装孔位做了真实的沉孔、倒角细节还原。结构设计上，该制动艾幕角作为制动蹄的端部支承结构，精准还原了开口卡槽、销孔定位结构、衬片铆接位等细节，蹄片的加强筋结构做了等厚度处理，符合冲压焊接制动蹄的实际生产工艺要求，各部件之间的装配间隙预留合理，可直接用于制动机构的运动仿真演示，验证制动时蹄片张开贴合制动鼓的运动行程是否符合设计要求。整体模型渲染采用深色纹理工作台作为展示背景，打光采用三点布光方式，主光从侧上方照射突出部件的弧形轮廓与材质层次，辅光补全暗部细节避免结构阴影过深丢失细节，背光勾勒部件边缘轮廓提升整体立体感，最终呈现的渲染效果清晰展示了制动艾幕角组件的装配关系与结构特征，可作为鼓式制动系统教学演示、结构设计参考的数字化三维模型使用，模型各零件特征可编辑，支持后续根据实际参数调整尺寸、修改结构，适配不同规格的鼓式制动器设计需求。
