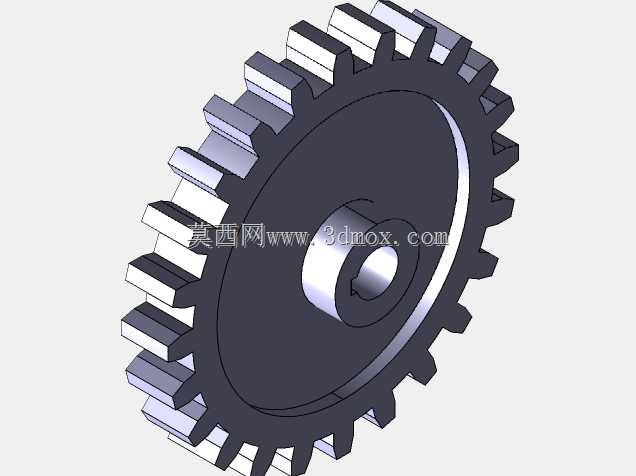

24齿直齿圆柱传动齿轮结构设计

　　在常规机床进给传动、小型输送线动力传递、轻工设备变速机构这类对传动平稳性有基础要求的场景里，直齿圆柱齿轮始终是应用占比最高的传动零件之一，本次设计的24齿直齿轮，正是面向中低转速、中等载荷的开式/半开式传动场景开发，适配常规轴系安装需求，可直接替换同参数的老旧磨损齿轮，也可作为新建设备传动链的标准传动单元使用。从实际功能落地的角度看，这类齿轮的核心作用是在平行轴之间传递恒定转速比的旋转动力，相比斜齿轮它没有轴向力产生，安装时不需要额外配置承受轴向载荷的轴承组，对支撑结构的强度要求更低，装配调整的难度也更小，非常适合布局空间紧凑、维护频次较高的设备工位使用，比如普通车床的进给箱传动组、小型台钻的主轴变速单元、

　　农用加工机械的动力传递路径里，都能见到同结构齿轮的应用。设计过程中首先敲定的是齿部参数，24齿的齿数选择避开了根切风险的临界齿数，不需要做额外的齿顶高修正就能保证齿根强度，齿形采用标准渐开线齿廓，压力角取通用的20度，能和市面上绝大多数同模数的直齿轮实现正确啮合，不需要定制配对件，大幅降低了备件采购和替换的成本。齿轮的轮毂部分采用台阶式内孔设计，中间的通孔用于穿过安装轴，孔壁预留了键槽安装位置，可通过平键实现和轴的周向固定，传递扭矩时不会出现相对打滑的问题；轮毂向外延伸的辐板采用实心圆盘结构，没有做减重孔设计，一方面是因为这个尺寸量级的齿轮本身重量不大，实心结构的辐板能更好地平衡铸造或机加工过程中的内应力，

　　避免长期运转后出现辐板变形导致的齿圈跳动，另一方面实心结构的抗冲击能力更强，在设备启停瞬间的冲击载荷作用下，不会出现辐板开裂的失效问题。齿圈部分的齿宽经过匹配计算，既保证了足够的齿面接触面积，让单位面积承受的压应力处在材料许用范围内，避免过早出现点蚀失效，又不会因为齿宽过大导致安装时对轴系平行度的要求过度提升，就算安装时存在微小的角度偏差，也不会出现齿端偏载导致的局部异常磨损。从安装边界来看，齿轮的轴向定位依靠轮毂两侧的轴肩或者轴用挡圈实现，设计时已经预留了挡圈的安装槽位，不需要用户二次加工；径向方向齿顶圆和周边箱体、护罩的安全间隙按照常规传动设计规范留足，运转时不会出现和周边结构剐蹭的问题。实际选型替换时，

　　只需要确认配对齿轮的模数、齿数、安装轴径和键槽尺寸匹配，就可以直接安装使用，安装前需要注意去除齿部的加工毛刺，涂抹适配的润滑脂，开式传动场景下要定期清理齿面附着的粉尘碎屑，就能保证齿轮的使用寿命达到设计预期。这类齿轮的失效形式大多是齿面磨损和齿根疲劳断裂，设计时已经在齿根处做了圆角过渡处理，减少了应力集中的问题，只要载荷在设计额定范围内，不会出现突发断齿的故障。在传动精度层面，该齿轮的齿向公差、齿形公差都按照中等精度等级加工，完全满足普通工业设备的传动需求，不需要达到高精度齿轮的加工成本，在成本和性能之间做到了合理平衡，非常适合通用工业场景的批量应用。
