多自由度齿轮联动夹持机械臂结构

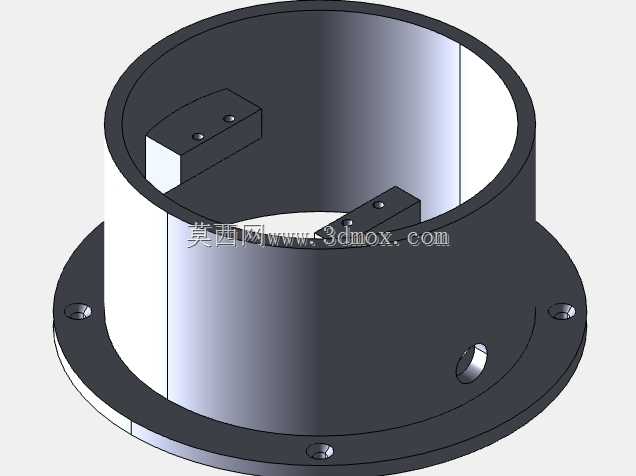

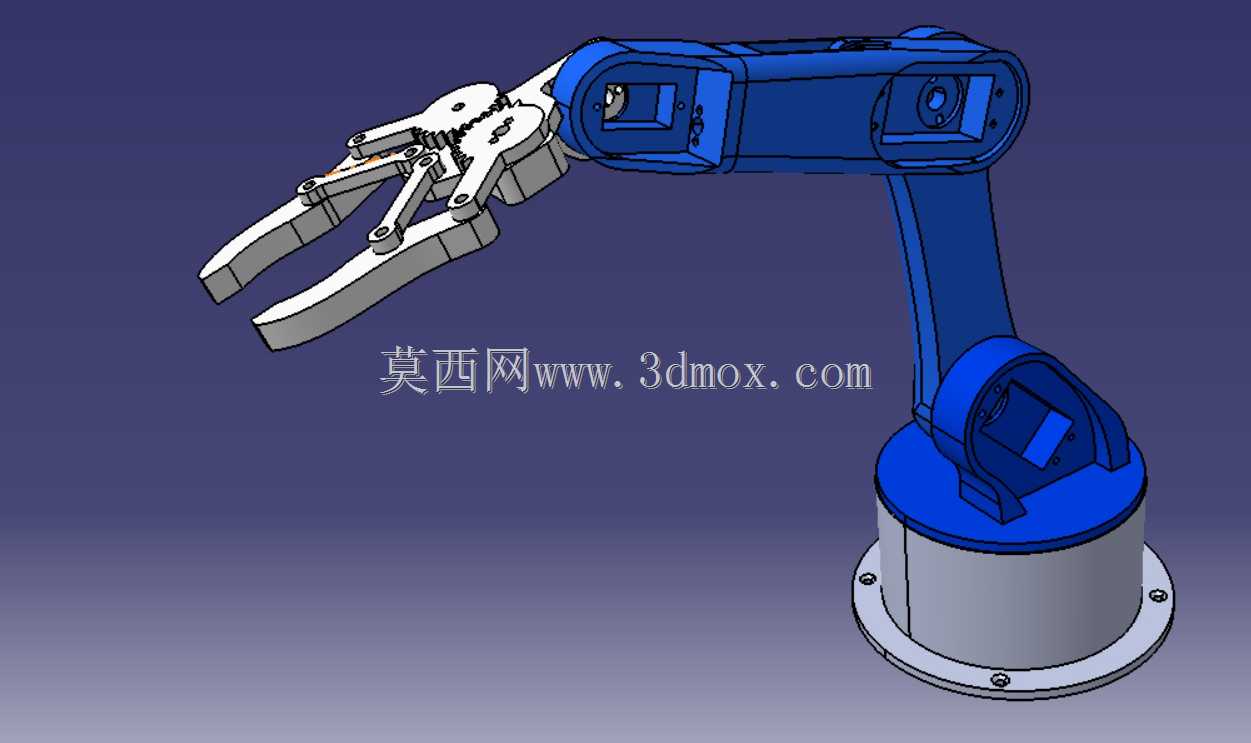

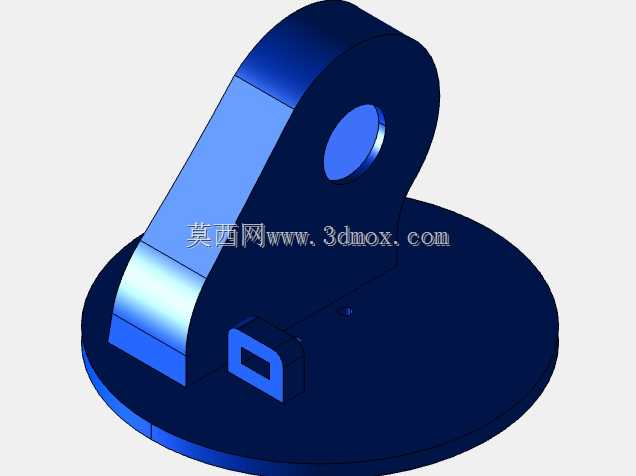

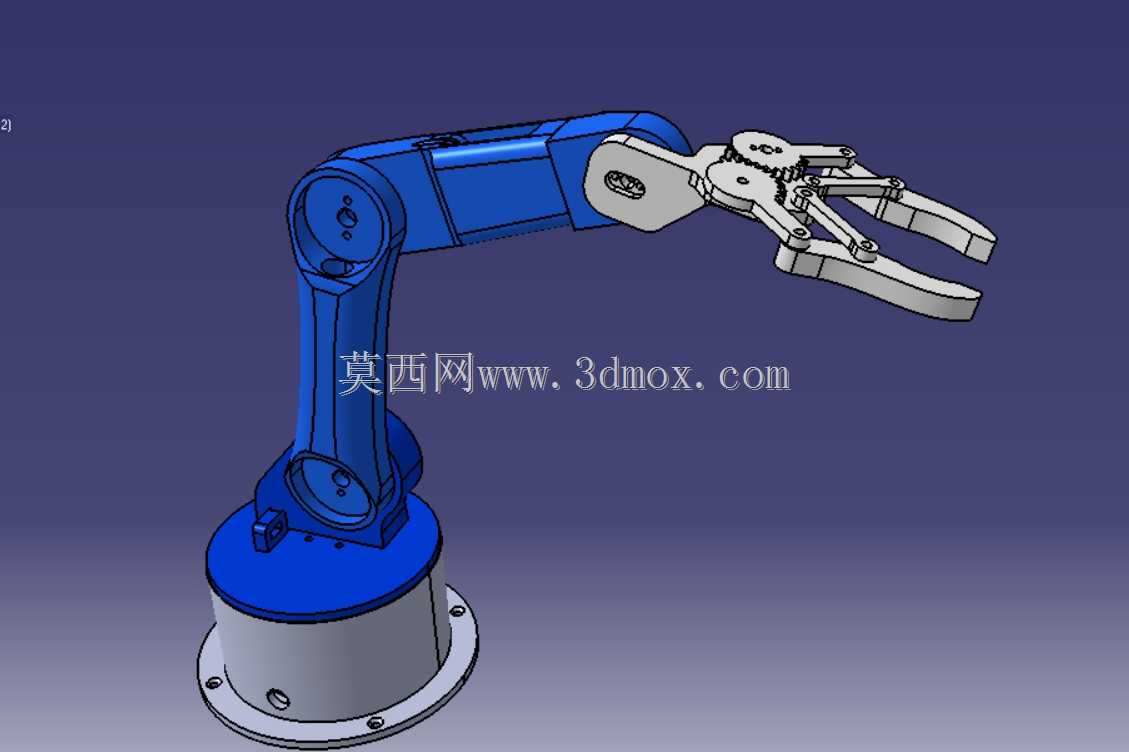

　　这款多关节夹持式机械臂的结构设计，首先围绕小型工位的物料转运、精密装配场景做适配，常见于电子元器件分拣工位、教学实验实训平台、小型自动化产线的上下料环节，可替代人工完成重复性的取放、夹持对位动作，适配重量在1kg以内的规则或异形小尺寸工件。从结构布局来看，底部采用带安装法兰的回转基座，基座法兰盘预留了均匀分布的安装孔位，可直接通过螺栓固定在工作台面或者线性滑台模组上，安装边界的法兰直径控制在160mm区间，整体臂展完全展开后水平作业半径可达320mm，垂直方向抬升最大高度为280mm，不会占用过多产线安装空间，适配紧凑工位的布局要求。

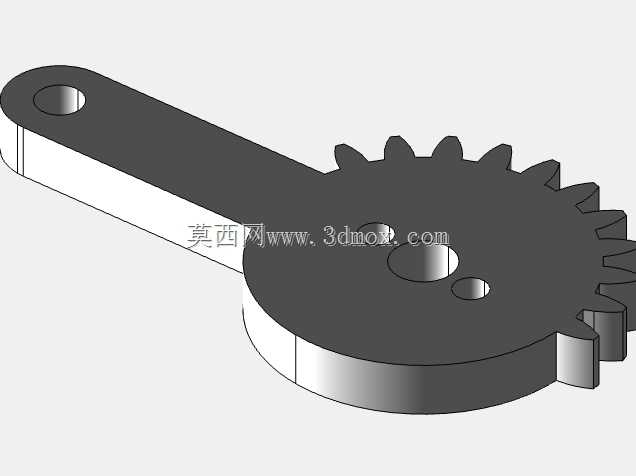

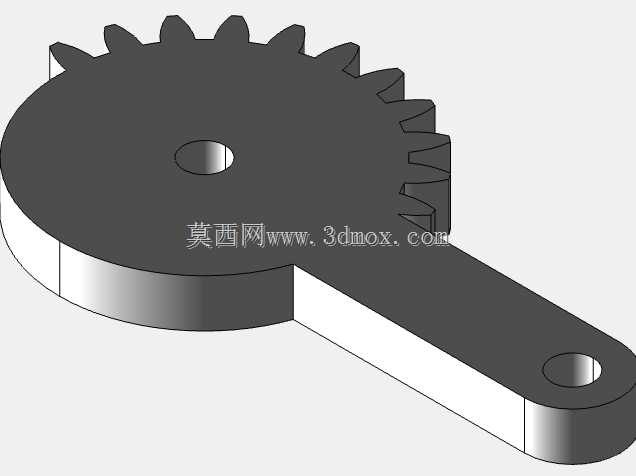

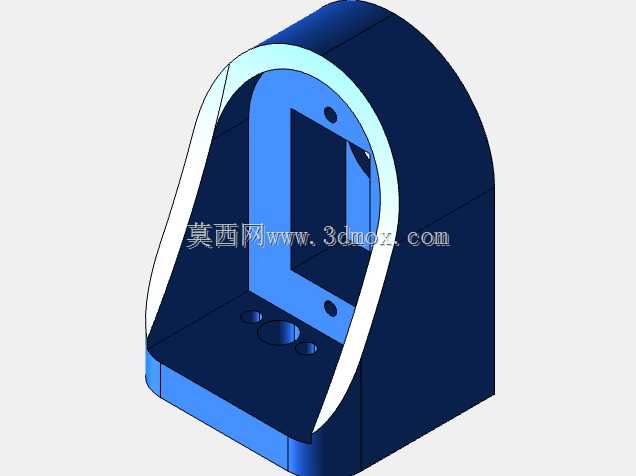

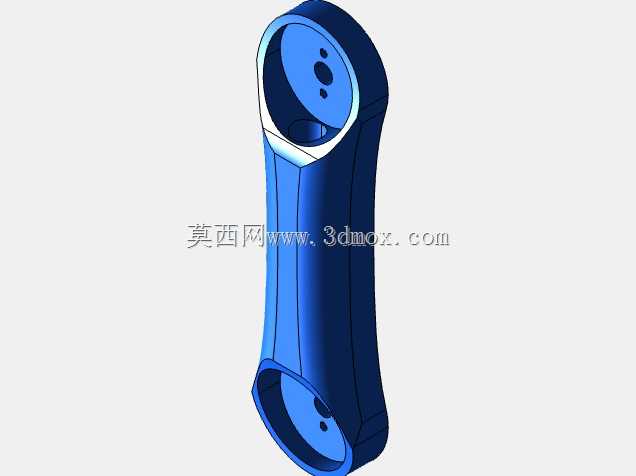

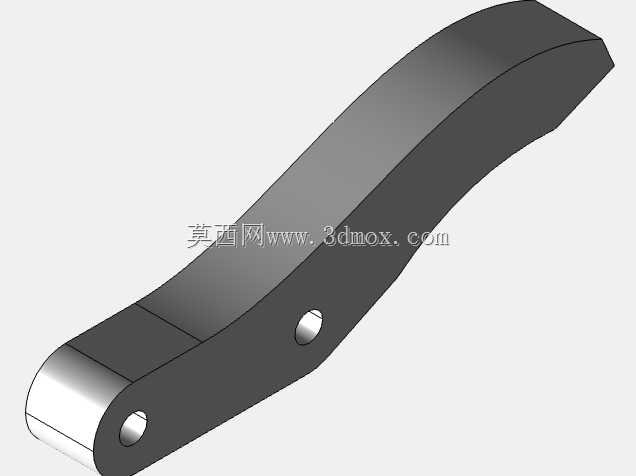

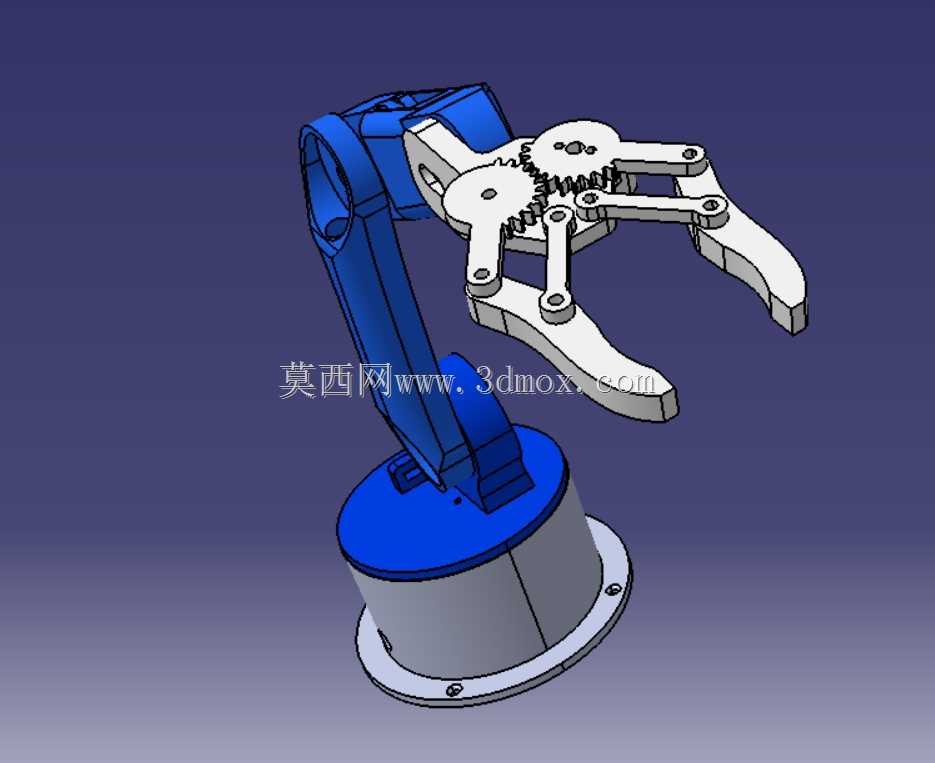

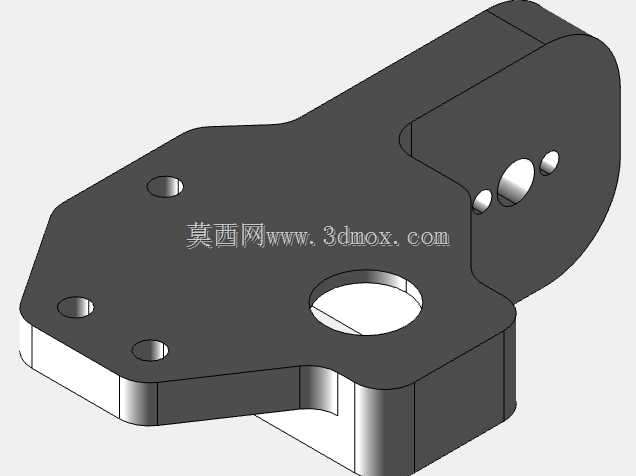

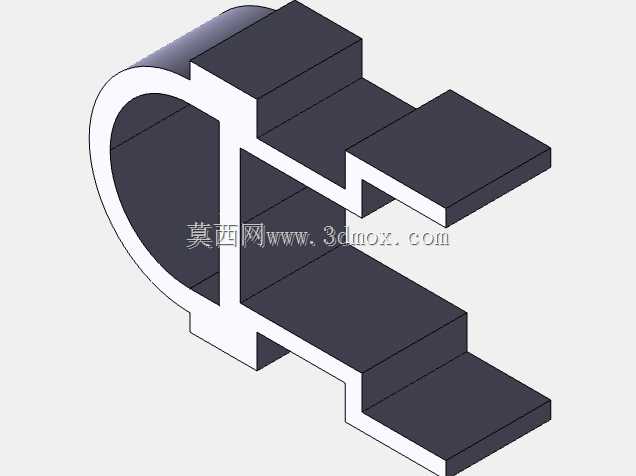

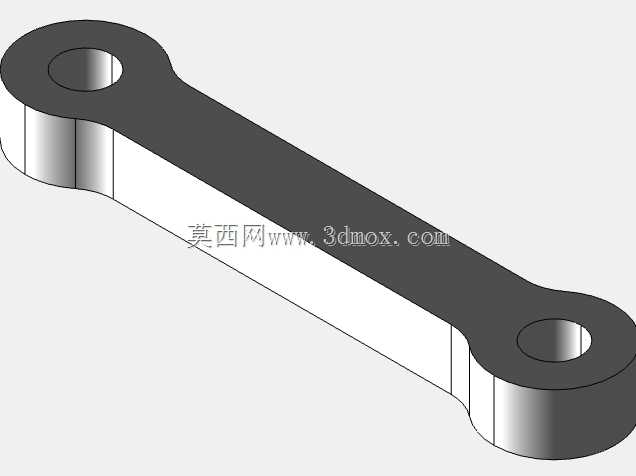

　　传动结构的设计上，末端夹持爪采用对称齿轮联动结构，两个夹爪分别与中间的传动齿轮啮合，单动力输入即可实现两个夹爪的同步开合，保证夹持力的均匀分布，不会出现工件偏斜、夹取错位的问题，夹爪开合行程范围在0-80mm，可适配不同外形尺寸的工件夹持，夹爪内侧预留了防滑垫安装槽位，可根据夹持工件的材质更换橡胶、聚氨酯等不同材质的防滑衬垫，避免夹伤工件表面。臂身部分采用三段式关节结构，大臂与基座的回转关节、小臂与大臂的连接关节、腕部与小臂的俯仰关节均预留了标准舵机或者微型伺服电机的安装位，每个关节的转动角度都做了机械限位设计，大臂俯仰角度范围为0-120度，小臂俯仰角度范围为-45度到90度，腕部可实现360度回转配合夹爪的姿态调整，可覆盖作业半径内的任意空间点位，满足不同角度的取放料需求。

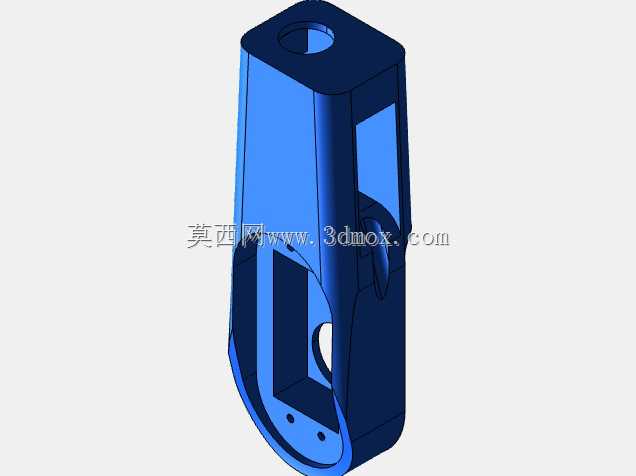

　　设计过程中优先考虑了零部件的加工工艺性，所有结构件都可采用常规的数控铣削、3D打印工艺加工成型，没有特殊的异形曲面加工需求，齿轮参数选用标准模数1的直齿圆柱齿轮，齿形参数符合国标通用标准，后期维护更换配件无需单独定制特殊规格零件，降低了后期的运维成本。臂身的结构件做了轻量化的挖槽设计，在保证结构强度、满足重复定位精度要求的前提下，尽可能降低臂身自重，减少关节驱动部件的负载，提升关节运动的响应速度，同时降低运动过程中的惯性冲击，保证夹取动作的平稳性。基座内部预留了驱动电路板、走线槽的安装空间，所有关节的线缆都可通过臂身内部的中空走线通道布置，避免线缆外露在运动过程中出现拉扯、缠绕的问题，提升设备运行的可靠性。

　　从实际使用的适配性来看，这款机械臂的结构可根据不同的应用场景做拓展，比如将末端夹爪更换为吸盘、焊枪、点胶头等执行部件，即可拓展出搬运、焊接、点胶等不同的作业功能，关节处的驱动部件也可根据负载需求更换不同扭矩的舵机或者伺服电机，不需要对整体结构做大规模的修改，具备较强的通用性。安装过程中只需要保证基座安装面的平面度公差在0.1mm以内，即可保证整体臂身的运动精度，重复定位精度可控制在0.5mm区间，满足小型精密装配、分拣作业的精度要求，不需要额外做复杂的安装校准工作，降低了现场部署的难度。
