行星轮系周转齿轮传动结构设计

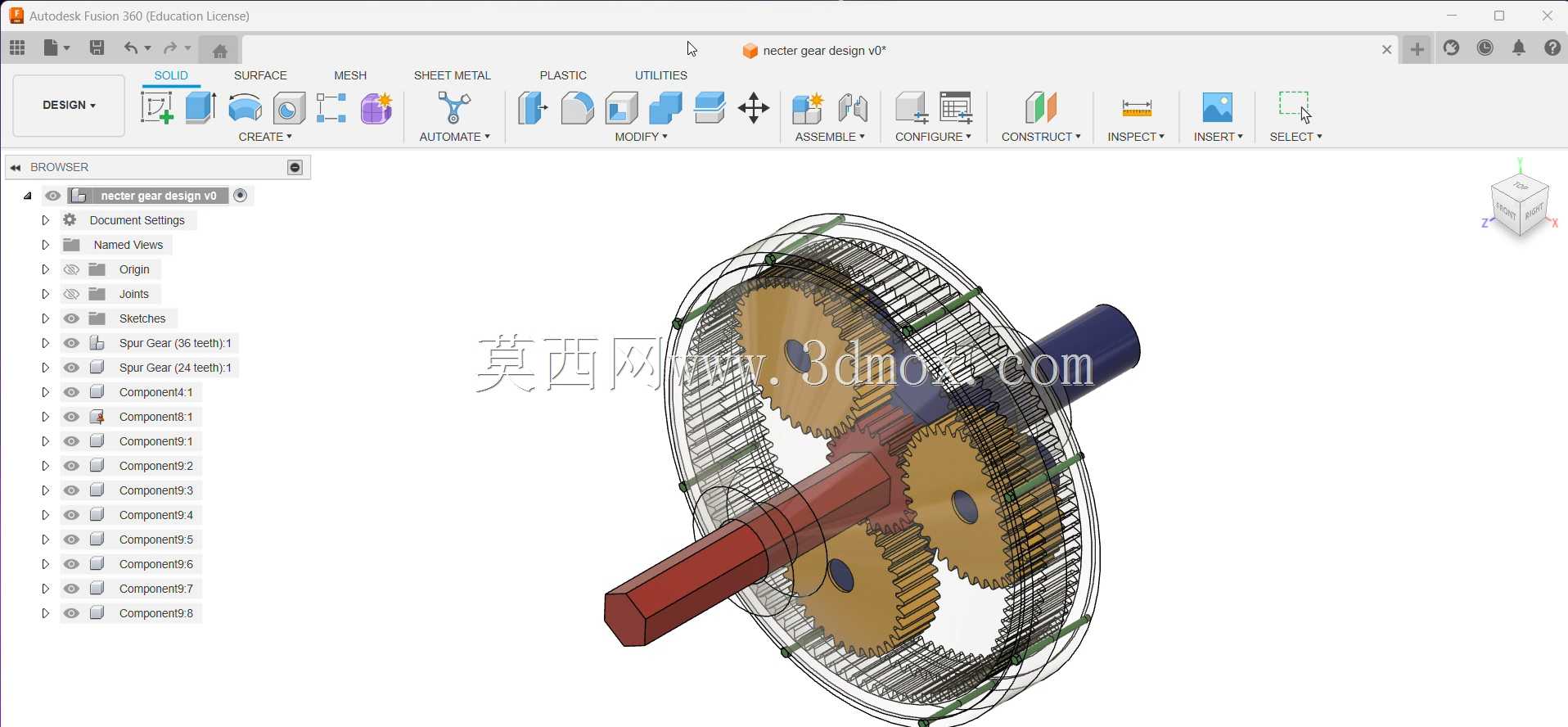

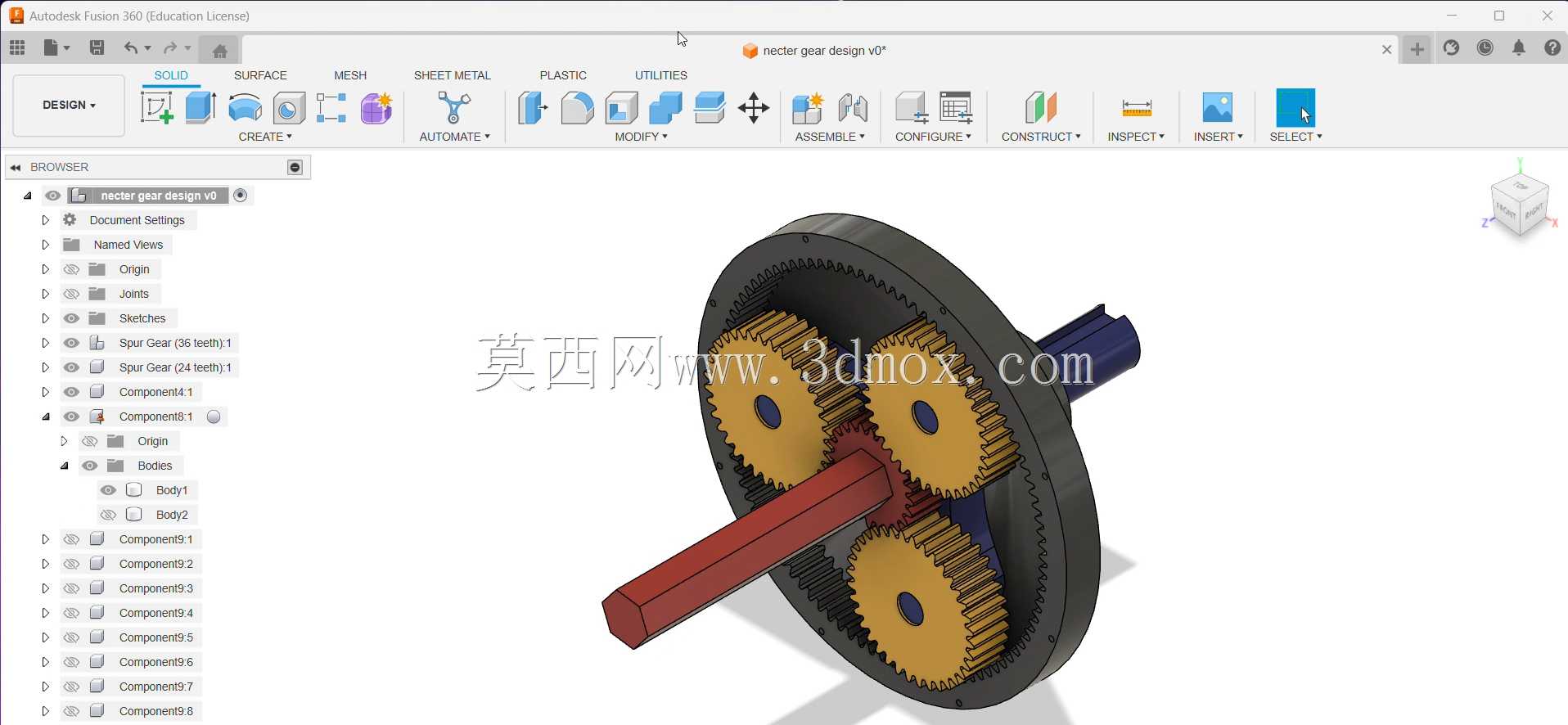

　　这套周转齿轮传动结构，核心采用NGW型行星轮系布局，内齿圈固定于箱体端盖内侧，三个行星轮沿太阳轮周向均布安装在行星架上，太阳轮与输入轴采用方轴插接配合，行星架输出端同样采用方轴结构，可直接对接负载端传动接口，省去额外的键连接加工工序，适配小空间下的快速装配需求。从实际应用场景来看，这类结构最早在直升机主减速器中大规模应用，单级就能实现3-10的传动比，同等扭矩输出下体积仅为定轴轮系减速器的三分之一，重量能降低40%以上，后续逐步拓展到乘用车自动变速器、船舶舷外机动力传输、工业伺服减速单元等领域，尤其适合对安装空间、自重有严格限制的动力传输场景。在功能特性层面，这套轮系采用多行星轮均载设计，

　　动力输入时太阳轮同时驱动三个行星轮沿内齿圈啮合滚动，负载由三组啮合齿面共同承担，单齿面接触应力比同参数定轴齿轮低35%左右，运行过程中轮系的啮合冲击被多组齿副均匀分散，传动噪音比同功率定轴减速结构低10-15分贝，扭矩重量比的优势也让它在移动类动力设备中更具竞争力。设计过程中首先要确定轮系的配齿条件，保证内齿圈、太阳轮、行星轮的齿数满足同心条件、装配条件与邻接条件，避免行星轮安装时出现干涉，同时要校核齿面接触强度与齿根弯曲强度，针对不同应用场景调整齿面硬度参数，重载场景下行星轮与太阳轮采用渗碳淬火处理，内齿圈采用调质处理平衡韧性与耐磨性；行星架的支撑结构采用双侧板一体式设计，行星轮轴与侧板采用过盈配合加定位销固定，

　　避免大扭矩输出下行星轮轴出现偏转，导致轮系啮合偏载。安装边界方面，这套结构的输入端方轴截面尺寸与输出端方轴截面尺寸保持一致，可直接串联多组行星轮系实现多级大减速比传动，内齿圈外径作为整个齿轮箱的最大安装外圆，可直接通过止口定位安装到设备壳体上，轴向定位依靠端盖的止推面实现，不需要额外设计复杂的支撑机架；轮系的啮合侧隙控制在0.05-0.1mm之间，既保证常温下的顺畅运转，也能抵消工作温升带来的齿形热膨胀量，避免出现卡滞问题。实际选型应用时，需要注意输入轴的最高转速限制，当输入转速超过额定值时，行星轮的公转离心力会大幅提升，加剧行星轮轴承的磨损，同时要根据负载的冲击特性选择合适的润滑方式，连续运转场景采用油浴润滑，

　　间歇运转场景可采用脂润滑降低维护成本；轮系的传动效率在额定负载下能达到97%以上，远高于蜗轮蜗杆等减速结构，长期运行的能耗优势十分明显。在结构细节上，行星轮内孔与支撑轴之间采用滑动轴承还是滚动轴承，取决于实际的负载转速与径向空间，小尺寸紧凑结构多采用铜合金滑动轴承，大扭矩高转速场景则采用满装滚子轴承提升承载能力；内齿圈与箱体的连接可采用过盈配合加螺栓紧固，也可直接在箱体内壁加工内齿，减少零件数量，但后者的加工精度要求更高，需要专用的插齿设备完成内齿加工。这套结构的设计难点在于均载机构的匹配，当三个行星轮的齿厚存在加工误差时，容易出现单个行星轮承担全部负载的情况，因此在高精度应用场景下，太阳轮会采用浮动设计，通过太阳轮的微量径向位移自动补偿加工误差，让三个行星轮的负载分配更均匀，大幅提升轮系的使用寿命。
