JCB挖掘装载机车头工作装置结构设计

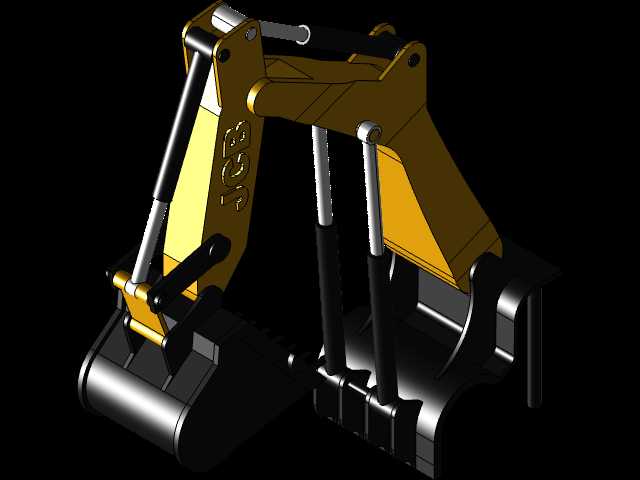

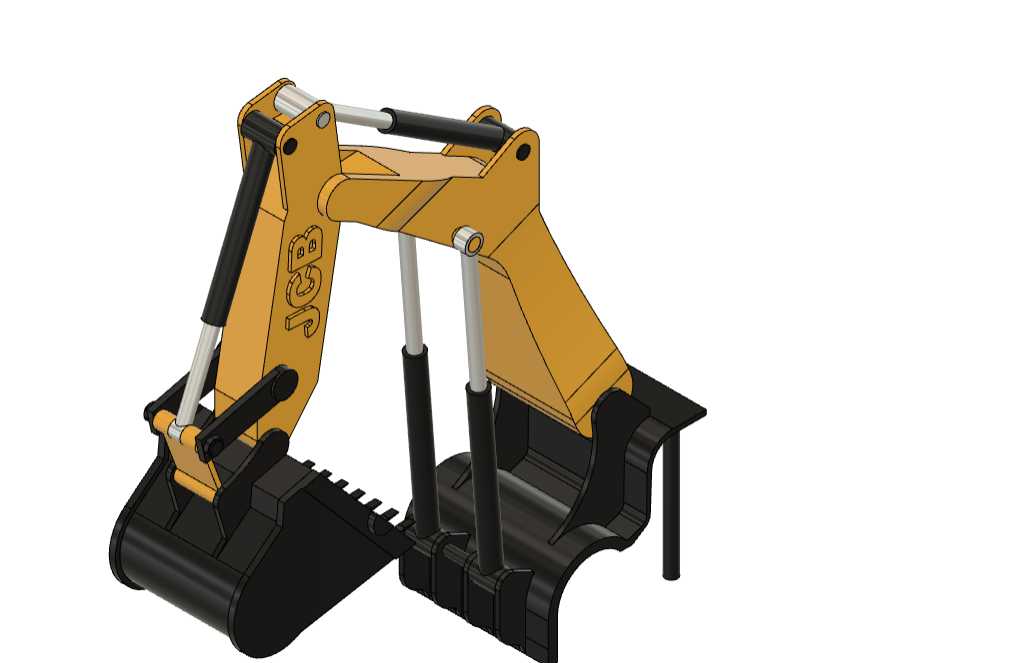

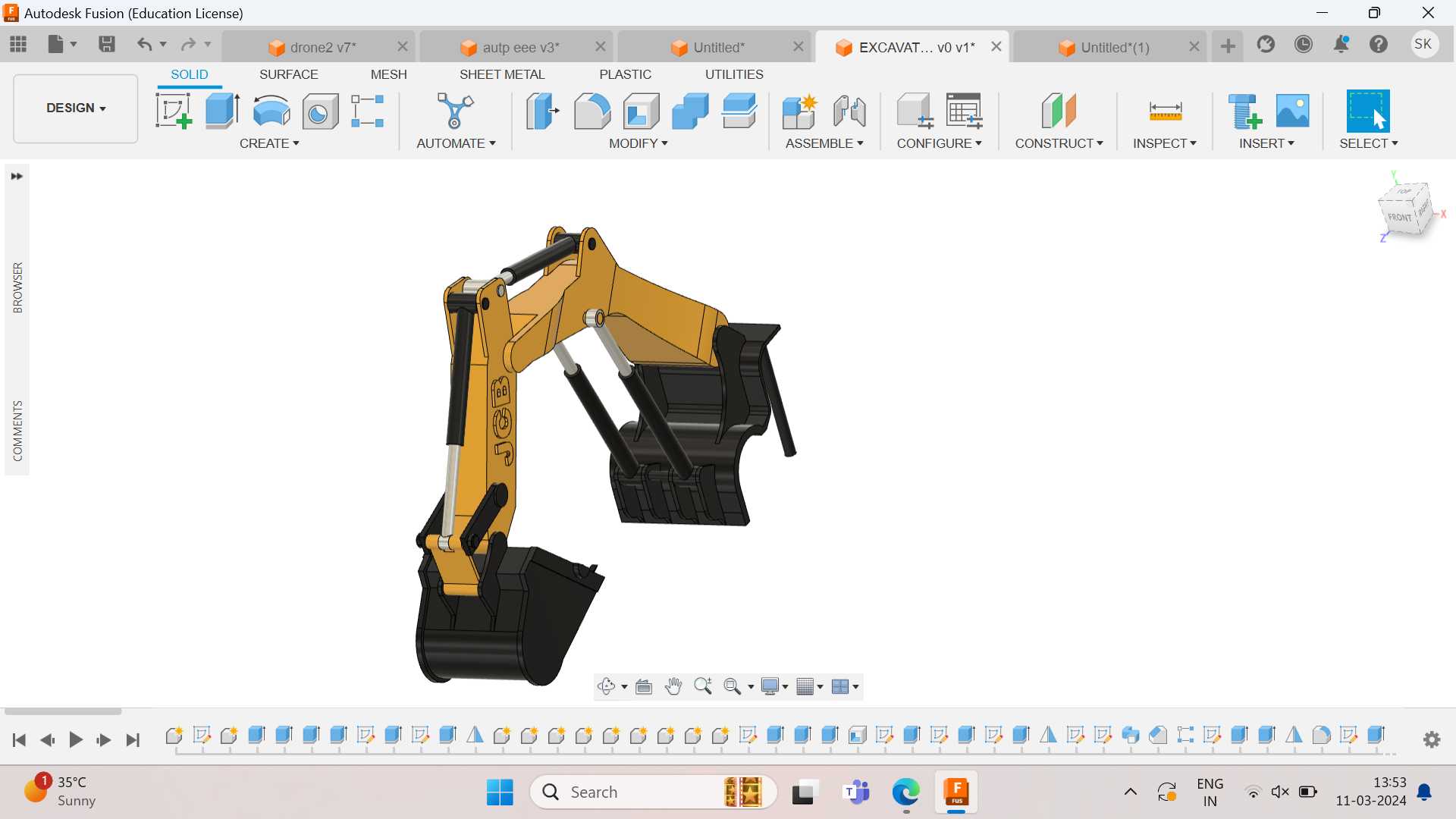

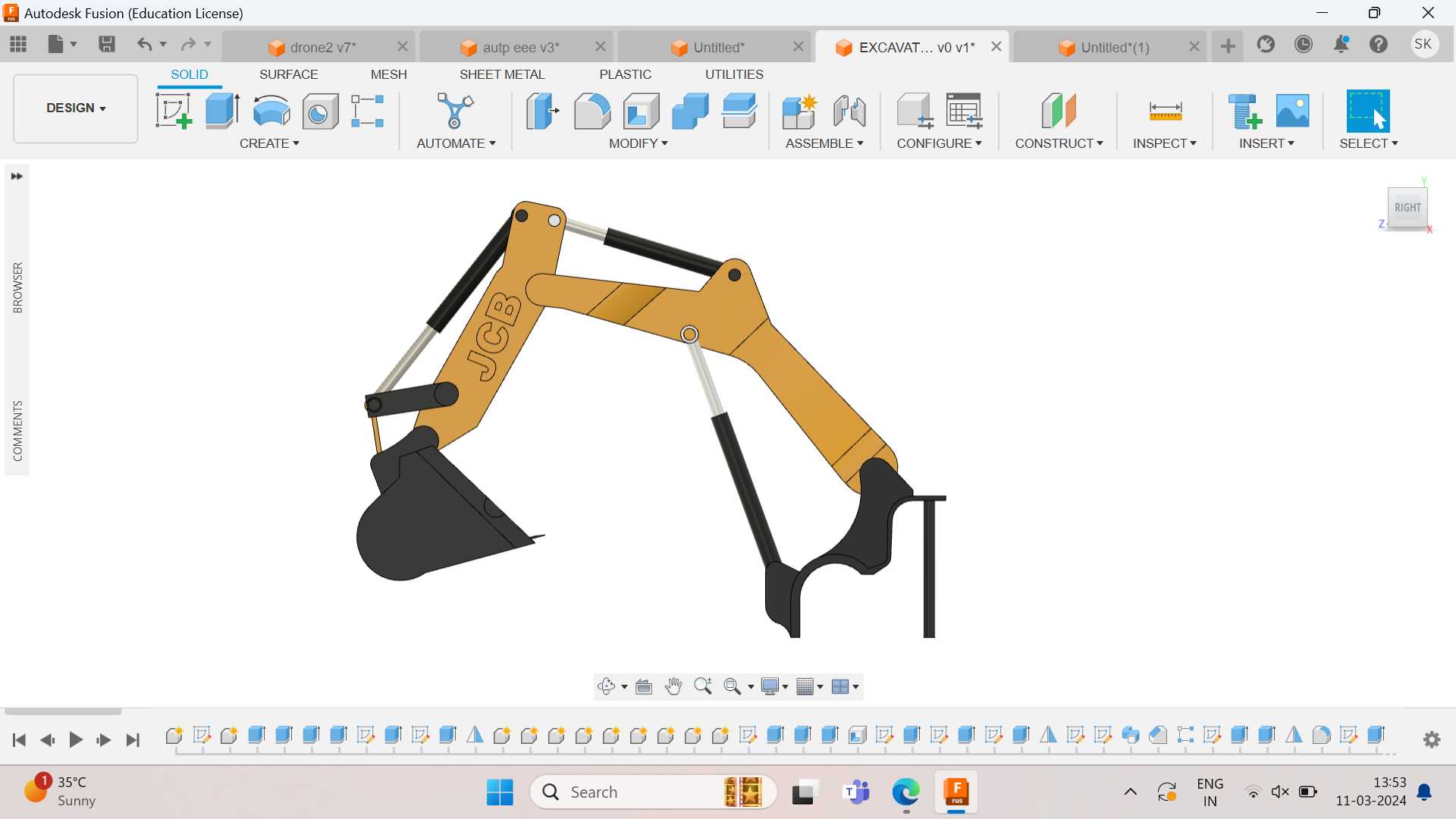

　　这套三维结构还原的是挖掘装载机前端作业端的核心执行机构，也就是业内常说的“两头忙”车头作业部分，这类结构广泛应用于小型土石方施工、市政管线抢修、厂区物料转运、农村基建作业场景，相比大型履带式挖掘机，这类轮式挖掘装载机的前端工作装置兼顾挖掘与装载两种作业属性，在狭窄施工场地的转场灵活性优势非常突出。从结构组成来看，整套工作装置包含挖掘端动臂、斗杆、挖斗、装载端铲斗、三组液压执行油缸、铰接销轴支座以及车头连接架几个核心部分，设计时首先要匹配轮式底盘的前端承载边界，整套装置的安装基准是底盘前端的回转支承连接座，所有铰接点的同轴度公差控制在0.1mm以内，避免作业过程中出现偏载卡滞。挖掘侧的动臂采用弯板箱型焊接结构，截面高度从根部到斗杆连接端逐步收窄，既保证重载挖掘时的抗弯强度，又能减少前端冗余重量，避免作业时出现翘头风险；斗杆与动臂的铰接位置预留了斗杆油缸的全行程伸缩空间，挖斗采用带侧刃的耐磨钢结构，斗齿座与斗唇采用焊接连接，适配硬土、碎石层的切削作业需求。装载侧的铲斗铰接在车头前部的举升臂上，举升臂为双摇臂平行结构，配合转斗油缸可以实现铲斗的自动放平，减少物料转运过程中的撒漏。

　　液压油缸的铰接点位置经过运动仿真校核，挖掘端最大挖掘深度可以达到同级别机型的常规作业要求，最大卸载高度满足普通自卸卡车的装载高度匹配，动臂举升时间、斗杆收放时间的参数匹配符合液压系统的流量设计区间，不会出现油缸动作卡顿或者系统憋压的问题。设计过程中重点考虑了作业时的受力传递路径，挖掘工况下的切削阻力通过斗杆、动臂最终传递到底盘连接架，所有铰接销轴都采用40Cr调质处理，轴套选用自润滑铜套，减少日常维护的注脂频次；装载工况下的举升载荷通过双举升臂均匀传递到车架前部，避免单侧受力导致的臂架变形。

　　整套结构的外形尺寸完全适配常规6吨级轮式挖掘装载机的车头安装空间，连接架的安装孔位与通用型底盘的法兰孔位完全匹配，不需要额外做转接支架设计，后续如果要做属具更换，比如把挖斗换成破碎锤、液压剪，只需要更换斗杆前端的连接销轴即可，属具接口采用行业通用的销轴直径标准，适配绝大多数小型属具的安装要求。在结构细节上，所有液压管路的走向都预留了固定卡扣的安装位置，避免臂架动作过程中管路与钢结构发生摩擦破损，油缸的行程限位块设置在臂架的贴合位置，当油缸伸到最大行程时，限位块先接触受力，避免油缸活塞顶到缸端造成密封件损坏。

　　另外，挖掘臂上预留了标识安装的平面位置，装载铲斗的切削刃采用可更换的耐磨刀片设计，刀片磨损后不需要整体更换铲斗，只需要拆卸固定螺栓即可更换刀片，降低后期使用的维护成本。整套结构的运动干涉检查覆盖了全作业行程，包括动臂举升最高位、斗杆完全收回、挖斗最大挖掘角度、装载臂最高举升位置、转斗最大收斗角这些极限工况，所有相邻部件的最小安全间隙都控制在25mm以上，即使焊接件存在轻微的焊接变形，也不会出现动作干涉的问题。对于结构设计从业者来说，这套模型可以作为小型挖掘装载装置的结构参考，尤其是铰接点的位置选取、箱型臂的截面参数设计、液压元件的布局思路，都可以直接复用在同类型的小型作业装置开发中，不需要从零开始做运动轨迹的反复校核，能大幅缩短前期方案设计的周期。
