CA6140机床用双齿轮啮合传动组件

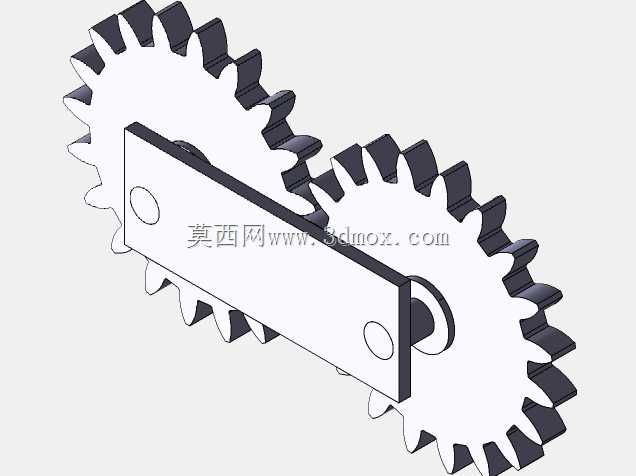

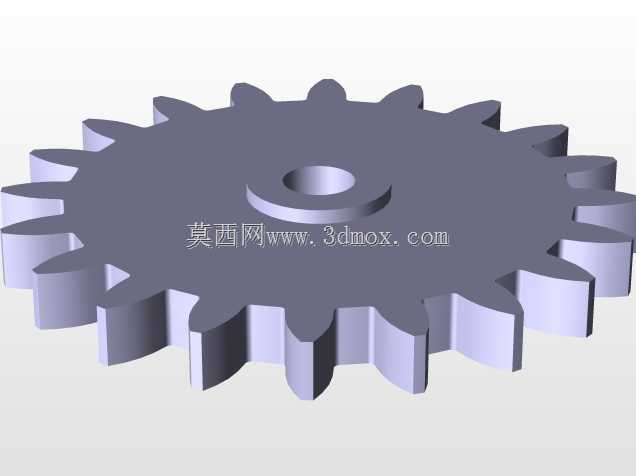

　　这套双齿轮啮合传动结构，是CA6140普通车床进给箱内的核心传动部件之一，在机床的进给传动链中承担着扭矩传递、转速匹配的关键作用，日常加工中主轴的旋转动力通过这类齿轮副逐级传递到溜板箱，带动刀架完成纵向、横向的进给动作，直接影响车削加工时的走刀稳定性与传动精度。从结构设计来看，两个齿轮采用外啮合直齿圆柱齿轮结构，配套的安装支架板上预留了两个齿轮轴的定位安装孔，孔位的同轴度、中心距公差严格按照机床传动件的精度要求设定，直齿结构的选用兼顾了加工便利性与传动效率，在中低速、中等载荷的机床进给工况下，不会产生过大的轴向力，能降低支撑轴承的负载，延长部件的维护周期。实际应用场景中，这类齿轮组件除了CA6140车床，

　　也可适配同类型普通卧式车床的进给传动系统，也能在水轮传动辅机、小型风车传动机构、车轴传动单元、螺杆泵动力输入端等需要平行轴动力传递的设备中使用，只要安装中心距、模数、齿宽参数匹配，就能实现稳定的动力传递。设计过程中首先确定的是齿轮的模数与齿数匹配，根据传动比要求选定两个齿轮的齿数，保证啮合时的传动比误差控制在机床允许的范围内，避免进给量不准导致的工件加工尺寸超差；齿部的参数设计按照渐开线圆柱齿轮的标准进行，齿顶高系数、顶隙系数都采用标准值，保证啮合时不会出现根切、卡滞的问题，齿宽的设定兼顾了承载能力与安装空间，避免齿宽过大导致的轴向尺寸冗余，也防止齿宽过小带来的轮齿强度不足、磨损过快问题。安装支架板的外形采用矩形平板结构，

　　两个安装孔的位置精度是设计重点，孔与齿轮轴采用间隙配合，保证轴转动时的灵活性，同时配合公差控制在合理范围，避免间隙过大导致的齿轮啮合中心距偏移，引发传动噪音、轮齿偏磨等问题；支架板的厚度根据齿轮传递的最大扭矩计算，保证在机床满负荷进给时，支架板不会出现形变，维持两个齿轮的啮合间隙稳定。从安装边界来看，整个组件的外形轮廓由两个齿轮的齿顶圆直径、支架板的长宽尺寸决定，安装时需要保证支架板的安装基准面与机床箱体的贴合度，齿轮轴的轴向定位要可靠，避免轴窜动导致的轮齿啮合长度变化；齿轮与轴的连接采用平键连接，保证扭矩传递的可靠性，键槽的位置与尺寸按照标准设计，方便加工与装配。实际运行过程中，两个齿轮的啮合侧隙需要调整到合理范围，

　　侧隙过小会导致传动卡滞、润滑脂无法有效进入啮合面，加剧轮齿磨损，侧隙过大则会导致传动反向间隙过大，在车床进给换向时出现刀架窜动，影响加工端面、台阶面的位置精度。这类直齿齿轮副的润滑方式采用脂润滑即可满足机床进给箱的运行要求，不需要复杂的油路设计，维护时只需要定期补充润滑脂，检查轮齿的磨损情况，当齿面磨损量超过允许值时及时更换，就能维持传动系统的稳定运行。不同于重载设备用的斜齿、人字齿轮结构，这套直齿双齿轮组件结构简单，加工、装配、维护的难度都更低，非常适合机床这类固定传动比、中等载荷的平行轴传动场景，设计时没有多余的冗余结构，所有尺寸都围绕安装空间、传动参数、强度要求三个核心维度确定，支架板上的两个定位小孔用于组件在箱体上的安装定位，保证装配时的位置精度，不需要反复调整就能达到设计的啮合状态。在三维建模过程中，轮齿的渐开线齿廓是建模的核心部分，需要保证齿形的准确性，才能真实模拟实际的啮合状态，装配时需要按照实际的啮合位置调整两个齿轮的相对角度，避免出现轮齿干涉的问题，支架板与齿轮轴的装配关系也完全按照实际装配工艺设定，能直接用于装配干涉检查、运动仿真验证，也能为后续的工程图生成、加工工艺制定提供准确的三维模型依据。
