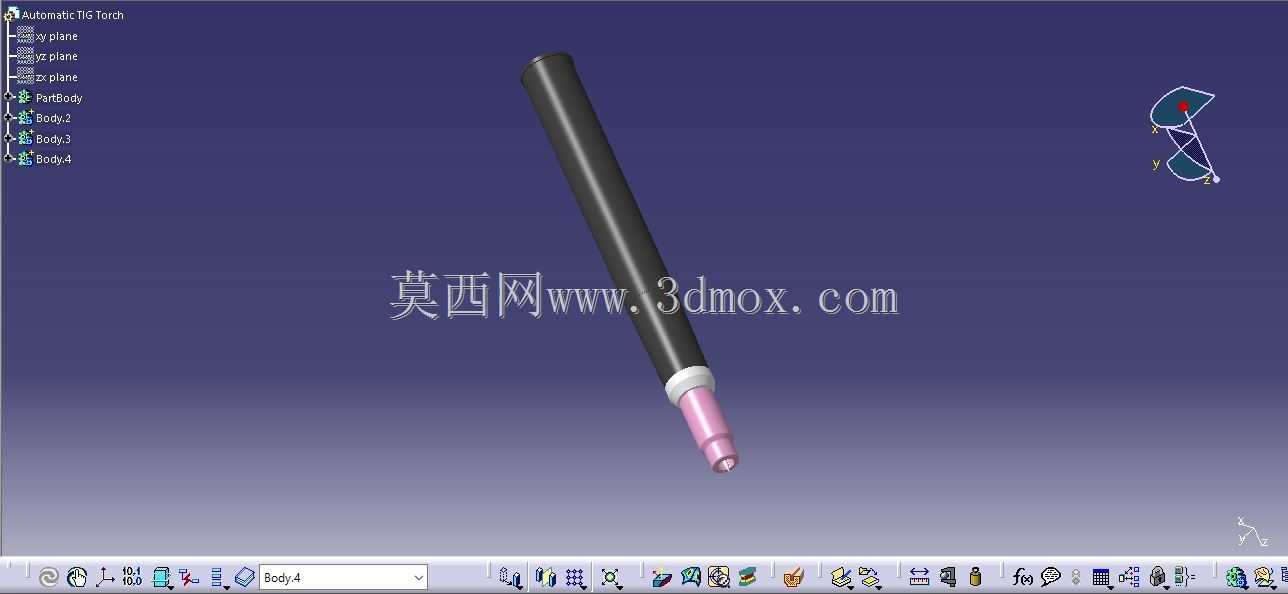

WAAM连续焊接用自动TIG氩弧焊炬结构

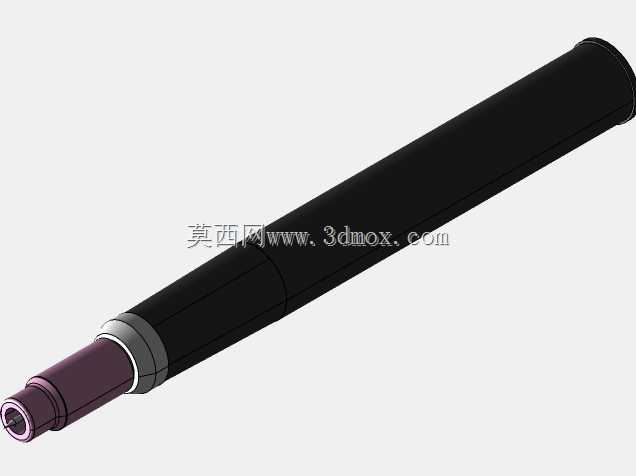

　　这款自动TIG焊炬的结构设计，核心围绕连续焊接作业与机械臂搭载场景展开，首先要明确其适配的两类核心工况：一类是WAAM电弧增材制造过程中的连续熔覆作业，另一类是GMAW配套机械臂完成长直焊缝、复杂轨迹焊缝的自动化氩弧焊接，两类场景都对焊炬的持续工作稳定性、装夹适配性、热传导效率提出了远高于手工焊炬的要求。从结构布局来看，焊炬整体采用细长直柄式构型，主体握持/装夹段做等径圆柱设计，表面做防滑耐磨的包覆处理，这一设计并非随意选择——机械臂末端的装夹夹头通常采用标准圆孔锁紧结构，等径圆柱段可以适配不同规格的夹头锁紧范围，不需要额外定制转接法兰，装夹时只要保证圆柱段与夹头的同轴度误差控制在0.05mm以内，

　　就能避免焊炬高速走轨迹时出现的焊枪抖动问题，保证电弧挺度稳定。靠近焊嘴的连接段做阶梯轴式的直径收窄，一方面是为了缩小焊炬前端的作业干涉半径，在焊接深腔结构、内角焊缝时，焊炬本体不会和工件侧壁发生剐蹭，另一方面阶梯轴的轴肩位置可以作为陶瓷喷嘴、电极夹头的定位基准，装配时只要将相关零件顶紧轴肩，就能保证钨极的伸出长度、喷嘴与工件的距离保持一致，减少每次更换耗材后的参数调试工作量。从功能特性上看，这款焊炬内部集成了氩气导流腔、电极夹持通道与冷却回路的预留空间，连续焊接时大电流产生的热量可以通过内置的冷却通路快速导出，避免焊炬本体温度过高导致的密封件老化、电极夹头变形问题，氩气导流腔采用缓流式结构设计，氩气从进气口进入后先在腔体内完成稳流，

　　再通过导流件的均匀小孔喷出，在钨极周围形成层流状态的保护气罩，不会因为机械臂移动速度过快出现保护气紊流，有效避免焊缝出现氧化、气孔等缺陷。设计过程中重点考量了安装边界的适配性：焊炬整体长度控制在机械臂末端工具的允许负载长度范围内，重心落在装夹段的中心位置，不会因为重心偏移导致机械臂第六轴的负载扭矩超标，尾部的进气、接电接口采用侧置式布局，管线从焊炬侧后方引出，不会在焊炬走圆弧轨迹、俯仰摆动时和机械臂臂体发生缠绕，接口的连接尺寸匹配行业通用的快插接头规格，现场更换时不需要重新加工转接接头。针对WAAM增材制造的特殊需求，焊炬的电极夹持结构做了防松设计，长时间连续大电流熔覆时，不会因为持续的高频振动出现电极松动、偏移的问题，

　　保证熔覆层的宽度、余高保持一致，减少后续增材件的机加工余量；针对常规自动化焊接场景，焊炬前端的喷嘴采用快拆结构，焊接过程中如果喷嘴沾附飞溅物，可以快速更换喷嘴，不需要将整把焊炬从机械臂上拆下，缩短设备停机维护的时间。实际应用中，这类焊炬可以直接搭载在六轴工业机械臂、龙门式焊接专机上，不需要对原有设备的装夹结构做大规模改造，只要匹配对应的焊接电源与送丝机构，就能完成从薄壁件增材制造、长直焊缝自动焊接到复杂构件异形焊缝焊接的多种作业，焊炬的细长结构也能适配狭窄空间内的焊接作业，比如框架结构内角、管道内壁堆焊等手工焊炬难以稳定操作的场景，通过机械臂的轨迹规划，可以保证焊枪角度、焊接速度全程保持一致，焊缝成型的一致性远高于手工焊接作业。
