基于Arduino控制的便携点焊机结构设计

　　这款点焊机的结构设计围绕小型五金加工、电子DIY场景的实际焊接需求展开，核心解决传统大型点焊机占地空间大、无法适配桌面级作业、小工件焊接参数难精准调控的痛点，可覆盖0.1-0.3mm厚度镍片、薄铜片的焊接作业，常见于18650锂电池组组装、薄金属五金件拼接、电子元器件引脚固定等场景，作业时无需外接大型供气、供水配套设施，单台设备即可完成全部焊接流程，适合个人工作室、小型电子加工坊、校园创新实验室这类场地有限、焊接工件尺寸偏小的使用场景。

　　设备的核心供电单元采用重绕的7.5mm微波变压器，将原变压器高压侧绕组拆除，采用70mm²铜绞线绕制单匝次级绕组，绕组外层全程包覆热缩管做绝缘防护，避免大电流输出时出现绕组击穿、短路问题，次级输出端直接连接点焊电极，可在毫秒级时间内输出数百安培的焊接电流，保证薄金属片焊接时既能形成可靠熔核，又不会焊穿工件。控制单元以Arduino nano为核心，搭配OLED显示屏实时显示焊接电流、通电时长参数，面板设置电位计旋钮可无级调节焊接参数，同时配置绿色、蓝色LED分别对应设备待机、焊接作业的状态指示，方便操作人员快速判断设备运行状态；控制回路搭载220欧姆电阻器做限流保护，搭配独立散热结构为功率元件散热，控制板尺寸为50mm×70mm，采用5VDC 850mA供电模式，可直接通过USB接口取电，也可搭配独立开关电源供电，适配不同的现场供电条件。

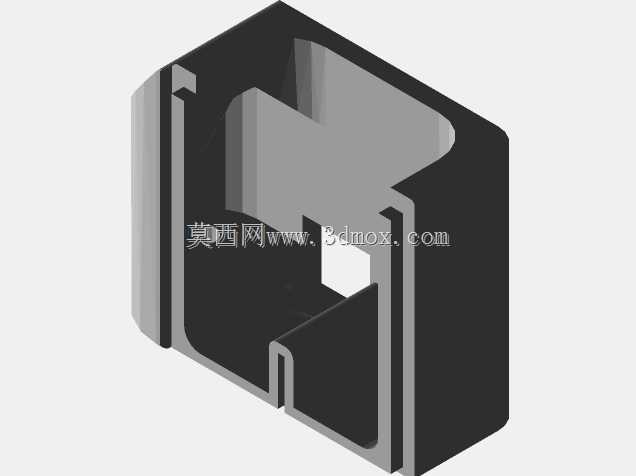

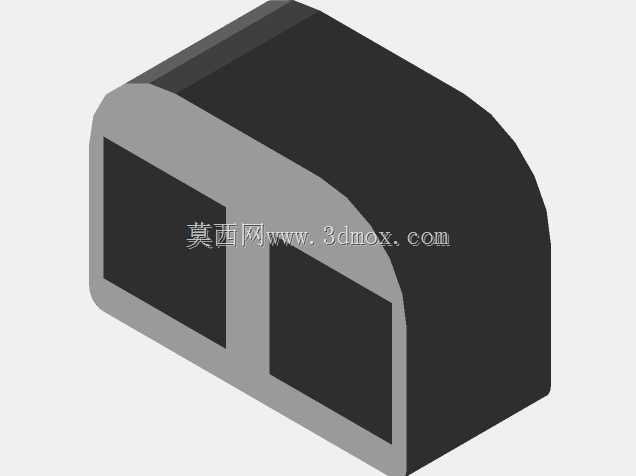

　　执行回路采用20安培规格固态继电器做通断控制，可适配24-380VAC的主回路电压，控制信号输入范围覆盖3-30VDC，能与Arduino控制板的IO口输出电平直接匹配，无需额外加装信号放大模块，简化了内部接线结构。设备外壳采用旧热风铁盒改制，在盒体对应位置开设电位计调节孔、显示屏安装孔、LED指示灯孔、电源开关安装孔以及电极引出孔，所有开孔边缘做倒角处理，避免划伤内部导线绝缘层；外壳内部预留独立的走线槽位，将强电供电回路与弱电控制回路分开布线，减少大电流通断时对控制信号的电磁干扰，电源输入接口设置在外壳后侧，搭配独立电源开关控制整机通断，电极接口设置在外壳前侧，方便操作人员快速更换不同形状的点焊电极头，适配不同形状工件的焊接需求。

　　整机安装时需注意变压器与控制板的间距不小于20mm，避免变压器工作时的温升影响控制板上电子元件的运行稳定性，散热片需紧贴固态继电器安装，接触面涂抹导热硅脂降低热阻，保证长时间连续作业时固态继电器的结温不超过额定阈值。设备放置时需保证底部与支撑台面留有10mm以上的通风间隙，辅助外壳内部热量散出，电极引出端的绝缘护套需延伸至外壳内部15mm以上，避免作业时误触带电部位。设备的整体外形尺寸适配原热风铁盒的安装边界，可直接放置在常规工作台面上使用，无需额外做固定安装，移动时可单手拎取，方便在不同作业工位之间转运，应对零散的小工件焊接需求。

　　设计过程中针对小工件焊接的常见问题做了结构优化，比如电极采用可更换式结构，磨损后只需更换电极头即可，无需拆解整机；参数调节旋钮设置在面板靠前位置，操作人员握持工件的同时可伸手调节参数，无需大幅挪动身体；状态指示灯设置在面板视线平齐位置，无需低头即可快速识别设备状态，减少作业过程中的误操作。内部接线全部采用冷压端子连接，避免焊接接线长期受震动出现松脱问题，所有导线在外壳内部的活动部位都加设缠绕管防护，减少导线磨损导致的短路风险。
