数控机床用双臂式夹持器结构设计

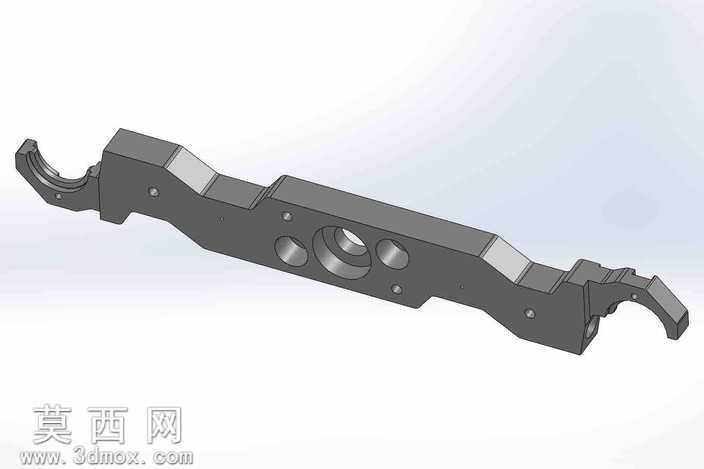

本作品为数控机床配套使用的双臂式夹持器三维模型，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械加工工艺合理性原则，对每一处结构尺寸都做了公差适配预留，确保模型可直接导出工程图用于实际生产加工。模型主体采用长条形对称式双臂布局，两端设置弯勾式夹持爪结构，爪部轮廓做了圆弧过渡与防滑咬合面设计，可稳定卡持圆柱形刀具或工件轴类部件，避免夹持过程中出现打滑偏移问题。主体梁身采用等强度轻量化设计，在保证整体结构刚性的前提下，开设了多个圆形减重孔，既降低了夹持器自身重量，减少机床换刀动作的负载，也为装配定位预留了安装空间。梁身表面分布有多个沉头安装孔，可通过螺栓将夹持器固定在机床刀架或移动滑台上，孔位位置经过反复校准，保证装配后两端夹持爪的同轴度误差控制在合理范围内。材质渲染阶段，主体结构赋予了调质处理后的45号钢材质效果，表面呈现哑光金属灰质感，对边角处的磨削加工面做了高光处理，还原真实机加工零件的表面质感；安装孔内壁做了粗糙度纹理设置，还原钻孔加工后的表面特征。设计思路上，该夹持器针对数控机床自动换刀场景开发，兼顾夹持稳定性与动作灵活性，双臂对称结构可同时适配两种不同规格的刀具夹持需求，减少换刀过程中的空行程距离，提升机床加工效率。建模过程中对所有活动配合面都做了间隙预留，避免实际装配时出现干涉问题，夹持爪的开合角度经过运动仿真验证，可在规定行程范围内完成顺畅的夹持与松开动作，不会出现结构卡滞。整体结构无冗余设计，所有特征都具备实际功能意义，既满足数控加工场景的使用强度要求，也兼顾了加工制造成本的控制，可直接用于数控加工中心、自动化上下料设备的夹持工位设计参考。
