汽车车窗手动操作塑料把手结构设计

　　日常接触的乘用车辆、商用车辆侧窗手动调节结构中，车窗把手是直接与用户交互的终端操纵构件，核心作用是把人手施加的旋转扭矩传递给车窗玻璃升降机构的转轴，通过齿轮、连杆或者绳轮结构的传动，带动侧窗玻璃完成上升、下降的位置调整，在无电动升降配置的经济型车型、工程作业车辆、老式营运车辆上，这类手动把手是车窗调节系统的必备组成，即便在配备电动升降的车型上，部分应急手动调节结构也会采用同类型的把手设计作为冗余备份。从结构设计逻辑来看，这类把手首先要满足人手操作的人机工程要求，握持区域的曲面弧度贴合成年人手指自然弯曲的形态，操作时旋转施力的力臂长度经过反复校核，既不会因为力臂过短导致操作时需要施加过大的握力，

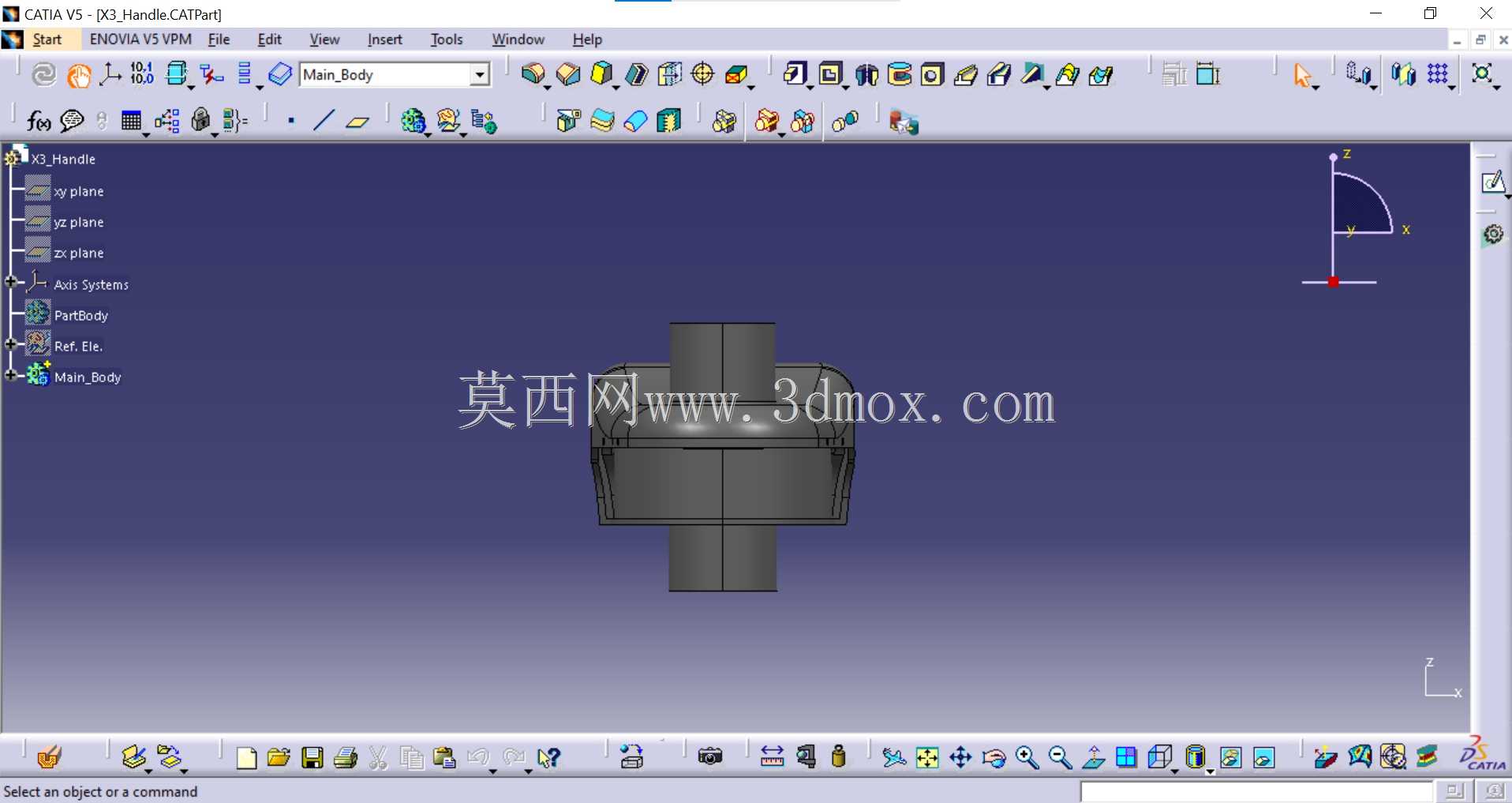

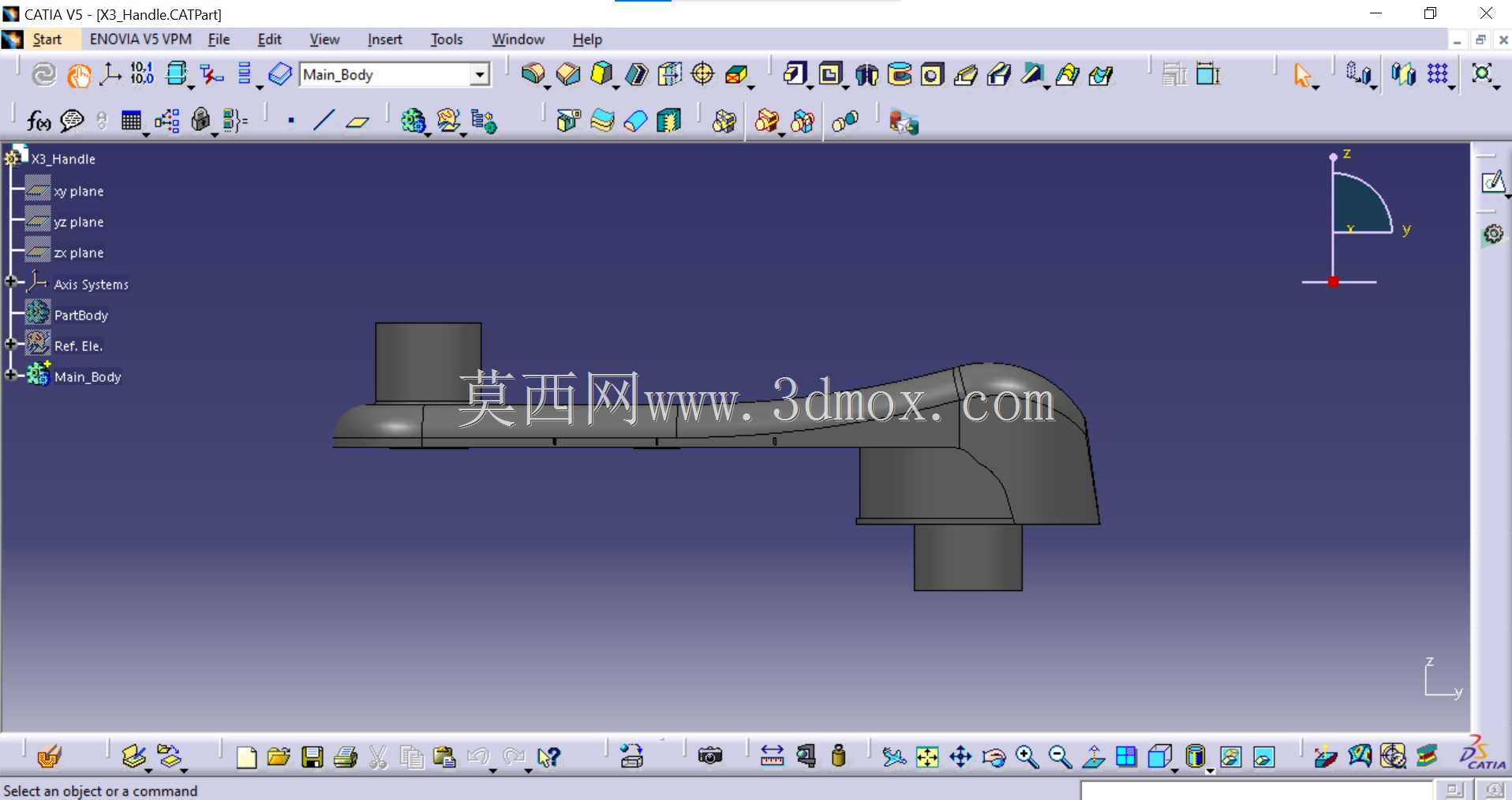

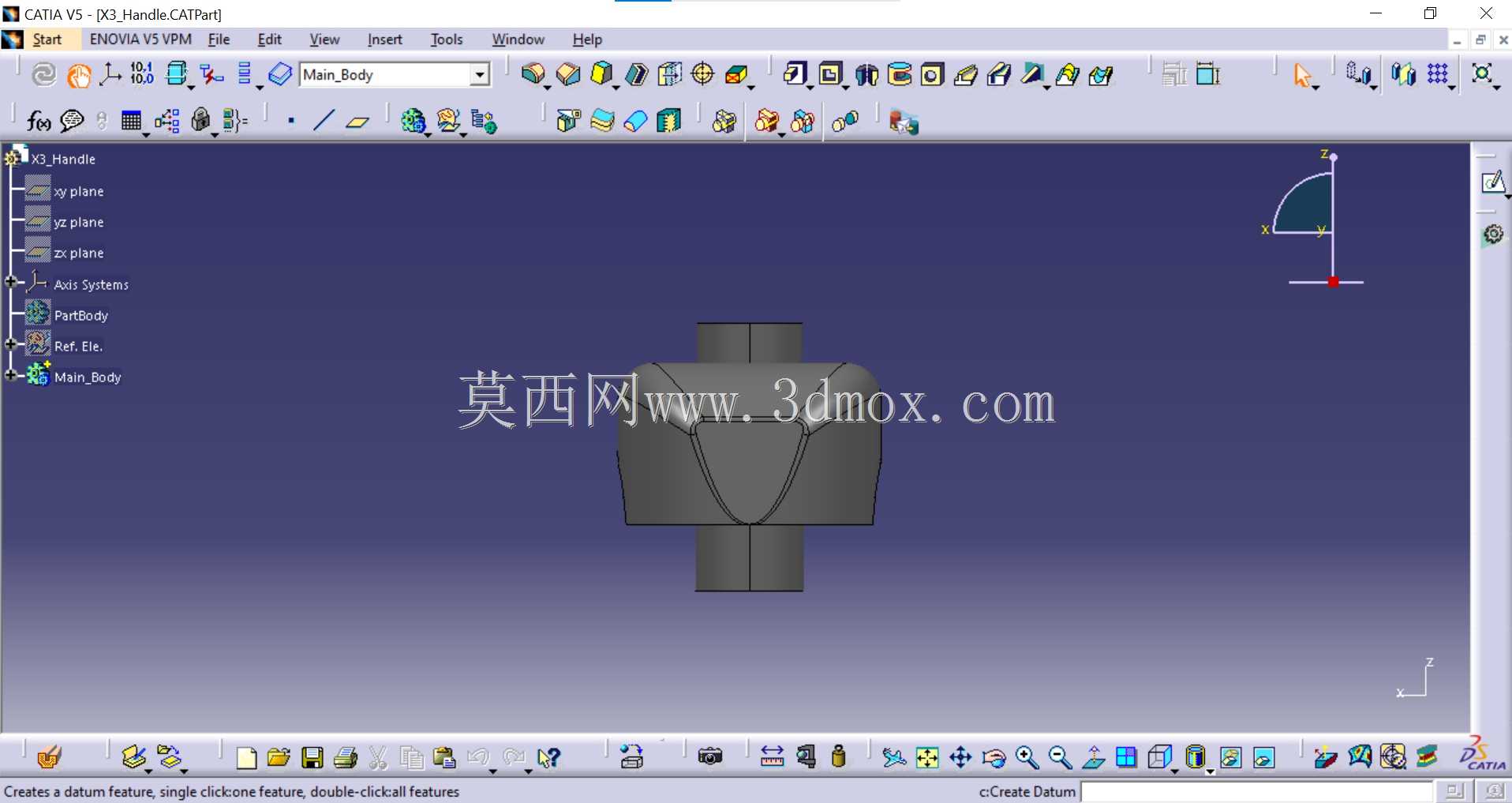

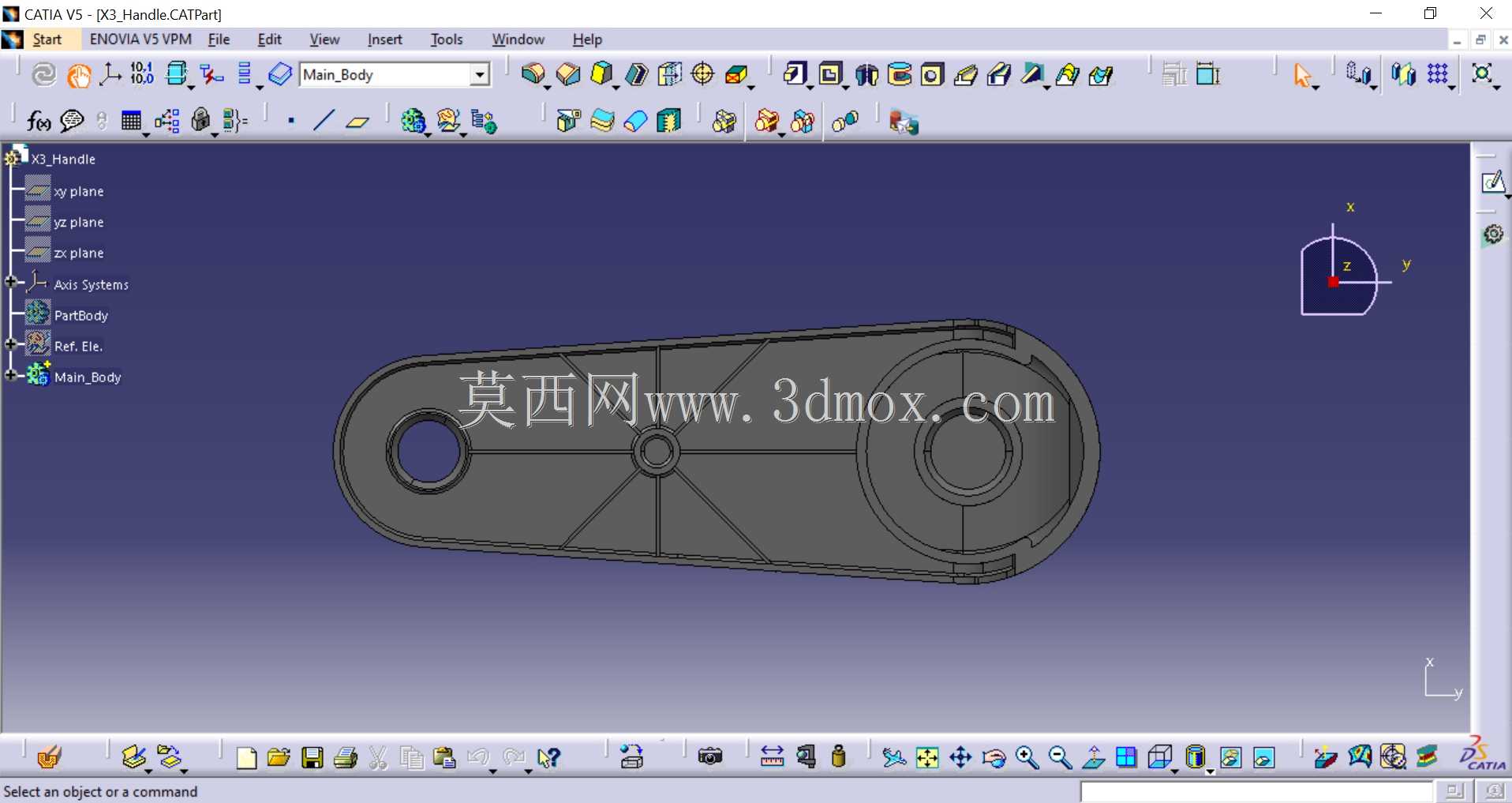

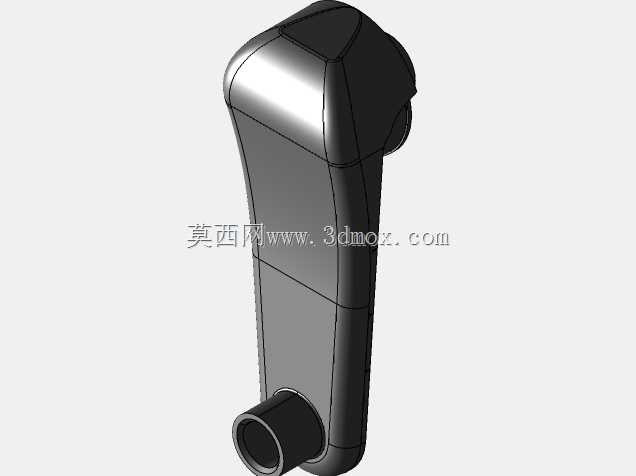

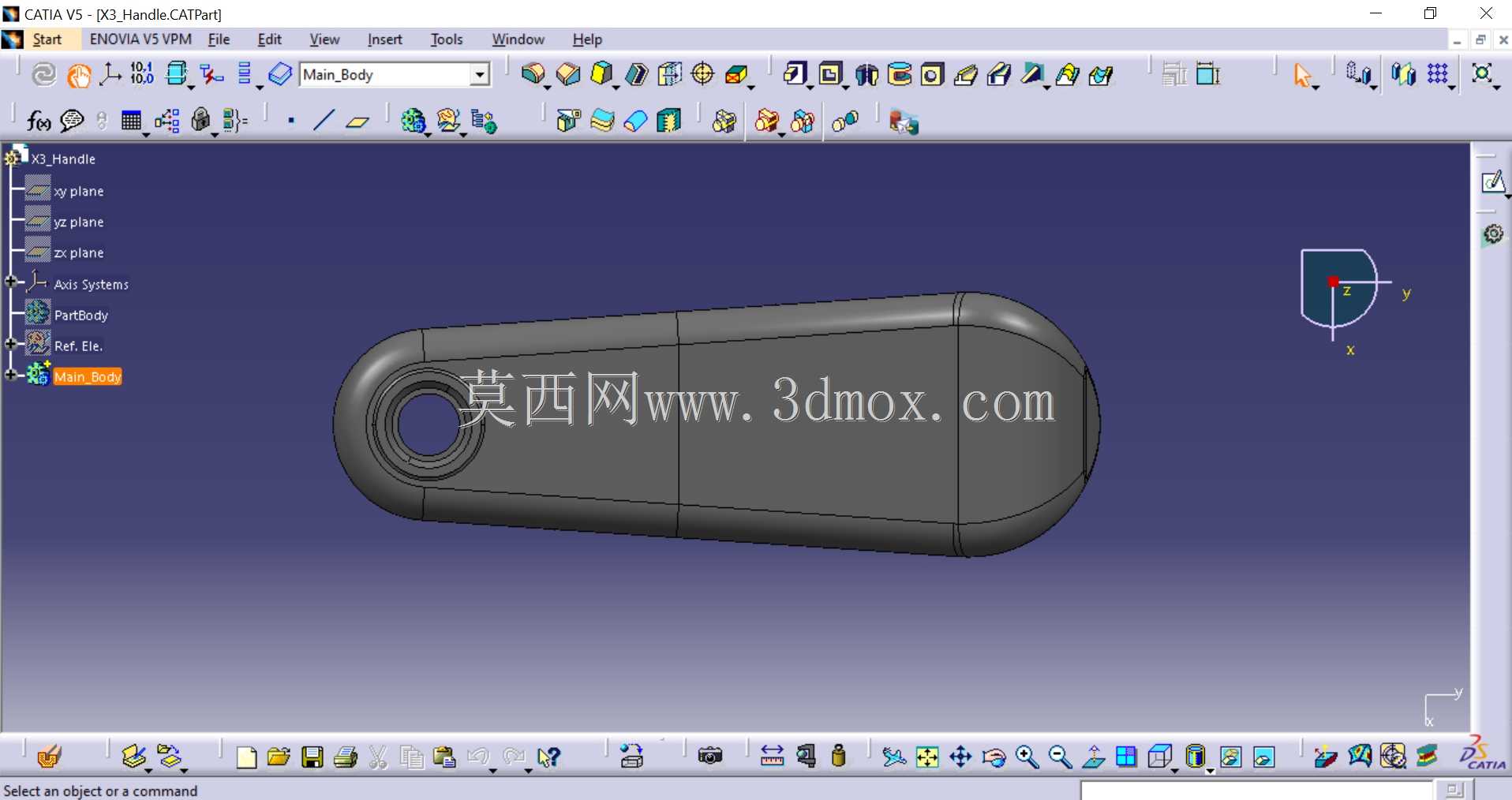

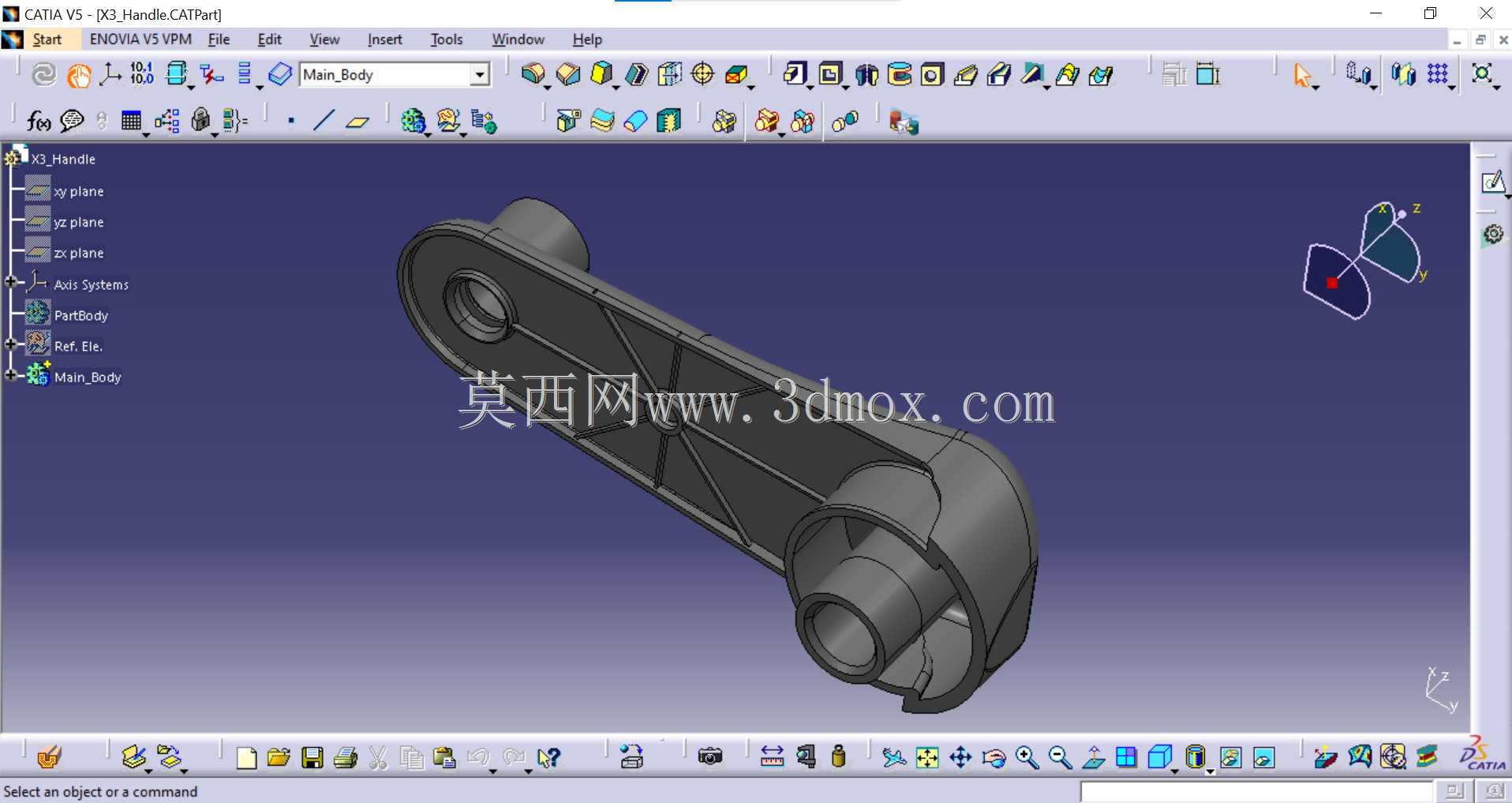

　　也不会因为力臂过长导致把手突出车门内饰板过多，在乘员上下车、车内移动时产生磕碰风险。整个零件采用一体化注塑成型的工艺方案，主体结构为长条形的摇臂形态，一端设置与升降机构转轴配合的安装轴套，轴套内部设计有非圆的配合截面，常见的为D型孔或者带花键的内孔，确保把手与转轴之间不会出现相对转动，扭矩传递过程无空行程，轴套的壁厚根据塑料材料的收缩率、受力工况做了针对性加厚，避免长期反复旋转施力后轴套位置出现开裂、磨损松旷的问题。摇臂的另一端设置供人手握持的圆柱状握持端，握持端与摇臂主体之间通过圆滑的过渡曲面连接，没有尖锐的棱角，避免操作时划伤手部，摇臂的非外观面设计有纵横交错的加强筋结构，筋条的厚度控制在主体壁厚的0.6-0.8倍区间，

　　既可以提升整个摇臂的结构刚性，在承受较大的旋转扭矩时不会出现明显的弯曲变形，也能避免注塑成型过程中因为壁厚不均导致的缩痕、气泡等成型缺陷，同时有效控制零件的整体重量，减少材料消耗。从安装边界来看，这类把手安装在车门内饰板的预留安装位上，轴套穿过内饰板的安装孔与内部的升降机构转轴配合，安装完成后把手与内饰板表面预留1-2mm的间隙，确保旋转过程中不会与内饰板产生摩擦干涉，把手的整体旋转半径控制在合理范围内，旋转全程不会与车门内扶手、储物槽、车门拉手等周边内饰构件产生位置冲突，操作时手腕的活动角度处于舒适区间，不需要刻意调整坐姿就能完成车窗的全行程调节。在功能特性层面，这类塑料把手除了基础的扭矩传递功能，还要兼顾一定的耐磨损、

　　耐老化性能，因为车辆使用过程中车门位置会长期受到阳光直射、温度交变的影响，所选的塑料材料需要具备足够的抗紫外线性能、耐高低温性能，在-30℃到60℃的使用温度区间内不会出现材料脆化、变软变形的问题，长期反复操作后配合位置的磨损量控制在允许范围内，不会出现操作松旷、异响的问题。设计过程中还要考虑装配的便捷性，把手与转轴的配合采用卡扣式的安装结构，对准转轴位置施加轴向压力就能完成装配，不需要额外的紧固件固定，售后维修更换时只需要用简易工具撬动就能拆下，大幅提升装配和维修的效率。另外，把手的外观面做了细腻的蚀纹处理，既可以提升握持时的摩擦力，操作时不容易打滑，也能掩盖注塑过程中可能产生的轻微外观缺陷，同时与车门内饰板的表面质感保持协调，不会出现突兀的视觉效果。从实际使用场景出发，这类把手的受力工况并不复杂，主要承受人手施加的旋转扭矩，偶尔会受到侧向的冲击力，因此结构设计时不需要过高的安全冗余，在满足强度、刚性要求的前提下尽可能简化结构，降低注塑模具的加工难度，提升成型良品率，适合大批量生产。整个零件的结构没有多余的复杂特征，所有的曲面过渡、筋条布置、壁厚设计都围绕功能实现、工艺可行性、使用体验三个核心维度展开，没有为了外观效果添加无意义的装饰结构，完全是功能导向的机械构件设计。
