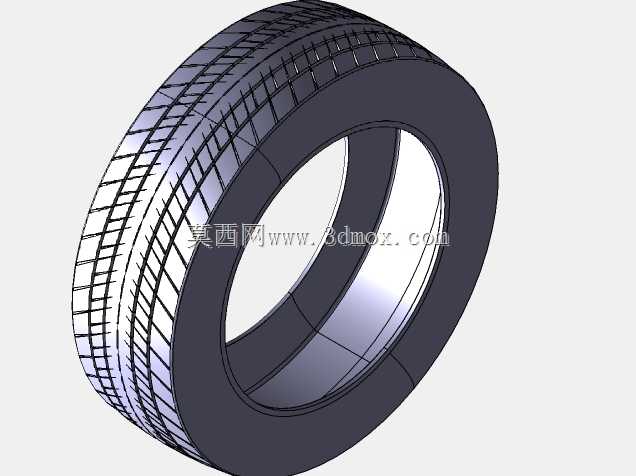

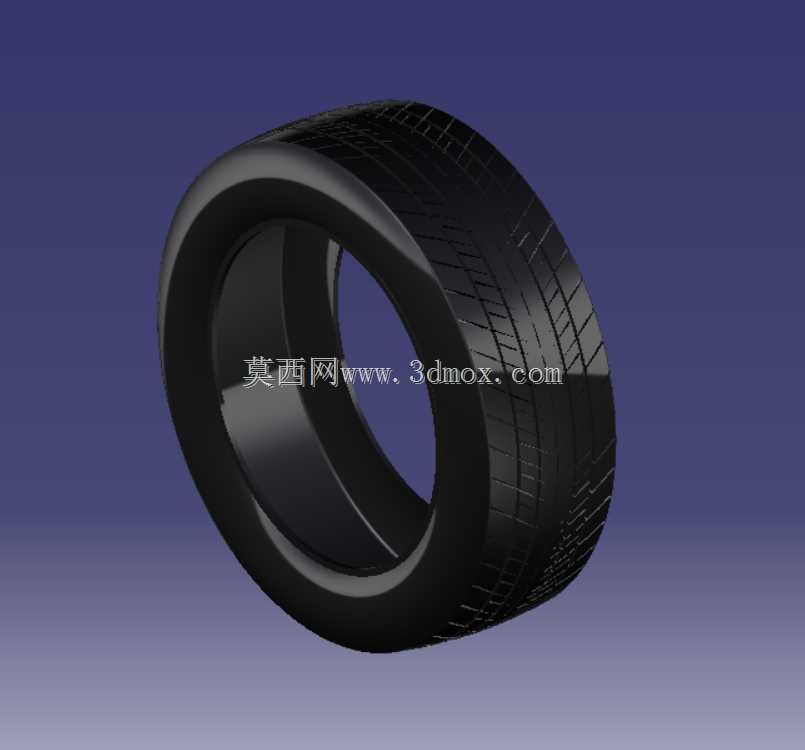

汽车用泰克勒克式橡胶转轮结构设计

　　在商用车与乘用车辆的行走系统设计中，转轮作为直接接触路面、传递整车载荷与驱动力的核心部件，其结构合理性直接决定车辆行驶的平顺性、抓地性能与使用寿命。本次设计的泰克勒克结构转轮，针对城市铺装路面与轻度非铺装路面的混合使用场景优化，区别于传统对称花纹轮胎的结构逻辑，在胎面花纹排布、胎侧刚度匹配、轮辋配合边界上做了针对性的结构调整。从实际装车应用来看，这类转轮主要适配紧凑型家用乘用车与轻型载货车辆的非驱动轮位，也可根据载荷参数调整后用于低速工程车辆的辅助行走轮，在日常通勤、城郊短途运输场景下，能够兼顾滚动阻力控制与湿滑路面排水性能，避免常规对称花纹轮胎在高速过弯时胎面接地面积不均的问题。

　　设计过程中首先明确了安装边界的约束条件：轮辋配合直径按照常规乘用车15英寸轮辋的适配尺寸做公差匹配，胎圈部位的着合角度采用行业通用的5度锥面设计，保证与钢制、铝合金轮辋的装配密封性，避免充气后出现滑圈、漏气问题。胎体结构采用多层帘线排布设计，帘线角度从胎圈到胎冠做渐变处理，胎圈部位帘线角度偏大以提升装配后的抱紧力，胎冠部位帘线角度调整为更适配行驶变形的角度，在承受垂向载荷时胎面能够保持均匀的接地印痕，不会出现局部应力集中导致的异常磨损。胎面花纹的设计没有采用常规的等节距排布，而是通过变节距花纹块的错位排列，打破花纹块接地时的共振频率，降低车辆在60-100km/h常用行驶速度区间的胎噪，同时纵向主排水沟的深度设置为8mm，保证雨天行驶时胎面与路面之间的积水能够快速排出，避免水滑现象的发生，横向花纹沟的角度做了倾斜设计，在车辆起步、制动时能够提供额外的抓附力，减少制动距离。

　　从功能特性来看，这款转轮的胎侧厚度做了差异化设计，靠近胎圈的部位厚度增加2mm，提升车辆上路肩时胎侧的抗挤压能力，避免低速冲击下胎侧出现鼓包问题，靠近胎冠的胎侧部位适当减薄，优化行驶过程中对路面细碎颠簸的过滤能力，提升乘坐舒适性。胎面胶料的硬度设定为邵氏A65度，在常温下能够保持合适的弹性，兼顾耐磨性能与抓地力，避免硬度过高导致的湿地抓地力不足，或是硬度过低导致的滚动阻力上升、磨损加快问题。在结构校核阶段，针对额定载荷下的胎体变形量做了有限元仿真验证，在1.2倍额定载荷、标准胎压工况下，胎侧最大变形量控制在12mm以内，胎面接地压力分布的不均匀度低于15%，能够满足连续行驶的耐久性要求。

　　实际装配过程中，需要注意胎圈与轮辋接触部位的清洁度，避免残留铁屑、泥沙导致装配后气密性不足，充气时需要分两次加压，第一次充至标准胎压的1.5倍后保压30秒，确认胎圈完全卡入轮辋的定位槽后，再泄压至标准工作胎压，避免胎圈装配不到位导致的行驶中脱圈风险。在日常使用场景下，这款转轮的花纹磨损极限标记设置在1.6mm深度，当胎面磨损至标记位置时需要及时更换，避免湿地抓地力大幅下降引发行驶风险。针对北方冬季多雪的使用场景，这款转轮的花纹块上预留了防滑钉安装孔位，可在冬季换装防滑钉提升冰雪路面的抓附能力，无需更换专用冬季轮胎即可满足轻度冰雪路面的通行需求。

　　从结构设计的通用性来看，这款转轮的安装孔位、中心孔尺寸与同级别主流车型的轮辋参数完全匹配，无需额外加工转接部件即可直接替换同规格的常规轮胎，在售后维修替换场景下具备较好的适配性，同时胎体结构设计兼容有内胎与无内胎两种装配形式，在配套轮辋密封性能达标的前提下可直接作为无内胎轮胎使用，在老旧车型的钢制轮辋上也可搭配内胎正常使用，覆盖更多使用场景。针对长期高速行驶的需求，胎面胶料中添加了耐热老化配方，在连续高速行驶导致胎面温度上升至80摄氏度的工况下，胶料的物理性能下降幅度控制在10%以内，不会出现胎面脱层、胶料过度软化的问题，满足长距离高速行驶的耐久性要求。
