动力系统用多曲拐曲柄结构三维建模作品

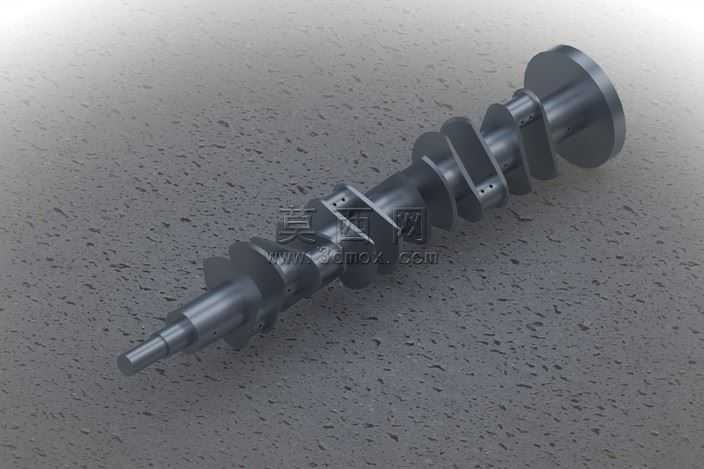

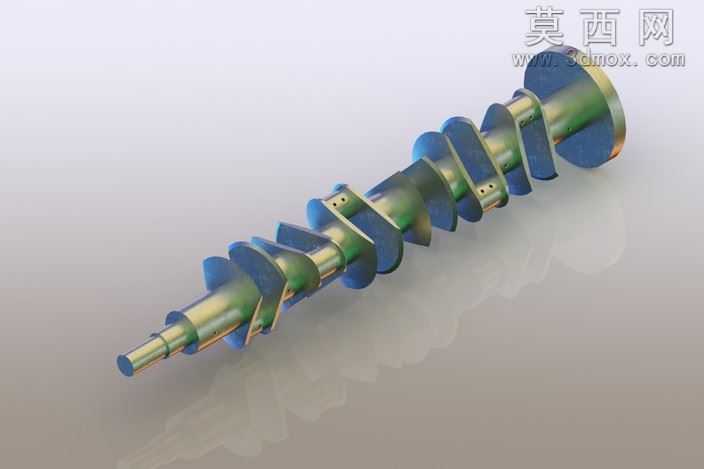

本作品为动力传动系统核心部件曲柄的三维建模成果，建模过程严格遵循机械设计规范，以实际动力部件的功能需求为核心出发点，先梳理曲柄的整体结构逻辑：该部件为多曲拐集成式结构，包含前端动力输入轴段、多组错位排布的曲柄销与曲柄臂结构、后端输出连接法兰段，各段轴径按照传动受力梯度做差异化设计，匹配动力传递过程中的扭矩承载需求。建模阶段采用参数化草图驱动特征的方式构建，先绘制各轴段的中心轴线，确定各曲拐的相位角度，保证曲拐排布符合动力输出的动平衡要求，再通过旋转凸台特征构建主体轴身基础结构，针对曲柄臂与曲柄销的连接位置做圆角过渡处理，消除应力集中隐患，同时在对应曲柄臂位置预留平衡配重的安装定位孔，还原实际部件的装配适配结构。材质渲染阶段，为模型赋予金属合金钢材质，调整材质的粗糙度、金属度参数，还原锻钢部件经机加工后的表面质感，对轴颈配合面做高光处理区分加工面与非加工面的视觉差异，场景采用哑光颗粒质感地面作为衬托，搭配柔和的漫反射光照，清晰呈现各段结构的轮廓细节与曲面过渡效果。设计过程中重点考量曲柄的实际装配适配性，各轴段的直径、长度参数，曲拐的偏心距、相位角均参考通用动力部件的设计标准，保证模型可直接用于后续的装配模拟、运动仿真以及工程图导出工作，模型结构完整无破面，各特征之间的拓扑关系清晰，既还原了实体部件的结构细节，也兼顾了三维模型的可编辑性，能够满足机械设计教学、结构方案展示、虚拟装配验证等多场景的使用需求，清晰展现了曲柄作为动力系统核心传动部件将直线往复运动转换为旋转运动的结构原理。
