CA6140车床配套离心式叶轮结构设计

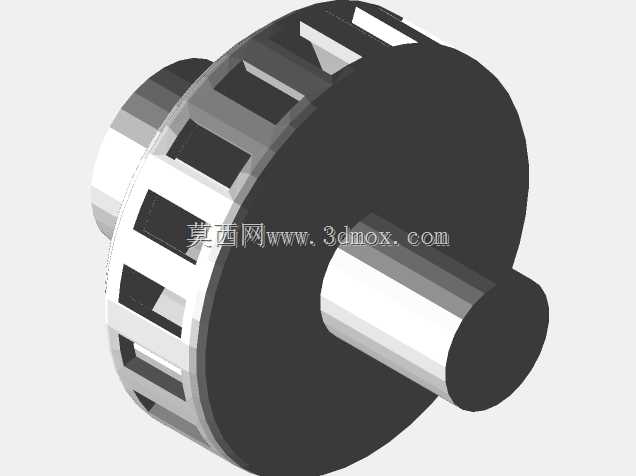

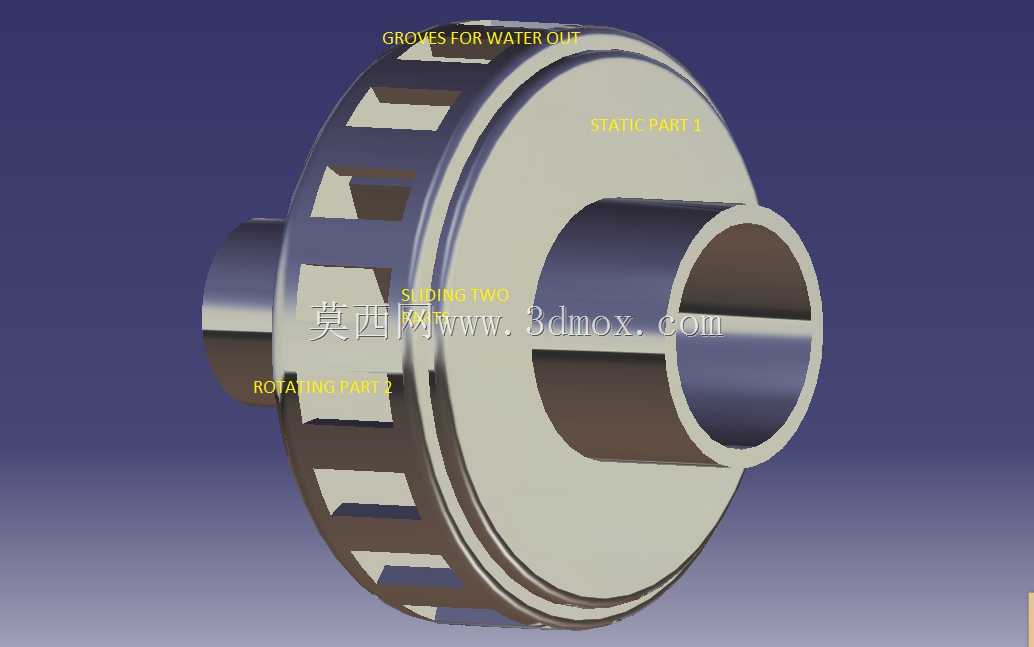

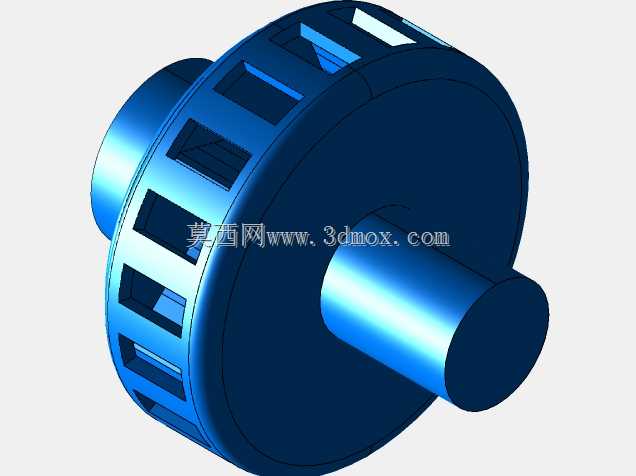

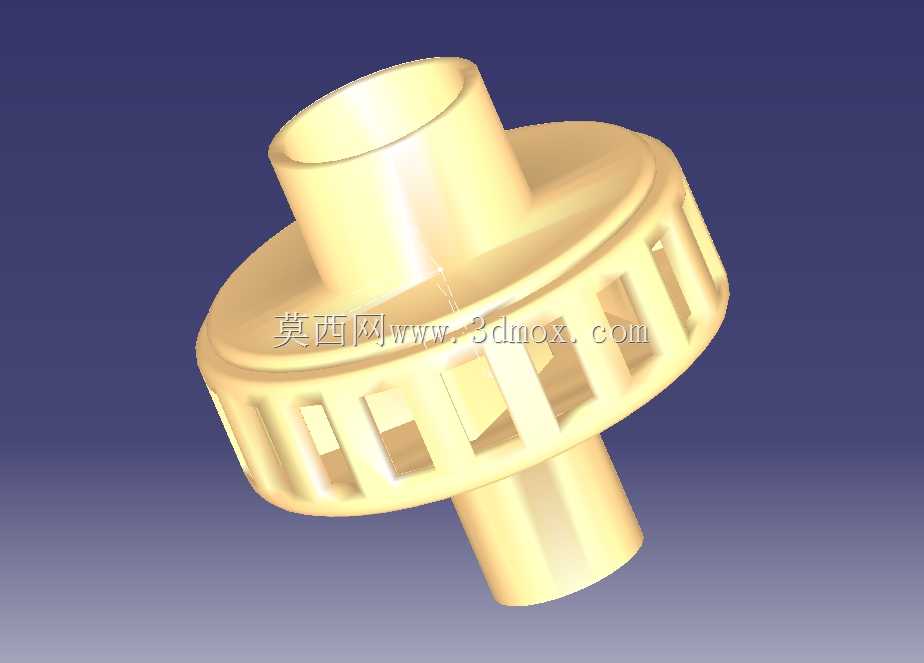

　　在普通卧式车床的冷却循环系统中，离心式叶轮是驱动切削液完成输送、喷淋全流程的核心动力部件，这款适配CA6140车床的离心叶轮，完全围绕车床冷却系统的实际工况完成结构设计，没有冗余的造型修饰，所有结构特征都服务于流体输送效率与安装适配性要求。从实际应用场景来看，CA6140作为通用型卧式车床，日常加工涵盖碳钢、铸铁、有色金属等多种材质工件，切削过程中需要持续输出压力稳定的切削液，直接冲刷刀尖与工件接触区域，带走切削热同时冲落切屑，避免切屑刮伤已加工表面，这就要求配套的叶轮在低转速工况下就能输出足够的扬程，同时具备一定的抗杂质能力，避免切削液中混杂的细碎切屑卡滞叶轮结构。这款叶轮的设计思路完全贴合上述工况需求，

　　没有采用复杂的扭曲叶片构型，而是选用直叶片径向布置的最简离心结构，叶片沿轮盘周向均匀排布，叶片型线采用等厚度直壁设计，流体在流道内的转向路径短，入口处无明显的结构突变，既降低了流体进入叶轮流道的水力损失，也能让混杂在切削液中的细小切屑顺利通过流道，减少淤积卡滞的概率。叶轮主体分为轮盘、叶片、轮毂三个核心功能段，轮盘采用等厚度圆盘结构，外缘做小圆弧倒角处理，避免高速旋转时轮盘边缘与泵壳内壁形成紊流区，降低无用的功率损耗；轮毂部分设计为带中心通孔的凸台结构，通孔直径与冷却泵电机的输出轴径完全匹配，轮毂端面预留有键槽安装位，可通过平键实现与电机轴的周向固定，轮毂与轮盘的衔接位置采用大圆角过渡，消除应力集中点，

　　避免叶轮长期旋转过程中在衔接位置出现疲劳开裂问题。从安装边界来看，这款叶轮的轴向总长度严格匹配CA6140车床原配冷却泵的泵腔内部尺寸，安装后叶轮前端面与泵壳进水口的间隙控制在1-1.5mm区间，间隙过大会导致高压流体从间隙回流至进水侧，降低泵的输出效率，间隙过小则容易在装配误差或轴系窜动时出现叶轮与泵壳的刮擦，引发异响甚至部件损坏；叶轮的最大外圆直径与泵腔内壁的径向间隙控制在2mm左右，既保证叶轮旋转时无剐蹭风险，也能减少径向间隙的回流损失。在功能特性层面，这款直叶片离心叶轮的特性曲线更平缓，在CA6140车床冷却系统常用的流量区间内，输出压力波动极小，不会因为喷淋口的局部堵塞出现压力骤升或骤降的问题，

　　能稳定为刀尖区域提供持续的切削液供给；同时直叶片结构的加工工艺性更好，不管是采用铸造后铣削加工，还是直接通过金属3D打印成型，都能快速获得合格的零件尺寸，后期维护更换时的配件加工成本更低。设计过程中还充分考虑了叶轮的静平衡要求，所有叶片的周向排布角度误差控制在±0.5°以内，单叶片的厚度公差控制在±0.1mm，叶轮整体做去重静平衡处理，剩余不平衡量满足冷却泵的转速要求，避免高速旋转时出现振动过大的问题，延长冷却泵电机轴承的使用寿命。不同于通用型离心水泵的叶轮设计，这款叶轮完全针对车床切削液输送的工况做了适配，没有追求过高的扬程参数，而是把运行稳定性、抗杂质能力、安装互换性放在设计优先级的首位，能直接替换CA6140车床冷却泵的原有叶轮，不需要对泵体、电机轴做任何改装，装配后即可达到原配部件的性能要求，在实际车间使用场景中，这类结构简单、性能可靠的叶轮配件，能有效降低车床冷却系统的维护频次，减少因为冷却系统故障导致的加工停机时间。
