深沟球轴承62系列结构三维设计

　　在各类旋转传动场景中，支撑类零件的选型与结构匹配直接决定整套设备的运行寿命与传动精度，62系列深沟球轴承作为应用覆盖范围极广的滚动支撑部件，从民用家电的电机输出端、小型输送设备的辊筒支撑，到工业传动系统的中间轴定位、泵类设备的转子支撑，都能见到它的应用身影。这类轴承的核心功能是在承担径向载荷的同时，可适配一定比例的轴向载荷，相比同尺寸的滑动轴承结构，它的启动摩擦阻力更小，运转过程中的温升控制更稳定，维护更换的便捷性也更优，尤其适合中低转速、载荷波动不大的连续运转工况。

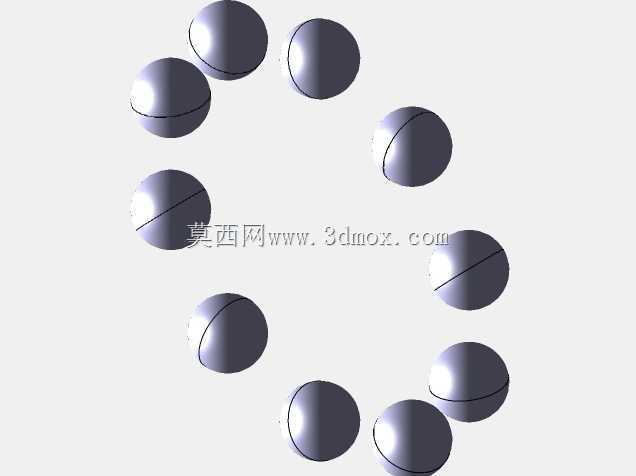

　　做这套结构设计时，首先要明确的是安装边界的尺寸约束，常规62系列轴承的内孔与轴采用基孔制过渡配合，外圈与轴承座孔采用基轴制过渡配合，建模过程中需要严格控制内圈内径、外圈外径、装配总宽度这三个核心安装尺寸的公差带，避免后续装配出现轴颈抱死或者外圈跑圈的问题。滚动体的排布需要保持均匀的周向间距，保持架的兜孔结构要和钢球的球面曲率完全匹配，既不能留过大间隙导致滚动体运转时产生窜动异响，也不能间隙过小造成滚动体卡滞，加剧运转过程中的磨损。

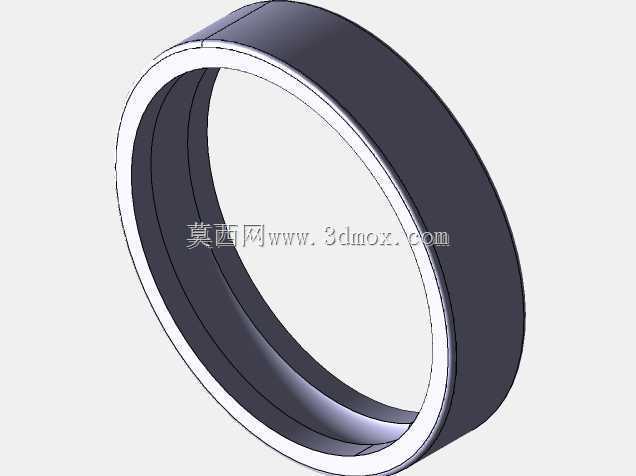

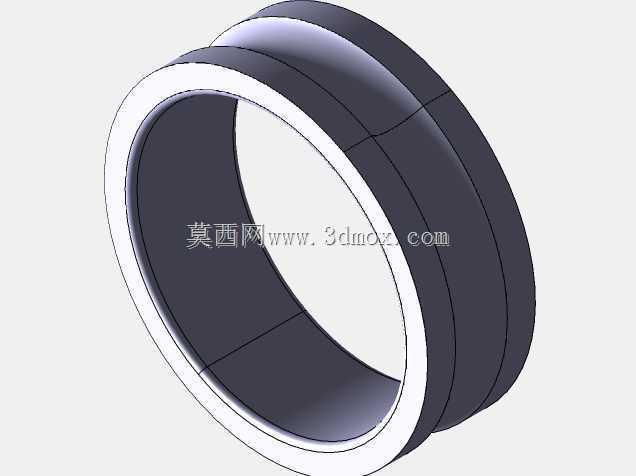

　　从结构特性来看，62系列深沟球轴承的滚道为圆弧型深沟结构，滚道的曲率半径略大于钢球半径，这个设计细节是它能同时承受径向和双向轴向载荷的关键——当轴系受到轴向力时，载荷可以通过钢球与滚道的接触斜面均匀传递到内外圈上，不会出现接触应力集中的问题。建模时需要注意内外圈的挡边高度，挡边过低会导致轴向承载能力不足，高速运转时容易出现钢球脱出的风险，挡边过高则会增加保持架与挡边的摩擦概率，还会挤占密封件的安装空间，如果是带密封结构的型号，还要在外圈的内侧预留密封槽的安装位置，保证密封唇口与内圈密封面的过盈量处于合理区间。

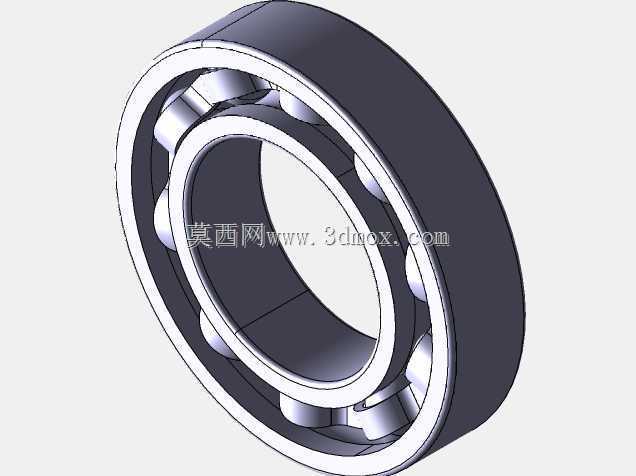

　　实际工程应用中，这类轴承的选型往往需要结合轴系的受力计算结果确定具体型号，比如轴颈直径50mm的工况下，对应6210型号的轴承外径为90mm，总宽度20mm，配套钢球直径12.7mm，这个尺寸参数可以适配绝大多数常规功率等级的传动轴系支撑需求。建模过程中所有的倒角、圆角细节都不能省略，内外圈的安装引导倒角要符合装配工艺要求，避免压装时出现密封件刮损、轴颈表面划伤的问题；滚道表面的粗糙度要求在建模阶段可以通过结构特征的精度设置体现，为后续的工程图导出、工艺加工预留参考依据。

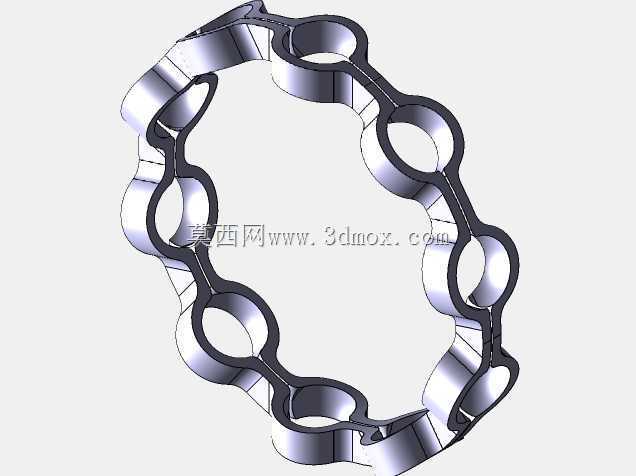

　　很多刚接触机械设计的人员在做轴承选型和建模时，容易忽略安装配合面的轴向定位结构，实际上62系列轴承的内圈通常需要靠轴肩做轴向定位，外圈靠轴承座的孔肩定位，建模时就要同步考虑轴肩和孔肩的高度，不能超过轴承内圈和外圈的最大允许倒角尺寸，否则会导致轴承安装不到位，或者拆卸时无法使用拉马顺利施力。另外保持架的结构形式通常采用浪形冲压保持架，这种结构的重量更轻，高速运转时的离心力更小，适合绝大多数常规工况，建模时要保证保持架的铆钉孔位置同轴度，避免装配后出现保持架偏摆的问题。

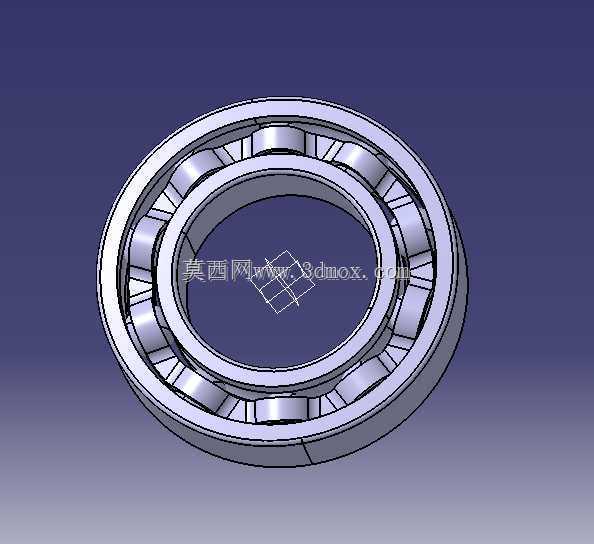

　　从应用场景的适配性来说，62系列轴承不需要复杂的配套润滑结构，采用脂润滑时可以做到长期免维护，即使是油润滑工况，也只需要简单的油路通道就能满足润滑需求，这也是它能在各类通用机械设备中被广泛应用的重要原因。在做三维结构设计时，所有零件的装配约束要完全模拟实际装配状态，内圈与轴的同轴度、外圈与轴承座的同轴度、滚动体与内外圈滚道的接触约束都要准确设置，这样后续做干涉检查、运动仿真时才能得到真实的运行结果，为后续的轴系设计、整机结构匹配提供准确的参考依据。
