五缸径向发动机连杆组件结构设计

　　在小型航空动力、老式固定翼航模、早期轻型摩托以及特种作业动力单元的应用场景中，径向发动机凭借其紧凑的星型布局、优异的风冷散热效率以及较短的整机轴向尺寸，始终占据着不可替代的细分应用位置。作为径向发动机内部传递爆发压力、完成活塞往复运动向曲轴旋转运动转换的核心受力构件，连杆组件的结构设计合理性直接决定了整机的动力输出平顺性、运行可靠性以及服役寿命。

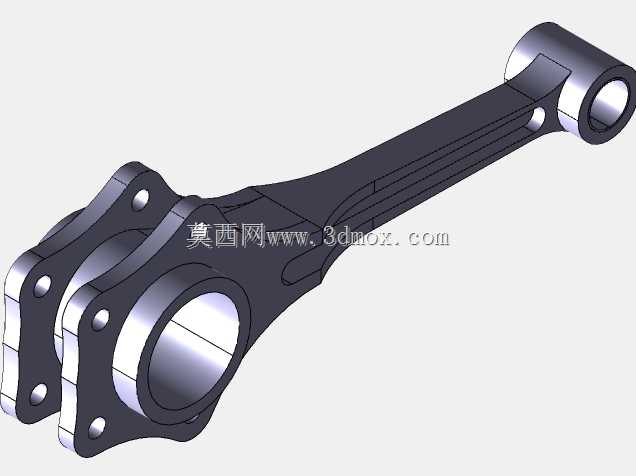

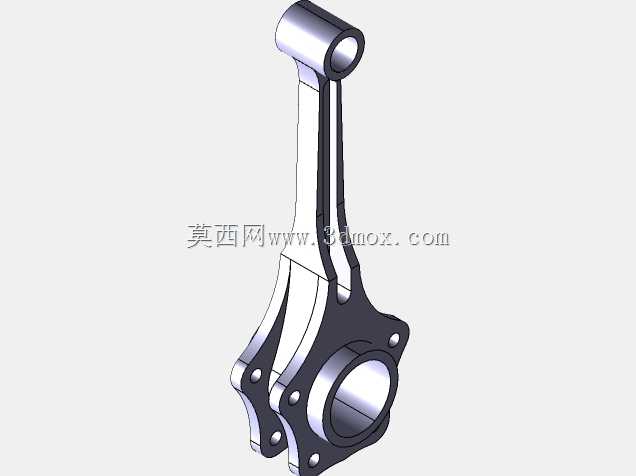

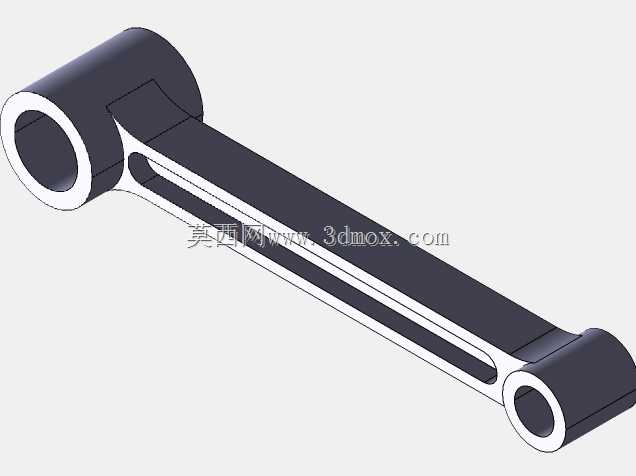

　　本次呈现的连杆结构针对五缸径向发动机的布局特性做了适配设计，不同于直列发动机连杆独立对应单缸曲柄销的布置形式，径向发动机的主连杆需要集成其余四缸副连杆的铰接安装位，因此主杆的大头端采用了分体式剖分结构，通过多组高精度螺栓实现连杆盖与杆身的刚性连接，剖分面采用平面定位配合螺栓过孔的过盈配合设计，能够在承受最高爆发压力冲击时避免结合面出现滑移错位，保证曲柄销轴承孔的圆度公差始终维持在设计允许范围内。杆身部分采用了工字形截面的轻量化设计，在保证纵向抗弯、抗扭截面系数满足高转速工况受力要求的前提下，尽可能去除了非受力区域的冗余材料，既降低了连杆组件自身的往复运动惯量，减少了曲轴平衡块的配置重量，也为发动机高转速运行时的惯量控制提供了结构基础。

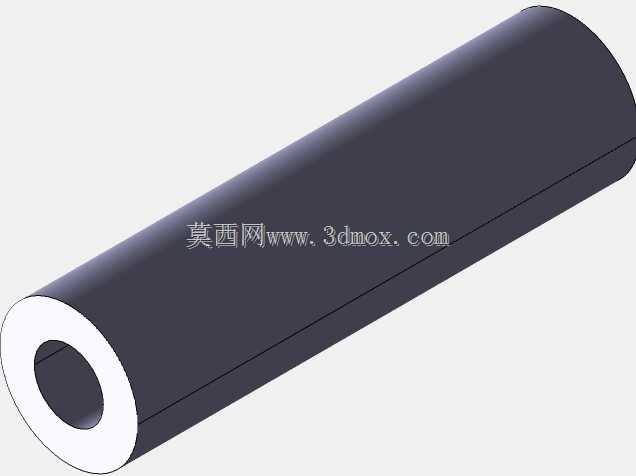

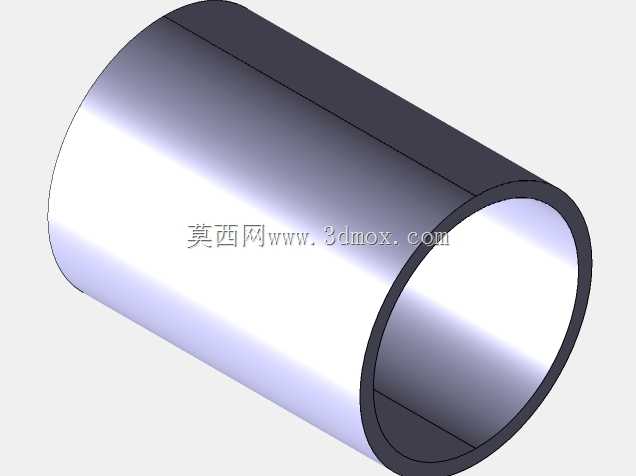

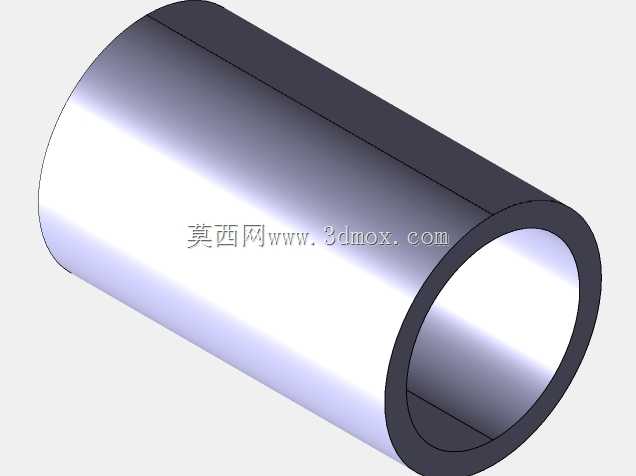

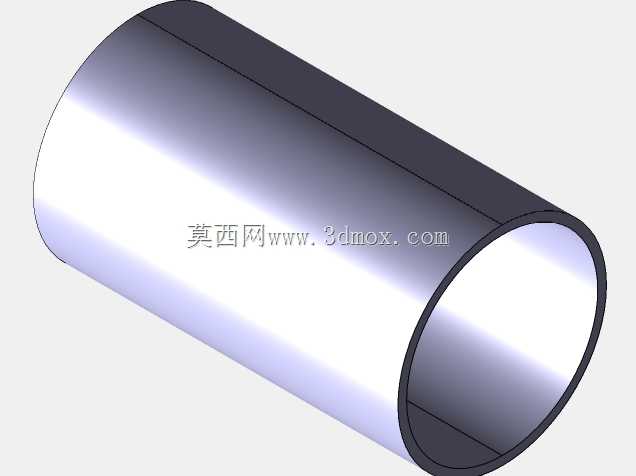

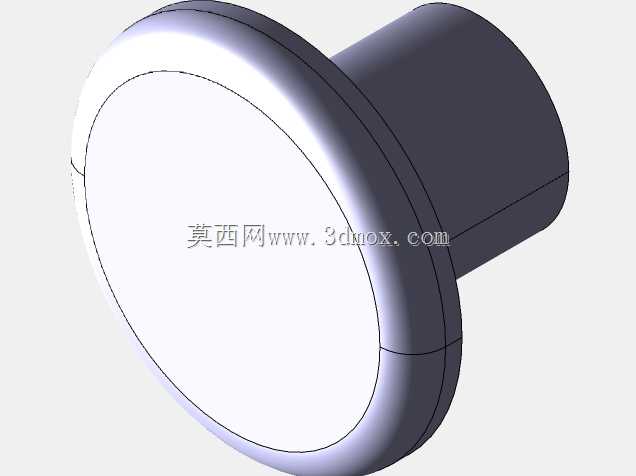

　　从实际功能实现角度看，该连杆的小头端采用了整体式铜套安装孔设计，孔内预留了润滑油道的连通位置，工作时可通过曲轴内部的压力润滑油路，将机油输送至小头活塞销衬套位置，形成稳定的压力润滑油膜，避免活塞销与衬套在高频往复摆动过程中出现干摩擦磨损。杆身表面设计有纵向的加强筋结构，顺着杆身的受力传力路径布置，能够有效平衡连杆在做功冲程承受的压应力、排气冲程承受的拉应力以及换向过程中承受的侧向弯曲应力，避免杆身在交变载荷长期作用下出现疲劳变形甚至断裂失效。大头端的连杆盖与杆身的连接螺栓采用了等强度设计，螺栓头部的沉台结构完全埋入连杆盖表面，不会在运转过程中与曲轴箱内部的其他构件发生运动干涉，同时螺栓的预紧力矩经过严格匹配，既能够保证结合面的密封压紧力，也不会因预紧力过大导致螺栓出现塑性变形。

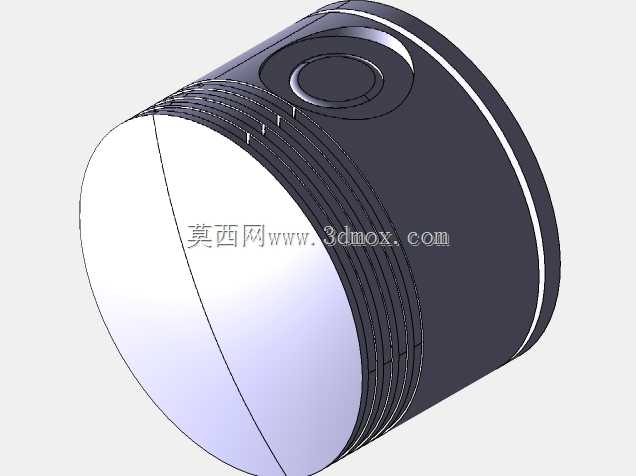

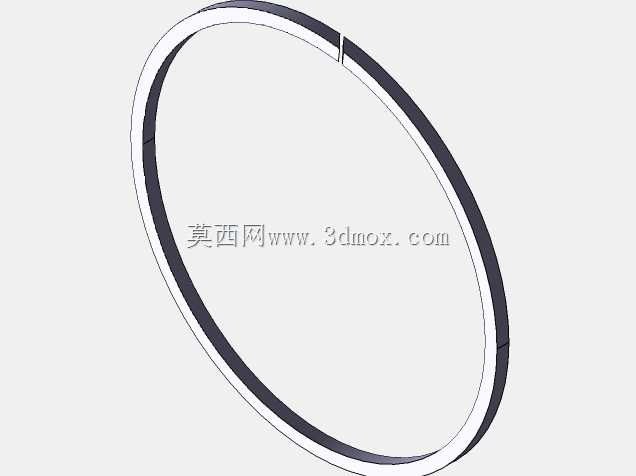

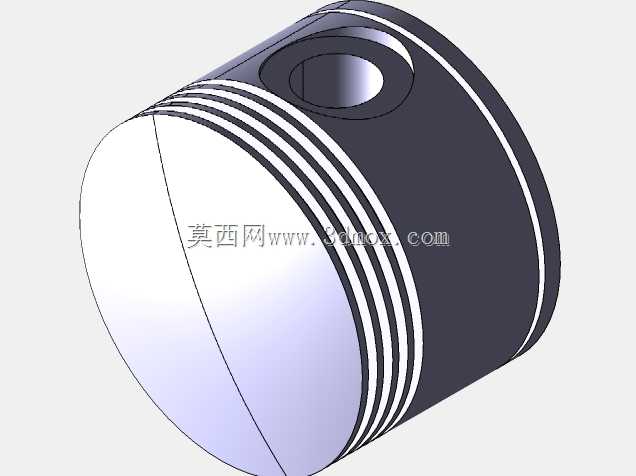

　　在安装边界与尺寸适配层面，该连杆组件的大头孔直径严格匹配对应排量径向发动机的曲柄销直径，孔的表面粗糙度要求控制在Ra0.8以内，圆柱度公差不低于IT5级，保证轴瓦安装后能够实现均匀的面接触，避免局部应力集中导致的轴瓦过早磨损。小头孔的中心距与大头孔中心距严格按照发动机的冲程参数做了匹配，尺寸公差控制在±0.01mm范围内，确保活塞到达上止点时的压缩比符合设计值，不会因连杆长度偏差导致压缩比过高引发爆震，或是压缩比过低导致动力输出不足。连杆组件的整体重量经过分组配重控制，同一台发动机配套的五根连杆（含主连杆与四组副连杆）的重量差控制在5g以内，减少曲轴运转过程中的不平衡量，降低发动机整机的振动水平。

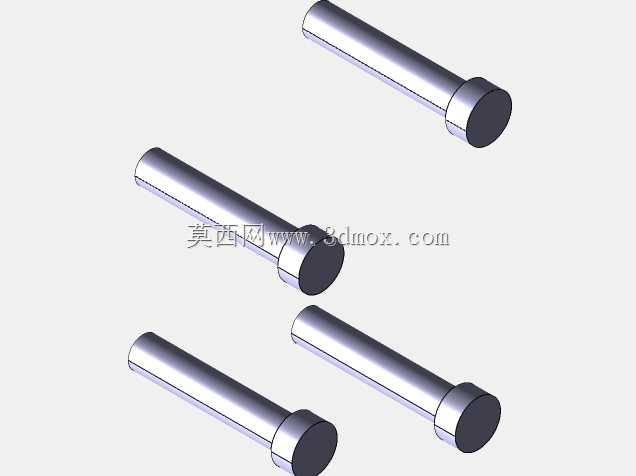

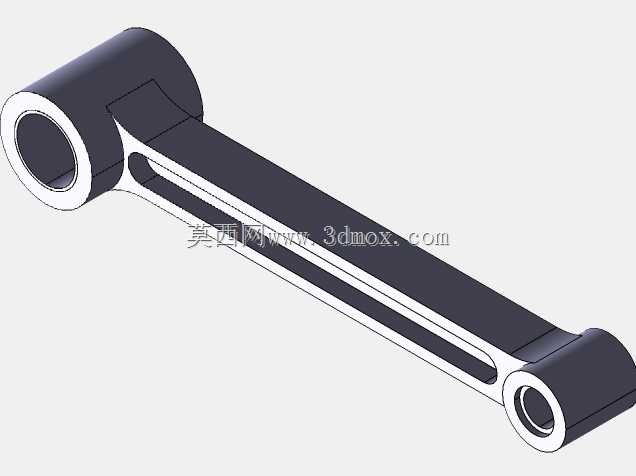

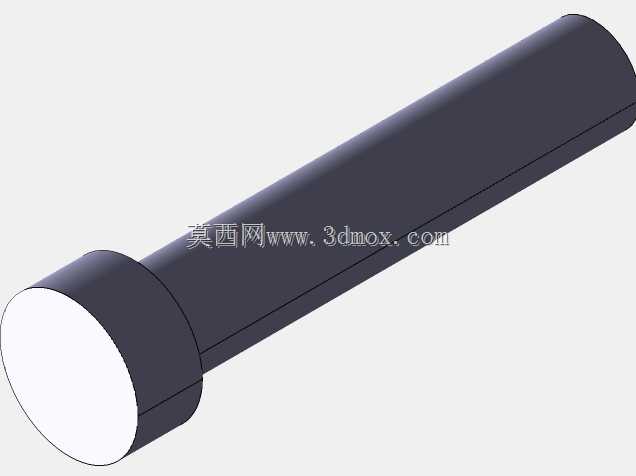

　　从设计思路的落地角度，该结构充分考虑了径向发动机的特殊受力工况：由于多缸连杆共用同一曲柄销，主连杆大头需要承受多个气缸依次做功带来的交变冲击载荷，因此大头端的壁厚相较于同排量直列发动机连杆做了针对性加强，同时在铰接副连杆的凸台位置做了圆弧过渡处理，避免应力集中导致的凸台根部开裂。副连杆与主杆的铰接销孔采用了间隙配合设计，预留了合适的热膨胀间隙，保证发动机在达到工作温度后，副连杆仍能够灵活摆动，不会因热胀冷缩出现卡滞。整个连杆组件的外形轮廓经过运动仿真校核，在曲轴运转的全行程范围内，所有构件的运动包络都不会与曲轴箱内壁、活塞裙部以及其他气缸的连杆发生干涉，满足整机装配的空间要求。在实际生产适配中，该结构可直接适配采用星型五缸布局的小型风冷径向发动机，可用于轻型通航动力、航空模型动力改装、老式摩托修复以及特种小型发电机组的动力核心部件，其结构参数经过受力仿真验证，能够在额定转速范围内长期稳定运行，承受额定工况下的交变载荷冲击。
