2×4规格凸点拼接式积木块结构设计

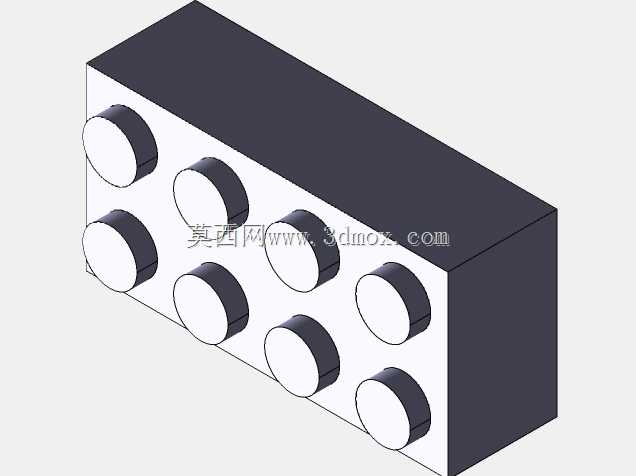

　　日常接触到的积木拼装场景里，2×4规格的基础块是整套搭建体系里的核心承重单元，不管是做静态结构的基底填充，还是动态传动结构的框架搭建，这类基础块的拼接精度直接决定了整套作品的结构稳定性。从结构设计的角度看，这类积木块的核心设计逻辑围绕凸点过盈配合展开，顶面的8个圆柱形凸点呈两排四列均匀排布，每个凸点的外径、根部圆角、拔模斜度都经过反复校准，要保证和下方积木块的凹槽内壁形成稳定的静摩擦配合，既不会因为配合过松导致搭建完成的结构松垮散架，也不会因为配合过紧导致拼装拆卸时需要施加过大的力，甚至出现零件开裂的问题。

　　实际应用场景中，这类基础块的使用占比往往能达到整套积木零件总量的40%以上，不管是搭建建筑类作品的墙体、楼板，还是机械类作品的主梁、支座，都需要大量这类标准块做结构填充。设计时首先要确定的是零件的整体外形边界，标准2×4块的长度方向对应四个凸点的排布间距，宽度方向对应两个凸点的排布间距，高度方向要和同体系的薄板、高块形成整数倍的尺寸匹配，保证不同规格的零件拼接时不会出现高度差，影响整体结构的平整度。凸点的设计细节上，每个凸点的顶部都做了微小的倒角处理，一方面是注塑成型时方便脱模，减少顶针痕迹对配合面的影响，另一方面是拼装时能起到导向作用，让凸点能顺畅卡入下方零件的凹槽内，不需要反复对齐位置。

　　从安装配合的角度看，积木块的底面凹槽结构和顶面凸点是完全对应的，凹槽的内壁尺寸要和凸点的外径形成0.1-0.2mm的过盈量，这个过盈量的取值是经过大量实际测试确定的，既要保证拼接后两个零件之间的连接力能承受至少5倍自身重量的拉力，不会因为轻微晃动就脱落，也要保证成年人用正常手力就能顺利拆分，不会出现零件卡死的情况。零件的壁厚设计也要兼顾强度和成型效率，四周的侧壁厚度保持均匀，避免注塑过程中出现缩痕、翘曲等变形问题，内部的加强筋排布要对应凸点的受力位置，当凸点受到向下的压力时，加强筋能把力均匀传递到整个零件的侧壁上，避免凸点根部因为应力集中出现断裂。

　　很多刚接触积木结构设计的从业者容易忽略的是零件的拔模角度设计，不管是凸点的外圆周面，还是凹槽的内圆周面，还有零件的外侧壁，都需要设置合理的拔模斜度，角度一般控制在0.5-1度之间，角度太小会导致脱模困难，零件表面容易出现拉伤痕迹，角度太大则会导致上下零件拼接时出现明显的间隙，影响拼接后的结构紧实度。另外，零件的所有棱边都做了微小的圆角处理，不光是为了避免尖锐边角划伤使用者，也是为了减少注塑成型时的应力集中，降低零件在反复拼装拆卸过程中出现边角崩裂的概率。

　　在做这类标准积木块的三维建模时，首先要确定整个积木体系的基础模数，所有凸点的中心距都要保持统一的整数模数，这样才能保证不同位置、不同规格的零件都能实现通用互换。建模过程中要优先保证配合面的尺寸精度，凸点的外径公差、凹槽的内径公差都要控制在0.02mm以内，非配合面的尺寸可以适当放宽公差要求，降低生产制造的难度。还要考虑到不同材质的成型收缩率，比如常用的ABS材质，成型收缩率一般在0.4%-0.8%之间，建模时要提前把收缩量补偿到尺寸里，保证零件注塑完成后实际尺寸能落在设计公差范围内。

　　实际使用过程中，这类基础块的受力场景比较多样，除了承受竖直方向的压力，有时候还要承受水平方向的剪切力，比如搭建悬挑结构时，靠近悬挑根部的积木块就要承受很大的弯矩，这就要求零件的凸点和凹槽配合面有足够的接触面积，能传递足够的摩擦力来抵抗弯矩带来的分离趋势。设计时还要考虑零件的堆叠兼容性，不管是和同规格的基础块堆叠，还是和薄板、特殊件、传动件搭配，都要保证拼接位置的尺寸完全匹配，不会出现干涉或者间隙过大的问题。比如和轴类零件搭配时，积木块侧面的孔位中心高要和凸点的排布模数对应，保证轴穿过去之后能保持水平，不会出现倾斜卡滞的情况。

　　很多人觉得基础积木块结构简单，设计起来没有难度，但实际上这类通用基础件的设计需要考虑的细节非常多，从最基础的尺寸模数确定，到配合面的过盈量选取，再到拔模角度、壁厚、圆角、加强筋的排布，每一个参数都会直接影响最终的使用体验。一个合格的2×4积木块，要能承受上千次的反复拼装拆卸而不出现明显的磨损松动，在-10℃到40℃的使用环境下都能保持稳定的配合松紧度，不会因为温度变化出现尺寸变形导致拼接过松或者过紧。建模过程中还要注意零件的对称性，两排凸点的位置要完全关于中心平面对称，保证零件不管正向还是反向安装都能正常拼接，不会出现方向限制，提升零件的通用适配性。
