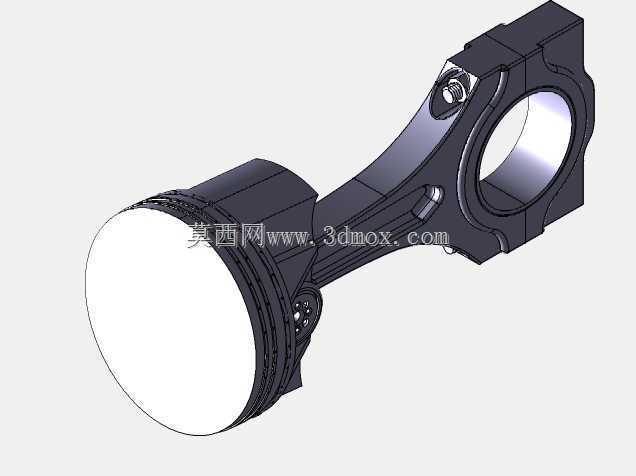

这套活塞连杆组件是往复式内燃机核心运动部件的完整三维结构,覆盖活塞本体、多道活塞环、活塞销、连杆杆身、连杆大头盖、轴瓦定位结构与连杆螺栓全部装配关系,建模过程严格按照车用四冲程发动机实际装配逻辑搭建,可直接用于动力总成运动校核、教学演示与结构拆解分析。
从实际装机场景来看,该组件工作在气缸套内,活塞头部承受燃烧室燃气爆发压力,通过活塞销将直线往复作用力传递给连杆,再由连杆大头驱动曲轴曲柄销完成旋转运动输出,是把燃料化学能转化为曲轴旋转机械能的核心传力路径。整机运行时活塞在缸套内做高速往复滑动,最高瞬时线速度可达十余米每秒,连杆则同时承受往复惯性力与旋转离心力的交变载荷,工况载荷波动剧烈,对结构强度、配合间隙与动平衡精度要求极高。

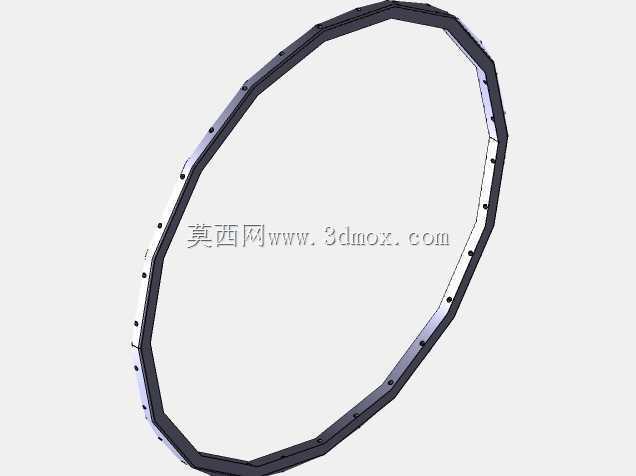

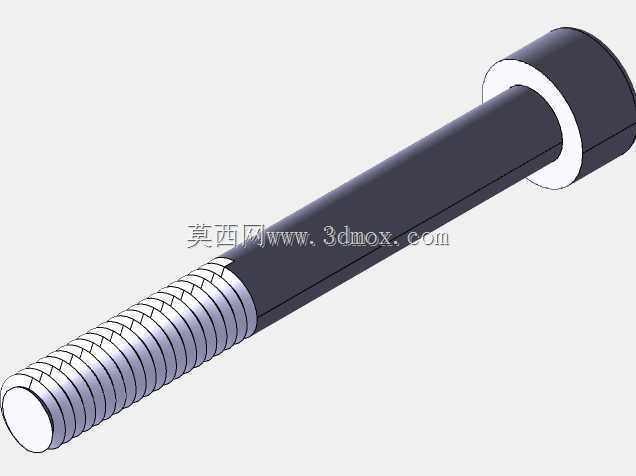

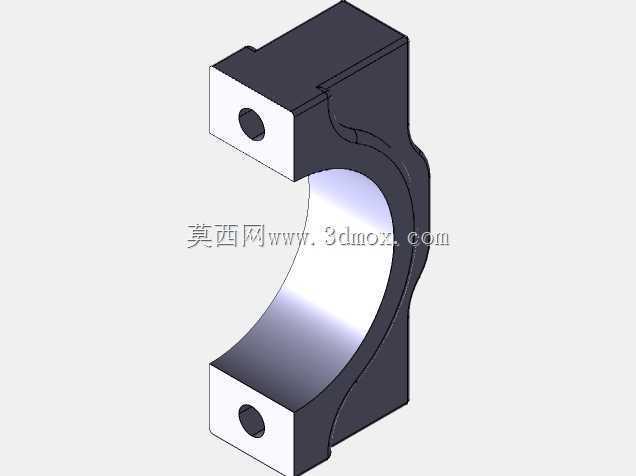

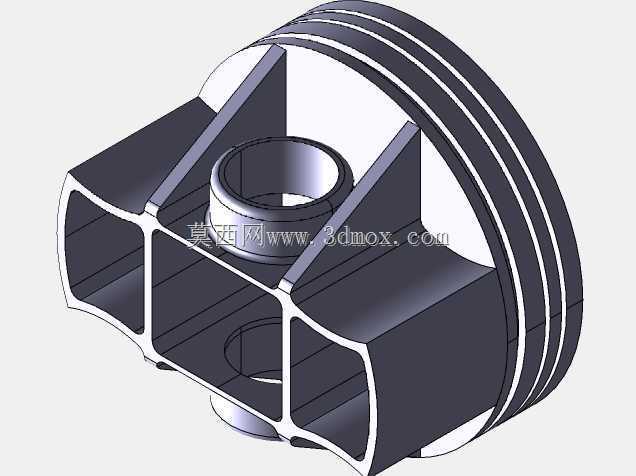

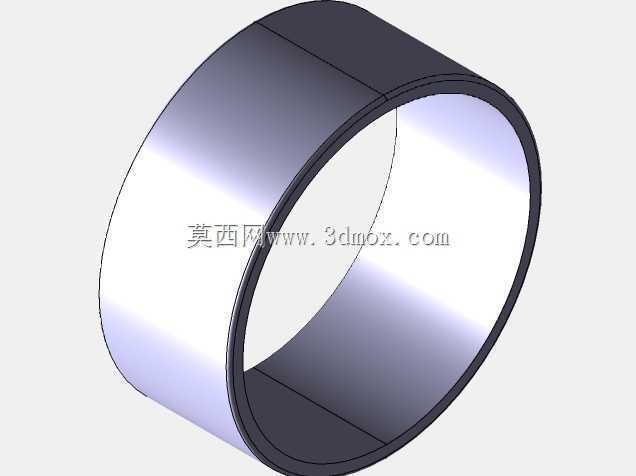

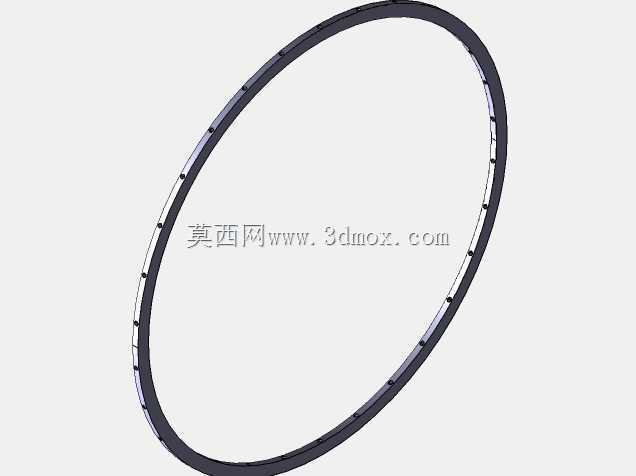

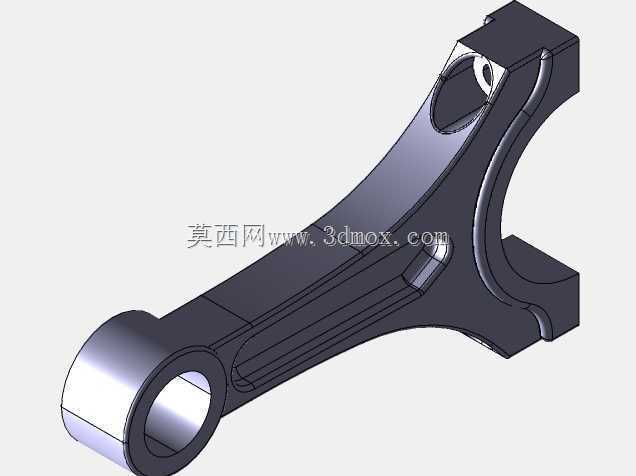

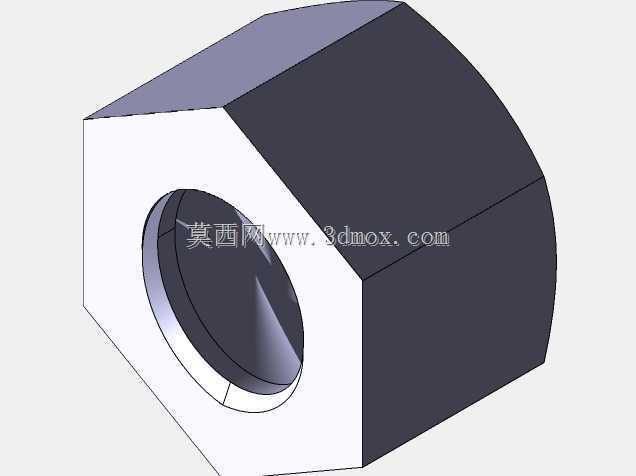

结构设计层面,活塞头部预留了三道环槽安装位置,分别对应两道气环与一道油环:气环负责密封燃烧室高压燃气,避免压缩与做功行程漏气导致功率损失;油环则在活塞下行时刮除缸壁多余润滑油,防止机油窜入燃烧室形成积碳。活塞销采用全浮式装配逻辑,销座孔与连杆小头孔同轴度在建模中做了严格约束,工作状态下活塞销可在销座与小头衬套间小幅转动,让磨损均匀分布。连杆杆身采用工字形截面构型,在保证抗弯抗扭刚度的前提下最大限度降低自身质量,减小高速往复惯性力;连杆大头采用斜剖分面设计,搭配两根高强度连杆螺栓紧固大头盖,剖分面处设置定位止口,保证重装后大头孔的圆度与同轴度不会错位,大头孔内预装上下两片轴瓦,与曲轴曲柄销形成滑动摩擦副,依靠发动机压力润滑系统输送的机油形成油膜承载。
安装边界方面,活塞外圆柱面与气缸套内壁采用高精度间隙配合,冷态装配间隙控制在微米级,工作受热后活塞膨胀仍可保持合适滑动间隙,避免拉缸或卡滞;连杆大头孔内径与曲轴曲柄销轴径匹配,装配时连杆螺栓需按规定扭矩与转角法拧紧,保证轴瓦预紧力符合设计要求;活塞在上止点、下止点往复运动全程,连杆摆动角度不能与气缸套下部、曲轴箱内壁发生运动干涉,三维建模中已完整保留全行程运动包络空间,可直接导入运动仿真模块验证干涉情况。
建模时对各配合面的倒角、卸载槽、螺栓孔沉台、活塞顶部燃烧室凹坑、连杆小头油孔等细节均做了还原,没有过度简化关键受力结构,结构工程师可在此基础上开展有限元应力分析,校核活塞热变形、连杆杆身疲劳强度,也可用于装配工艺培训,拆解展示活塞连杆组向曲轴上装配的完整工序逻辑。
