机加工用手动夹紧夹具结构设计

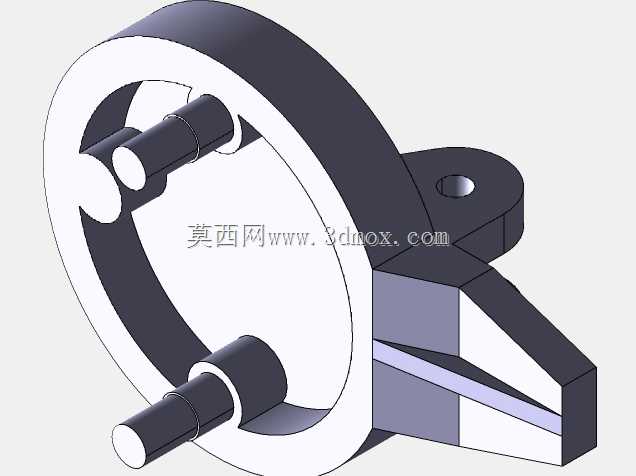

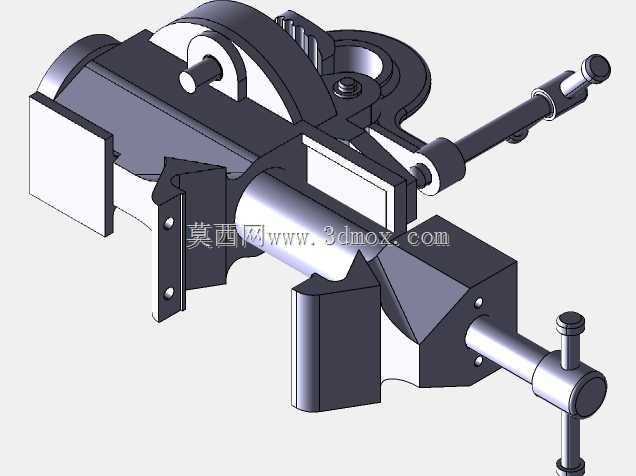

　　这款手动夹紧夹具的结构设计，核心围绕机加工工位的工件快速装夹需求展开，在中小批量零件的铣削、钻孔、轻度磨削工序中应用十分广泛，区别于液压、气动夹紧方案，它不需要外接动力源，完全依靠手动操作即可完成工件的锁紧与松脱，非常适合零散加工、维修工位、教学实训场景下的装夹作业，也可作为自动化生产线的备用夹紧单元，在动力供应中断时维持基础装夹能力。从功能特性来看，这套夹具采用了螺旋进给配合偏心锁紧的复合结构，操作端的长力臂手柄可以放大输入扭矩，操作人员只需要施加较小的握力，就能在夹紧端输出足够的夹持力，足以抵抗常规切削加工带来的轴向与径向切削力，避免工件在加工过程中出现位移、振颤的问题。

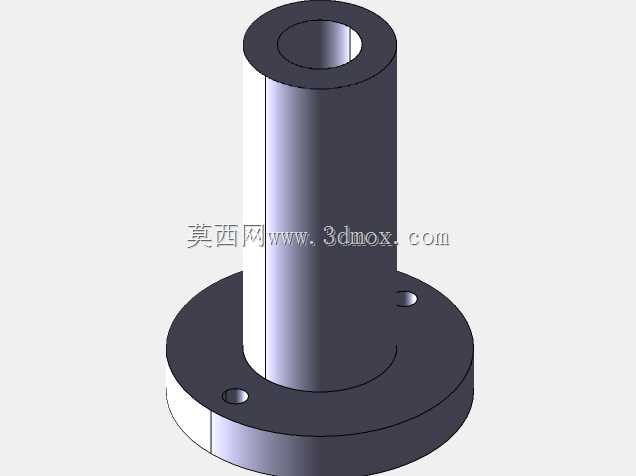

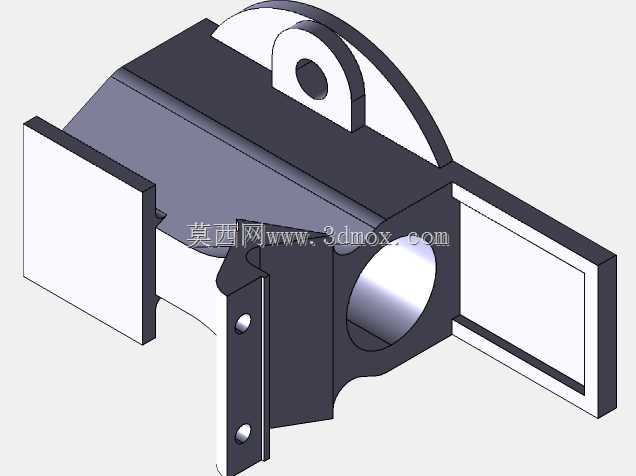

　　夹具体的固定钳口与活动钳口都设计了可更换的硬质钳口板，钳口板表面加工有细密的防滑齿纹，既可以提升与工件接触面的摩擦力，也能在钳口磨损后单独更换，不需要整体报废夹具体，大幅降低了长期使用的维护成本。设计过程中，首先考虑的是安装边界的适配性，夹具体底部设计了标准的T型槽安装凸台，可以直接适配多数普通铣床、钻床、台虎钳配套工作台的T型槽规格，安装孔位的间距也符合通用工装的安装尺寸规范，不需要对现有工作台进行二次改造就能完成固定。整体结构的外形尺寸控制紧凑，在保证最大夹持行程满足常规中小型零件装夹需求的前提下，尽可能缩小了夹具体的横向与纵向占用空间，避免在加工过程中与刀具、机床主轴护罩发生运动干涉。

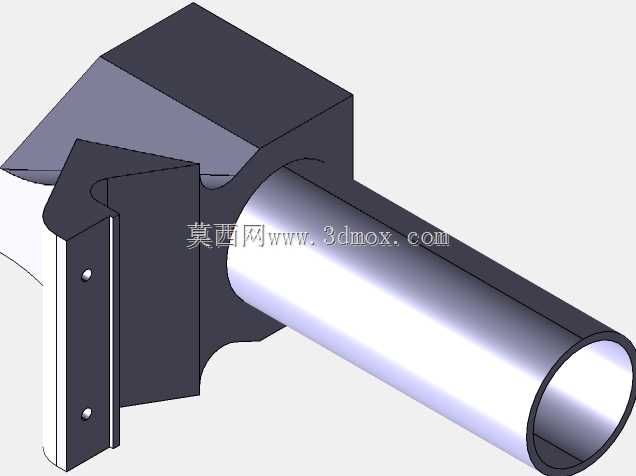

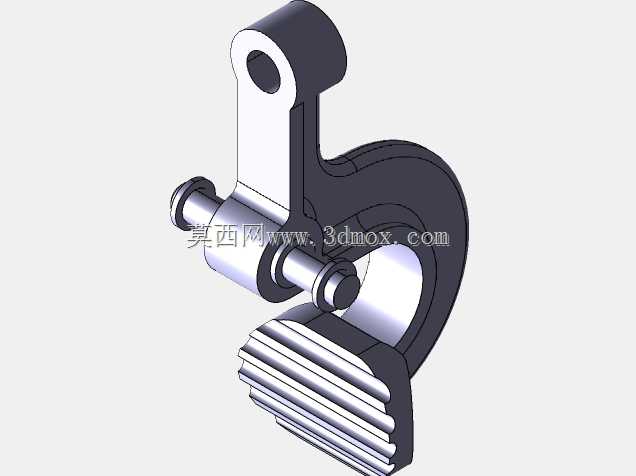

　　进给丝杠的导程经过反复校核，既保证了活动钳口的进给速度不会过慢，减少空行程的操作时间，也能保证丝杠副的自锁性能，在夹紧工件后不会因为切削振动出现松退的问题。偏心锁紧机构的设计是这套结构的亮点，在丝杠进给到位后，扳动偏心手柄可以完成二次补夹，补偿切削过程中因为工件表面微变形带来的夹紧力损失，同时也能实现快速松脱，不需要反复转动丝杠就能取下加工完成的工件，大幅提升单件加工的装夹效率。夹具体的主体结构采用高强度铸铁材质设计，具备足够的刚性与减震性能，可以吸收切削过程中产生的高频振动，提升加工表面的质量，所有活动连接部位都设计了润滑油槽，日常维护时只需要定期注入润滑脂，就能保证活动部件的动作顺畅，避免出现卡滞、锈蚀的问题。

　　钳口的开合行程覆盖了从薄板类零件到中小型块类零件的装夹尺寸范围，针对异形零件，也可以通过更换定制钳口板的方式实现适配，不需要更换整个夹具体，拓展了工装的适用范围。在结构细节上，所有操作手柄的末端都设计了防滑滚花，即使操作人员手上沾有切削液、油污，也能稳定施力，不会出现打滑的问题；丝杠的端部设置了防尘挡圈，可以阻挡切削碎屑、粉尘进入丝杠副的配合间隙，延长传动部件的使用寿命。整套夹具的受力路径经过优化，夹紧力从手柄输入后，通过丝杠、活动钳体直接传递到工件上，再通过固定钳口传递到夹具体本体，最后分散到工作台安装面，没有多余的受力薄弱环节，长期使用也不会出现结构变形的问题。针对不同的安装场景，夹具体的侧面还预留了辅助安装孔位，可以根据需求加装定位挡块、行程限位块等附件，进一步提升装夹的定位精度，减少工件装夹时的找正时间。
