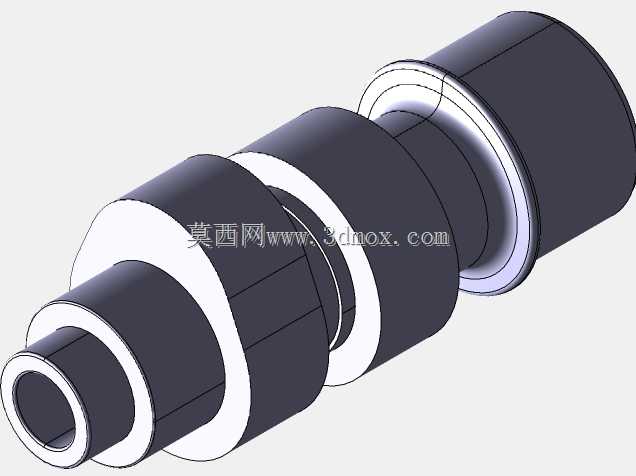

CA6140车床用凸轮轴结构三维设计

　　在普通车床的进给传动系统中，凸轮轴是承担时序控制与运动转换的核心轴类零件，本次建模的凸轮轴适配CA6140型卧式车床的进给箱内部安装空间，建模过程完全还原实物的装配边界与功能型面，可直接用于机床维修测绘、传动系统教学演示、进给机构改造方案验证等场景。从实际机加工车间的使用场景来看，CA6140作为国内应用覆盖面极广的普通卧式车床，其进给箱内的凸轮轴主要负责控制进给运动的切换逻辑，通过轴上不同轮廓的凸轮型面，在轴转动到对应角度时，推动摆杆或拨叉实现齿轮啮合位置的切换，以此完成不同进给量、公制/英制螺纹加工路线、光杠/丝杠动力传递路径的切换，是保障车床进给功能正常实现的关键零件，一旦凸轮型面磨损或轴颈出现拉伤，会直接导致进给档位切换卡滞、进给量不准、螺纹加工螺距偏差超差等故障，直接影响零件加工精度。

　　从结构设计思路来看，该凸轮轴采用多段阶梯轴的整体式结构，没有采用分体拼接设计，主要是考虑到车床进给箱内部安装空间紧凑，整体式轴的装配同轴度更容易保证，长期运行下的抗扭刚度更稳定，不会出现分体连接部位的松动间隙。轴上的凸轮轮廓并非等距偏心圆，而是根据CA6140进给箱的拨叉行程、档位切换的时序要求设计的复合曲面，建模时严格按照实际零件的升程、回程曲线构建型面，保证凸轮转动到对应工作角度时，拨叉的移动距离恰好能让滑移齿轮进入正确的啮合位置，不会出现挂档打齿、档位脱开的问题。轴的两端设计有不同直径的支撑轴颈，分别对应进给箱箱体上的两个滑动轴承安装位，轴颈的尺寸公差、表面粗糙度要求在建模时都做了对应结构的还原，轴颈与凸轮段之间设计有退刀槽结构，方便实际加工时的磨削工序走刀，也能避免装配时轴肩与轴承端面出现干涉。轴的一端设计有用于安装操纵手柄的方头结构，方头的尺寸与车床操纵机构的连接套完全匹配，能够保证操纵力矩的稳定传递，不会出现手柄打滑的问题。

　　从安装边界来看，该凸轮轴的总长度、各段轴颈的直径、凸轮的最大外圆直径都严格匹配CA6140进给箱的内部腔体尺寸，安装时不需要对箱体进行额外加工，两个支撑轴颈的同轴度公差控制在0.02mm以内，保证轴转动时的径向跳动量在允许范围内，避免凸轮型面推动拨叉时出现行程偏差。凸轮段的宽度尺寸对应拨叉槽的宽度，建模时预留了合理的配合间隙，保证凸轮转动时能够顺畅推动拨叉移动，不会出现卡滞现象。轴上还设计有用于安装定位钢球的环形凹槽，对应进给箱的档位定位机构，当轴转动到对应档位时，钢球卡入凹槽实现档位的自锁，避免机床运行过程中因振动出现档位自动脱开的问题。

　　在三维建模的过程中，所有的圆角、倒角、退刀槽等工艺结构都没有省略，完全按照实际加工的零件结构进行还原，比如轴端的倒角是为了装配时方便导入轴承孔，轴肩处的圆角是为了降低应力集中，提升轴的抗疲劳强度，这些细节结构的还原能够让模型直接用于有限元受力分析、装配干涉检查等工程场景，而不是仅做外观展示。对于机械加工从业者来说，这个模型可以作为凸轮轴类零件测绘建模的参考案例，理解车床进给系统的运动逻辑；对于设备维修人员来说，可以借助模型直观理解凸轮轴的磨损位置与装配关系，提升故障排查的效率；对于机床设计人员来说，也可以在该结构的基础上进行改进，优化凸轮型线来提升档位切换的顺畅度，或是调整轴的直径来提升高负载下的刚度表现。
