PCP母阀组件拆分结构三维设计

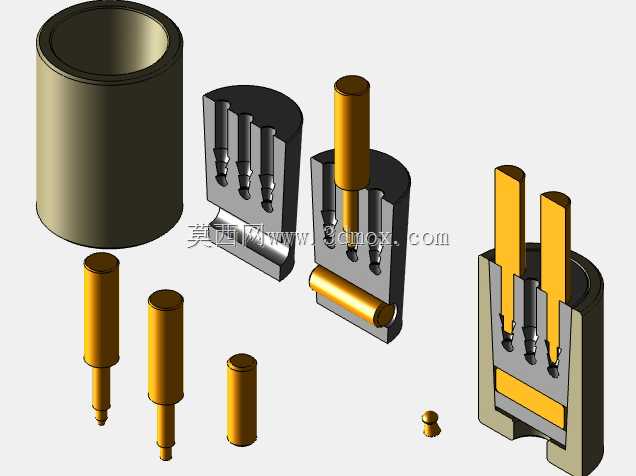

　　这套拆分展示的阀类组件，核心应用在高压气动回路的压力控制与通断调节场景，常见于需要稳定气压输出、精准启闭控制的气动动力单元中，承担着回路压力保持、介质流向切换、过载泄压保护的核心作用，是高压气动系统里决定输出稳定性与操作安全性的关键执行部件。从拆分结构能看到，整套组件包含外层承压套、多组并列阀芯、定位销、密封堵头、端盖固定件几个核心部分，设计时首先考虑的是高压工况下的承压可靠性，外层套体采用厚壁圆筒结构，内壁加工精度控制在IT7级以上，保证与阀芯配合的间隙均匀，避免高压下出现介质内泄。多组并列阀芯的设计，是为了实现多通路独立控制的需求，每根阀芯对应独立的流道，阀芯头部做了锥面密封结构，与阀套内部的密封座配合时，

　　能在弹簧预紧力与介质压力的共同作用下实现线密封，密封比压经过核算，在额定工作压力下不会出现渗漏，同时阀芯的导向段做了等直径光轴设计，长度与直径比控制在3:1，保证阀芯往复动作时不会出现卡滞，导向面的粗糙度控制在Ra0.8以下，降低往复动作的磨损量，延长组件的整体使用寿命。设计过程中，安装边界的适配是重点考量项，整套组件的外径与安装腔体采用H7/h6的间隙配合，轴向定位依靠端盖的台阶面实现，安装时不需要额外调整定位精度，直接装入对应阀块的安装腔即可完成装配，外部连接端做了标准的密封槽设计，可适配O型圈实现端面静密封，避免高压介质从安装配合面外泄。流道的设计上，阀套内部的通流截面经过通流能力核算，

　　保证额定流量下的压力损失控制在允许范围内，不会因为通流截面过小导致气流节流发热、压力降过大的问题，同时流道转角处都做了圆角过渡，避免直角结构带来的应力集中，也减少高压气流对内壁的冲蚀磨损。拆分展示的各个小零件，比如横向的定位销，作用是限制阀芯的周向转动，保证阀芯上的导流槽始终对准对应的流道开口，避免错位导致的通流不畅；底部的小型堵头，是工艺孔的密封件，加工流道时预留的工艺孔在加工完成后用堵头压装密封，堵头采用过盈配合加厌氧胶辅助密封，能承受额定压力下的介质冲击不会脱出。整套结构的设计思路围绕高压工况下的可靠性、装配便捷性、维护便利性展开，所有易损件都采用可拆分结构，后期维护时只需要更换磨损的阀芯或者密封件，不需要更换整个阀组件，

　　降低使用端的维护成本。从结构细节来看，阀芯的尾部做了不同长度的阶梯设计，对应不同的动作行程，可适配不同的驱动端连接要求，不管是手动驱动还是电磁驱动，都能通过更换尾部的连接接头实现适配，不需要改动主体结构，具备一定的通用适配性。承压套的外壁做了哑光的硬质氧化处理，提升表面的抗腐蚀能力与耐磨性能，适应不同工况下的使用环境，哪怕是在湿度较高的环境中使用，也不会轻易出现锈蚀卡滞的问题。装配逻辑上，整套组件按照从内到外的顺序装配，先将阀芯与复位弹簧装入阀套的对应孔位，装入定位销限制阀芯转动，再将阀套整体压入外层承压套，最后装入端盖与密封堵头即可完成总装，装配过程中不需要特殊工装，普通的压装工具就能完成作业，适合批量生产的装配需求。在实际选型应用时，需要根据回路的额定工作压力、额定通流流量、通路数量来匹配对应的规格，这套组件的结构尺寸紧凑，相比同规格的单通路阀组，集成度更高，占用的安装空间更小，适合在安装空间受限的气动设备中使用。
